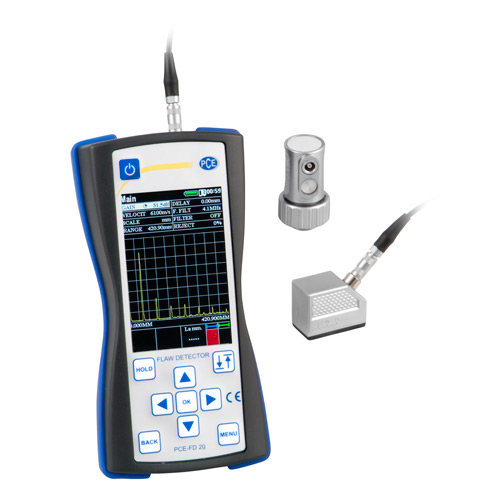

Máy siêu âm khuyết tật PCE FD 20 (1~10 MHz)

Thông số kỹ thuật

Dải tần số hoạt động: 1 ... 10 MHz

Đo khoảng thời gian (thời lượng quét): 6 ... 1000 micro giây (µs)

Dải vận tốc âm thanh: 1000 ... 9999 m / s

Độ lệch của phép đo quãng thời gian: Không vượt quá ± 0,025 µs

Tối đa độ lệch của biên độ tín hiệu tại đầu vào máy thu ở 0 ... khoảng 110 dB: Không vượt quá ± 0,5 dB

Vùng thử nghiệm đạt được: 125 dB

Trung bình trên số lượng bắt đầu: 1 ... 16

Dải tăng thời gian (TVG) / Số điểm điều khiển TVG: 40 dB / 15

Thời gian của xung kích thích để tải: 0 ... 0,5 µs

Biên độ của xung kích thích đến tải 50 Ohm, không nhỏ hơn: 100, 200, 300

Dải tần số hoạt động của máy thu ở -3 dB: 1 ... 10 MHz

Độ lệch biên độ của tín hiệu đầu vào trong 10 ... 100% dải chiều cao màn hình: Không quá 1 dB

Đang quét: 1 ... 1000 µs

Độ trễ quét ": 0 ... 2000 µs

Khoảng đo khoảng thời gian: 0 ... 1000 µs

Lăng kính của độ trễ đầu dò: 0 ... 15 µs

Tự động báo hiệu lỗi (AFS): Dual-gate

Dải thiết lập của cổng AFS: 0 ... 2000 µs

Điều chỉnh ngưỡng của cổng AFS: 0 ... 100%

Phát hiện tín hiệu (bộ thu): Chế độ radio nửa sóng dương

Kích thước của thiết bị (xấp xỉ): 80 x 162 x 35 mm / 3,14 x 6,37 x 1,37 "

Kích thước hiển thị (xấp xỉ): 48 x 74 mm / 1,88 x 2,91 "

Nguồn điện: 100 ... 250 V AC hoặc 3 x 1.5 V pin AA

Trọng lượng (xấp xỉ): 250 g / 0,55 lb (không có pin)

Cung cấp bao gồm

1 x PCE-FD 20

1 x cáp đầu dò (dài 1,5 m)

1 x đầu dò tiếp xúc đầu dò (90 °)

1 x đầu dò tiếp xúc đầu dò (45 °)

3 x pin 1,5 V (AA)

1 x sạc pin / nguồn điện

1 x cáp USB

1 x hướng dẫn sử dụng
