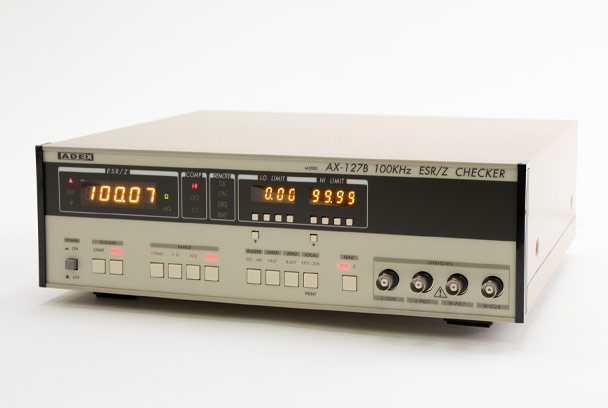

Máy kiểm tra ESR/Z ADEX AX-127B (0.00mΩ～109.99mΩ)

Phạm vi đo và Độ chính xác (ở 23*C±5*C) [Khi cài đặt tiêu chuẩn]

Dòng điện thử nghiệm: 100mΩ

Phạm vi đo: 0.00mΩ～109.99mΩ

Độ phân giải: 0.01mΩ

Dòng điện đo: 100mA

Độ chính xác ESR: trong phạm vi ±0.5％ của rdg±10digit ±100μΩ

Độ chính xác Z: trong phạm vi ±1％ của rdg ±10digit ±100μΩ

Dòng điện thử nghiệm: 1Ω

Phạm vi đo: 0.0mΩ～1099.9mΩ

Độ phân giải: 0.1mΩ

Dòng điện đo: 10mA

Độ chính xác ESR: trong phạm vi ±0.5％ của rdg ±10digit

Z Độ chính xác: trong phạm vi ±1％ của rdg ±10digit

Dòng điện thử nghiệm: 10Ω

Phạm vi đo: 0.000mΩ～10.999mΩ

Độ phân giải: 0.1mΩ

Dòng điện đo: 10mA

Độ chính xác ESR: trong phạm vi ±0.5％ của rdg ±10digit

Độ chính xác Z: trong phạm vi ±1％ của rdg ±10digit

※Độ chính xác trên là giá trị được điều chỉnh về 0 chính xác sau 30 phút khởi động.

Phương pháp đo: Đo 5 đầu cuối [có thể kiểm tra tiếp xúc]

Tần số đo: 100kHz±0.1％, sóng SINE

Thời gian đo:

[Chạy tự do] NHANH: 10 lần/giây. xấp xỉ CHẬM: 2.5 lần/giây. [Khi cài đặt chuẩn]

[Khởi động từ xa] [ESR]: khoảng (4.2＋N) ×2ms [N＝FAST：1～99] /SLOW： [4＋chu kỳ đường dây điện×1～9] ×2ms

(vui lòng cộng thêm 1ms, trong trường hợp thực hiện Kiểm tra tiếp điểm)

[Chế độ khởi động từ xa] [Z] khoảng (3.5＋N) ×3ms [N＝FAST：1～99] /SLOW： [3.5＋chu kỳ đường dây điện×1～9] ×3ms

(vui lòng cộng thêm 1ms, trong trường hợp thực hiện Kiểm tra tiếp điểm)

Phạm vi cài đặt bộ so sánh: 9999 cho cả HI và LO

Điều kiện hoạt động: [Nhiệt độ] 5℃～＋40℃ [Độ ẩm] nhỏ hơn 85％

Nguồn điện: AC100V～240V có thể lựa chọn, 50/60Hz, khoảng 30VA

Kích thước bên ngoài: khoảng 333 (W) ×99 (H) ×300 (D) mm (không tính các bộ phận nhô ra như chân cao su, v.v.)

Trọng lượng: khoảng 4kg
