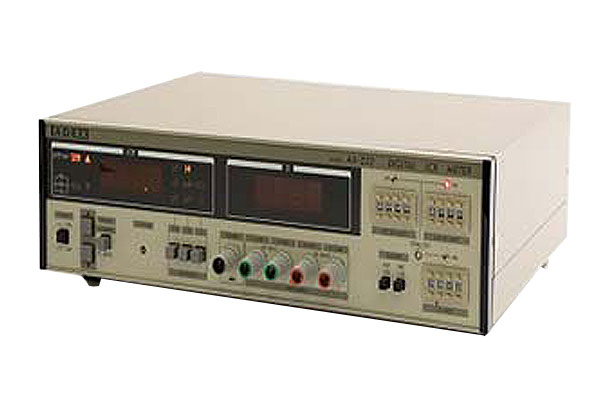

Máy đo LCR ADEX AX-222 (199.9H, 1999uF, 1999kΩ)

Phạm vi đo và độ chính xác (ở 23℃±5℃):

L: 0.1μH～199.9H ±(0.5％ giá trị đọc＋2 chữ số＋0.2μH) TYP

C: 0.1pF～1999μF ±(0.3％ giá trị đọc＋2 chữ số＋0.2pF) TYP

R: 1mΩ～1999kΩ ±(0.3％ giá trị đọc＋2 chữ số＋2mΩ) TYP

D: 0.001～1.999 ±(0.5％ giá trị đọc＋2 chữ số) TYP

Tần số đo: 1kHz±5％

Mức tín hiệu đo: độ chính xác khác nhau tùy theo phạm vi

L: 10mA～1μA

C: 1V～0.01V

R: 100mA～1μA

Chuyển đổi phạm vi: Tự động hoặc thủ công

Màn hình: L, C, R 3½ chữ số, D 3½ chữ số, màn hình LED

Thời gian đo: Ít hơn một giây để ổn định giá trị đo được

Thời gian lấy mẫu: Khoảng 10 lần mỗi giây

(Thời gian chuyển đổi phạm vi tự động: 1 bước 100 msec.)

Chuyển đổi mục đo: L và D, C và D, R có thể lựa chọn từ công tắc nút nhấn

Chế độ đo:

L: Mạch tương đương nối tiếp

C: Phạm vi 200pF, 2nF, 20nF, 200nF (mạch tương đương song song)

Phạm vi 2μF, 20μF, 200μF, 2000μF (mạch tương đương nối tiếp)

R: Điện trở, điện trở song song trong mạch tương đương nối tiếp

Cột đo: 5 cột

Tín hiệu đầu ra: L, C, R và D, đầu ra điện áp tương tự (toàn thang DC2V)

Độ lệch bên ngoài: 0 đến 50V DC, tối đa 0.1A. (đo điện dung)

Nguồn điện: AC100V～240V có thể lựa chọn, 50/60Hz, khoảng 15VA

Kích thước bên ngoài: khoảng 333 (W) ×85 (H) ×245 (D) mm (không tính các bộ phận nhô ra như chân cao su, v.v.)

Trọng lượng: khoảng 3kg

Bộ so sánh

Phương pháp so sánh kỹ thuật số LCR và D

Lỗi phán đoán: Không có

Thời gian phán đoán: khoảng 1ms (Thời gian hoạt động của rơle)

Phạm vi cài đặt: 1999, D1999 LCR,－NG, với ＋ NG

Hiển thị GO / NG:

LCR －NG Đèn LED đỏ

＋NG Đèn LED đỏ

D NG Đèn LED đỏ

TOTAL GO Đèn LED xanh lá cây

Còi báo: NG ở còi báo, Còi báo GO, Không thể chuyển đổi còi báo

Hold: Có

Đầu ra rơle LCR －NG

＋NG

D NG

TOTAL GO

Mỗi lần chuyển một tiếp điểm (Tải điện trở)

DC 30V 20W

AC110V 33VA

BCD Dữ liệu song song ra (option)

LCR: 1999 3½ chữ số và để trống; Quạt đầu ra song song 1

D: 1999 3½ chữ số và để trống D; Quạt đầu ra song song 1

Phép đo hoàn tất chiều rộng xung khoảng 2ms xung dương; Quạt đầu ra song song 1
