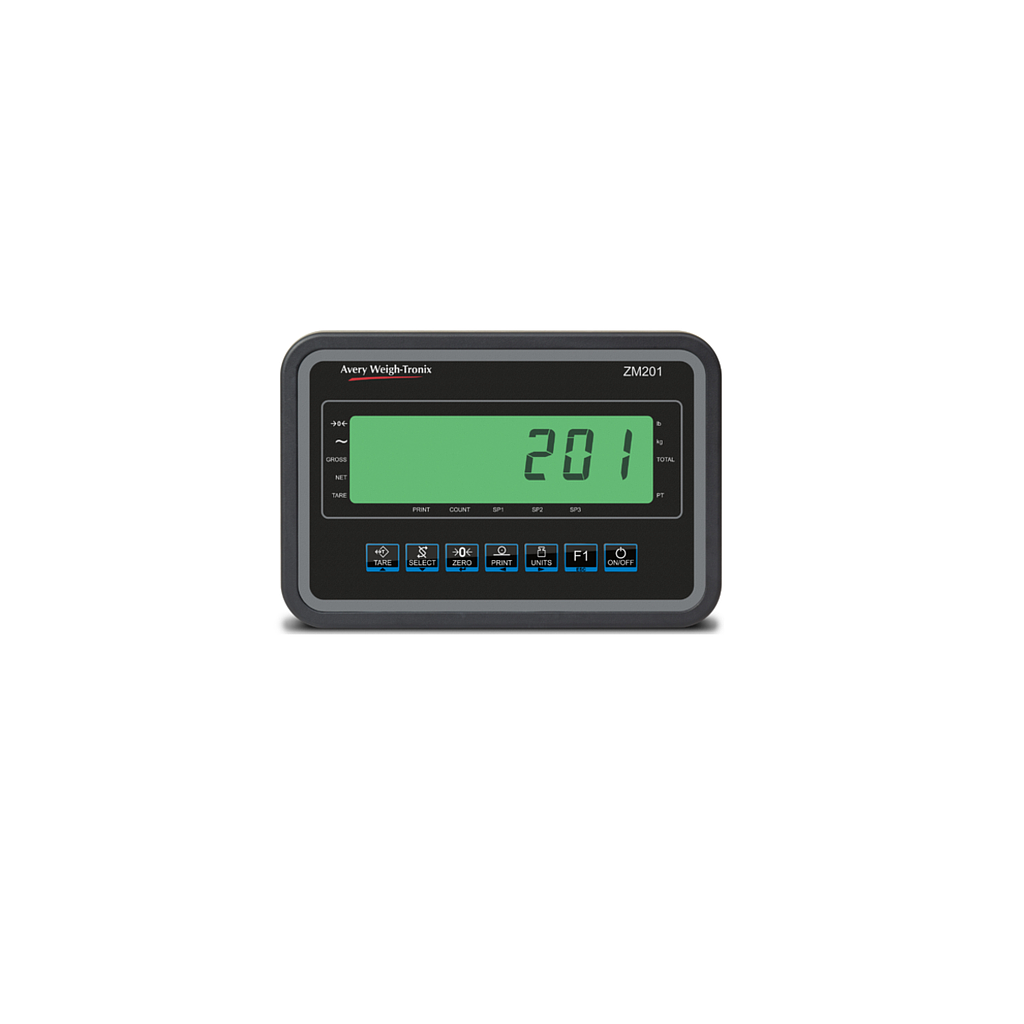

Đầu cân Avery Weigh-Tronix ZM201

TỔNG QUAN

Ứng dụng vận hành: Cân tổng quát, cân tổng quát với chức năng cộng dồn, cân kiểm tra, đếm, đo đỉnh, định lượng và hiển thị từ xa.

Hiệu chuẩn: Lưu trữ từ hai đến năm điểm.

Tốc độ chuyển đổi analog - digital : 80 Hz.

Đơn vị đo: Hai đơn vị, có thể cấu hình (pound, kilogram, ounce, gram, pound/ounce, đơn vị tùy chỉnh).

Lựa chọn công suất: 9,999,999 với dấu thập phân từ 0 đến 5 vị trí.

Lựa chọn gia số: Bội số và phân số của 1, 2, 5.

Lựa chọn lập trình: Phạm vi điểm 0, phát hiện chuyển động, theo dõi tự động điểm 0, tuyến tính hóa năm điểm.

Thời gian và ngày: Dự phòng pin cho thời gian/ngày/năm (định dạng 12 giờ hoặc 24 giờ).

Độ phân giải nội bộ: 53,687,100 đếm trên mỗi mV/V mỗi giây.

Lọc tín hiệu số: Lọc Harmonizer với hằng số và ngưỡng thích ứng.

Chẩn đoán tự động: Màn hình hiển thị, phím, đầu vào, đầu ra, cổng nối tiếp.

ĐIỆN

Yêu cầu nguồn:

Điện áp: 90 VAC đến 264 VAC (110-240 VAC danh định), tần số 50 hoặc 60 Hz, 12 đến 36 VDC.

Tiêu thụ điện: Ước tính 150 mA ở 12 VDC với một cảm biến trọng lượng và 180 mA ở 12 VDC với bốn cảm biến trọng lượng.

Kích thích:

5 VDC, bảo vệ ngắn mạch.

Hỗ trợ tối đa bốn cảm biến trọng lượng 350 ohm.

4 hoặc 6 dây với dây cảm ứng.

Đầu nối cắm có thể tháo rời.

Dải tín hiệu Analog đầu vào: -1 mV/V đến 5 mV/V.

Độ nhạy tín hiệu Analog:

Tối thiểu 0.1 µV/V/division.

Khuyến nghị 0.5 µV/V/division.

GIAO DIỆN NGƯỜI DÙNG

Phím vận hành: Tare, Select, Zero, Print, Units, F1, On/Off (không có phím trên bộ xử lý tín hiệu).

Báo hiệu trạng thái:

Trung tâm điểm 0, chuyển động, tổng trọng lượng, trọng lượng tịnh, Tare, Đếm, In, Trạng thái pin, Điểm đặt 1, Điểm đặt 2, Điểm đặt 3.

Thanh đồ thị quá/thiếu/chấp nhận hoặc thanh đồ thị đầy, lb, kg, Tare cài sẵn, Tổng.

(Đơn vị tùy chỉnh – lb/oz, tấn, gram, có thể cấu hình), Kết nối Ethernet hoạt động.

Bàn phím: 7 phím, chất liệu polycarbonate chống hóa chất.

Màn hình hiển thị:

ABS: Màn hình TN có đèn nền, 7 ký tự dạng 7 đoạn, chiều cao ký tự 30 mm.

Thép không gỉ: Màn hình TN có đèn nền, 7 ký tự dạng 7 đoạn, chiều cao ký tự 13 mm.

Gắn bảng: Màn hình TN có đèn nền, 7 ký tự dạng 7 đoạn, chiều cao ký tự 13 mm.

Bộ xử lý tín hiệu: Không có màn hình.

Tốc độ hiển thị có thể chọn: 1, 2, 5, 10 lần mỗi giây.

ĐẦU VÀO/ĐẦU RA

Đầu vào từ xa: Ba đầu vào mức logic cho Zero, Print, Tare, Units hoặc Select.

Đầu ra tiêu chuẩn: Ba đầu ra điểm đặt, thiết kế thu gom hở.

Truyền thông:

Hai cổng nối tiếp:

Cổng 1 RS232, no handshaking

Cổng 2 RS232, no handshaking

Ethernet: TCP/IP, DHCP, IP tĩnh.

Giao thức (tất cả các cổng):

Truyền SMA, hiển thị từ xa và NCI.

Bộ xử lý tín hiệu ZM201 Modbus/TCP.

Bảo vệ mạch: Bảo vệ RFI, EMI và ESD.
