Dù bạn là thợ điện lành nghề, đã cầm ampe kìm mòn cả tay, hay chỉ là người dùng cá nhân muốn tự sửa điện trong nhà, thì việc "giải mã" từng phím chức năng trên nó là cực kỳ quan trọng.
Nếu chưa nắm rõ, bạn có thể đo sai và khiến thiết bị gặp trục trặc. Không cần phải lo, bài viết này sẽ giúp bạn đi từ A-Z, hiểu cặn kẽ từng thông số, từng ký hiệu để dùng ampe kìm chuẩn xác nhất, an toàn nhất. Cùng tìm hiểu ngay nhé!
Các ký hiệu phổ biến trên ampe kìm và ý nghĩa
Ampe kìm trên thị trường hiện nay có nhiều loại, mỗi model lại tích hợp các chức năng đo khác nhau. Để sử dụng đúng và hiệu quả, bạn cần hiểu rõ từng ký hiệu hiển thị trên thiết bị.
Một số ký hiệu thường gặp:
Ã: đại diện cho thang đo dòng điện xoay chiều (AC) khi sử dụng cùng gọng hàm kẹp.
V~: đo điện áp xoay chiều.
V–: đo điện áp một chiều (DC). Dấu gạch ngang phân biệt với dấu ngã (~).
Ω / 🔊 (biểu tượng loa hoặc 3 vạch cong): dùng cho phép đo điện trở và kiểm tra thông mạch.
Ngoài các ký hiệu cơ bản, ampe kìm còn có nhiều thang đo khác. Dưới đây là những chức năng thường thấy trên màn hình hiển thị:
1. Điện áp xoay chiều
2. Điện áp xoay chiều và một chiều
3. 3–4. Milivolt
4. Điện dung
5. Điện trở
6. Kiểm tra thông mạch
7. Nhiệt độ
8. DC vi mạch
9. Tần số
10. Dòng AC đo bằng cuộn dây Rogowski (iFlex®)
11. Dòng AC/DC
12. Dòng DC
13. Dòng AC

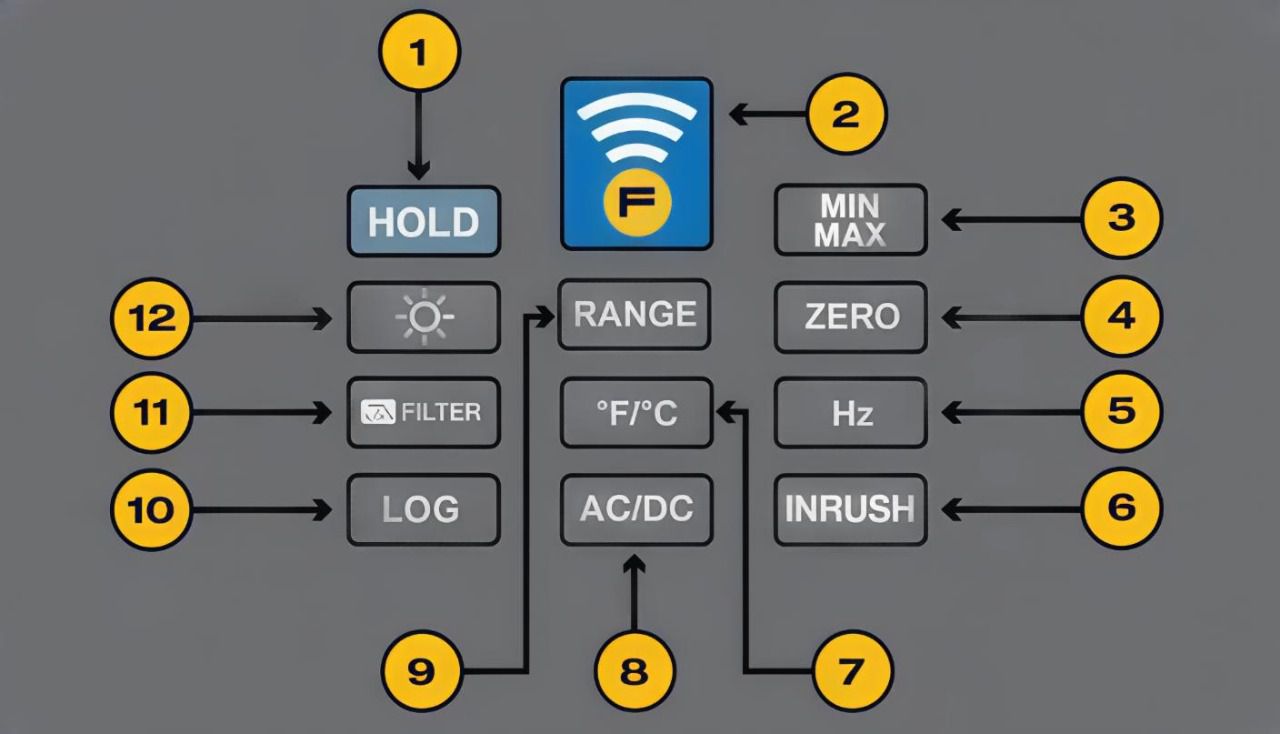

Ý nghĩa các phím chức năng trên ampe kìm
Ampe kìm cũng có nhiều phím chức năng hỗ trợ thao tác. Mỗi model có thể khác nhau, nhưng một số phím thường gặp gồm:
- Hold: giữ nguyên kết quả đo trên màn hình.
- Min/Max/Avg: hiển thị giá trị nhỏ nhất, lớn nhất và trung bình.
- Zero: loại bỏ thành phần DC khi đo dòng một chiều.
- Inrush: đo và tính toán dòng khởi động.
- OFF: tắt nguồn thiết bị.
- Đèn nền: bật/tắt ánh sáng nền của màn hình.
Ý nghĩa các ký hiệu hiển thị trên màn hình
Trên màn hình ampe kìm, các ký hiệu giúp người dùng nhận biết thiết bị đang thực hiện phép đo nào. Thông thường sẽ có:
- Dòng điện đầu vào
- Nhiệt độ
- Chế độ Hold
- Điện áp (V)
- Dòng điện (A)
- Các đơn vị đo: điện dung, điện trở, Ω và kΩ, AC/DC, tần số (Hz)
- Chức năng đếm số
- Báo pin yếu (cho cả màn hình từ xa và thiết bị chính)
- Biểu tượng đo bằng hàm kẹp
- Tín hiệu RF truyền tới màn hình từ xa
- Kiểm tra thông mạch
- Cảnh báo điện áp nguy hiểm
- Đo bằng đầu dò linh hoạt
- Hiển thị kết quả Min/Max/Trung bình
- Báo chế độ Min/Max đang hoạt động
Với các ampe kìm phổ thông như Chauvin Arnoux F203, các ký hiệu đo dòng AC (A~), giữ giá trị đo (Hold) hay Min/Max được bố trí rõ ràng ngay trên mặt trước thiết bị. Núm xoay chức năng tách biệt từng thang đo, giúp người dùng dễ dàng nhận biết chế độ đang sử dụng mà không cần ghi nhớ quá nhiều thao tác.
Trong quá trình đo thực tế tại công trường hoặc tủ điện, cách bố trí trực quan này giúp thợ điện chuyển nhanh giữa các phép đo, hạn chế chọn nhầm thang đo hoặc đọc sai kết quả, những lỗi thường gặp khi làm việc trong điều kiện ánh sáng kém hoặc không có nhiều thời gian thao tác.
Tham khảo các bài liên quan về ampe kìm để hiểu rõ hơn về sản phẩm:
Có nên mua ampe kìm Hioki 3280 10f cũ không ?
Kyoritsu hay Hioki ? Đồng hồ ampe kìm nào nên mua nhất thời điểm hiện tại
Khám phá đặc tính và ứng dụng của Ampe kìm KYORITSU 2200 (AC 1000A)
Ampe kìm Hioki 3280-20F ngừng sản xuất ? Model nào thay thế
Lưu ý khi sử dụng ampe kìm
Trong nhiều bài viết trước, EMIN đã chia sẻ khá nhiều lưu ý quan trọng khi dùng ampe kìm. Tuy nhiên, đây là những điểm cơ bản mà bạn nhất định không nên bỏ qua để đảm bảo phép đo vừa chính xác vừa an toàn:
- Chọn đúng chế độ đo cho dòng điện hoặc thông số cần kiểm tra.
- Cài đặt dải đo phù hợp với giá trị dự kiến để tránh sai số hoặc máy không đo được.
- Kiểm tra và đặt lại giá trị zero khi cần, giúp loại bỏ sai số cơ bản.
- Đảm bảo chọn đúng đơn vị đo (V, A, Ω…) để đọc kết quả chính xác.
- Sử dụng chức năng Hold khi cần giữ kết quả đo trên màn hình.
- Sau khi đo, đối chiếu kết quả với thông số kỹ thuật hoặc giá trị mong đợi.
- Luôn tuân thủ hướng dẫn từ nhà sản xuất, nhất là khi sử dụng các tính năng mới.
Kết luận:
Trên đây là phần giải thích về các phím chức năng thường gặp trên ampe kìm. Hy vọng những thông tin này sẽ giúp bạn thao tác dễ dàng hơn và khai thác thiết bị một cách hiệu quả. Nếu cần tư vấn thêm về cách chọn mua hoặc sử dụng ampe kìm, bạn có thể liên hệ trực tiếp với EMIN qua hotline để được hỗ trợ.
