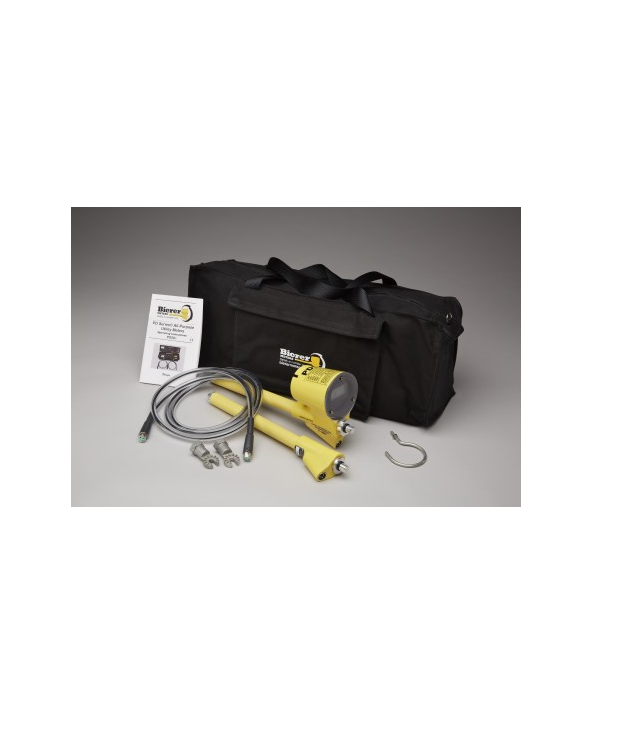

Thiết bị đo pha Bierer Meters PD50A (0 – 50kV; 1000 ft)

Mô tả chức năng:

Đồng hồ chỉ thị pha tiêu chuẩn

Đo điện áp thứ cấp theo pha

Kiểm tra các điểm thử tụ điện

Kiểm tra chống sét van (Lightning Arrestor)*

Kiểm tra bộ điều áp khi không tải trung tính

Đo và xả điện áp DC trên dàn tụ bù

Đo điện áp DC lên đến 50kV

Đo trong mọi dải tần số lên đến 400Hz

Kiểm tra Hi-Pot cáp URD*

Thiết bị nhận dạng cáp*

Xác định thứ tự pha từ 120/208V đến 50kV*

Nhiệt độ hoạt động tối thiểu: 0°F (-18°C)

Nhiệt độ hoạt động tối đa: 120°F (49°C)

Phạm vi hoạt động tối đa: 1000 ft cáp kết nối (305 mét)

Thông số DC: 0 – 50kV, độ chính xác ±1% trong toàn dải đo

Thông số AC: 0 – 50kV, độ chính xác ±1% trong toàn dải đo

Kích thước vật lý:

Đầu đo: dài 17.5 in (44.6 cm) × rộng 4 in (10.2 cm) × cao 7 in (17.8 cm)

Khối lượng:

Đầu đo: 2.5 lbs (1.1 kg)

Đầu dò phụ: 0.5 lbs (0.225 kg)

Ứng dụng:

Đo và kiểm tra điện áp AC hoặc DC từ 0 – 50kV, thay thế nhiều thiết bị đo đơn chức năng khác nhau.

* Cần phụ kiện bổ sung.
