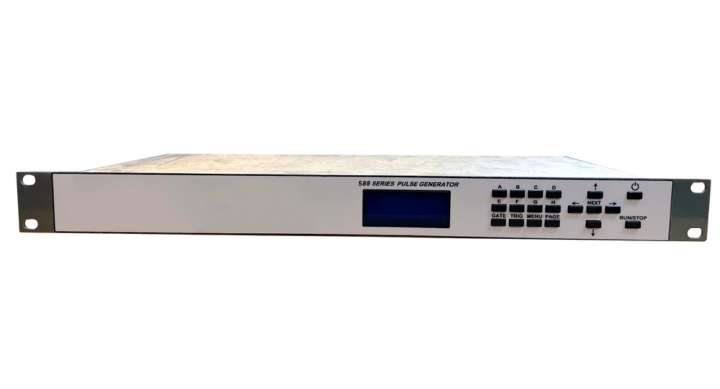

Thiết bị tạo xung và điều chỉnh độ trễ số BNC 588-4C (4CH)

Số kênh ngõ ra độc lập: 4

Khối ngõ ra (Output Module AT20)

Chế độ TTL/CMOS

Trở kháng ngõ ra: cao

Mức điện áp ngõ ra: 4.0 V (điển hình) vào 1 kΩ

Thời gian tăng (10%–90%): 3 ns (điển hình)

Độ rung tín hiệu (jitter): 50 ps RMS giữa các kênh

Chế độ điều chỉnh

Mức điện áp: 2.0 V đến 20.0 VDC vào 1 kΩ hoặc 1.0 V đến 10.0 VDC vào 50 Ω

Độ phân giải biên độ: 10 mV

Dòng điện: 200 mA điển hình, 400 mA (xung ngắn)

Thời gian tăng: 15 ns (điển hình) @ 20 V Hi-Z (25 ns @ 10 V vào 50 Ω)

Tốc độ thay đổi điện áp: 0.1 V/ns

Quá điều chỉnh: <100 mV + 10% biên độ xung

Khối ngõ vào (IA15)

Ngõ kích (Trigger Input)

Chức năng: tạo xung đơn, bắt đầu chuỗi burst hoặc dòng liên tục

Tốc độ: DC đến 1/(200 ns + xung dài nhất), tối đa 10 MHz

Cạnh kích: lên hoặc xuống

Ngưỡng: 200 mV đến 15 VDC

Điện áp tối đa: 60 V đỉnh

Độ phân giải: 10 mV

Độ chính xác ngưỡng: ±3%

Trở kháng: 1.5 kΩ + 40 pF

Độ rung: <800 ps RMS

Độ trễ chèn: <180 ns

Độ rộng xung tối thiểu: 2 ns

Ngõ Gate

Chế độ: chặn xung hoặc chặn đầu ra

Cực tính: mức cao hoặc mức thấp

Hoạt động kênh: toàn cục hoặc từng kênh

Độ trễ chặn xung: 120 ns

Độ trễ tắt ngõ ra: 50 ns

Tính năng hệ thống

Lưu cấu hình người dùng: 24 vị trí nhớ

Giao tiếp: USB, RS-232, Ethernet

Ngõ clock vào: 10 MHz – 100 MHz (bước 1 MHz)

Ngõ clock ra: nhiều chế độ chia/tần số (T0, Rate, Channel, PLL…)

Cơ khí & môi trường

Kích thước: 19” x 10” x 1.75” (483 x 254 x 45 mm)

Khối lượng: 8 lbs (17.6 kg)

Nguồn cấp: 100–240 VAC, 50/60 Hz, <3 A

Cầu chì: 3.15 A, 250 V loại trễ (2 cái)

Nhiệt độ hoạt động: 0–40°C

Nhiệt độ lưu trữ: -40–70°C

Kích thước đóng gói: 24 x 19 x 7 inch

Khối lượng vận chuyển: 10 lbs

Bộ tạo thời gian nội

Tần số: 0.0002 Hz đến 10.000 MHz

Độ phân giải: 10 ns

Độ chính xác: 1 ns + 0.0001 × chu kỳ

Độ rung: <50 ps RMS

Thời gian ổn định: 1 chu kỳ

Chế độ burst: 1 đến 1.000.000 xung

Bộ tạo xung: PLL 100 MHz độ rung thấp

Dao động nội: 50 MHz, sai số 25 ppm

Chế độ hoạt động: xung đơn, burst, chu kỳ, liên tục

Điều khiển xung: nội / trigger ngoài / gate ngoài

Bộ tạo thời gian lập trình

Chế độ kênh: đơn xung, burst, liên tục, chu kỳ

Điều khiển: trigger nội / trigger ngoài / gate ngoài (từng kênh độc lập)

Ghép kênh: có thể gán bất kỳ kênh nào

Ngõ ra trễ: tối đa 9.999.999 xung

Bộ tạo thời gian: giống bộ tạo nội

Độ trễ

Dải: 0 – 1000 s

Độ chính xác: 1 ns + 0.0001 × giá trị đặt

Độ phân giải: 250 ps

Trễ chặn xung: <120 ns

Trễ tắt ngõ ra: <50 ns

Độ rộng xung

Dải: 10 ns – 1000 s

Độ chính xác: 1 ns + 0.0001 × giá trị đặt

Độ phân giải: 10 ns

Hệ thống - Option

TZ50: tùy chọn ngõ ra 50 Ω để phù hợp tải 50 Ω

I: chức năng tăng/giảm tự động độ trễ hoặc độ rộng xung

DT15: logic kích kép qua ngõ gate

EU: thay phích cắm tiêu chuẩn Mỹ sang châu Âu
