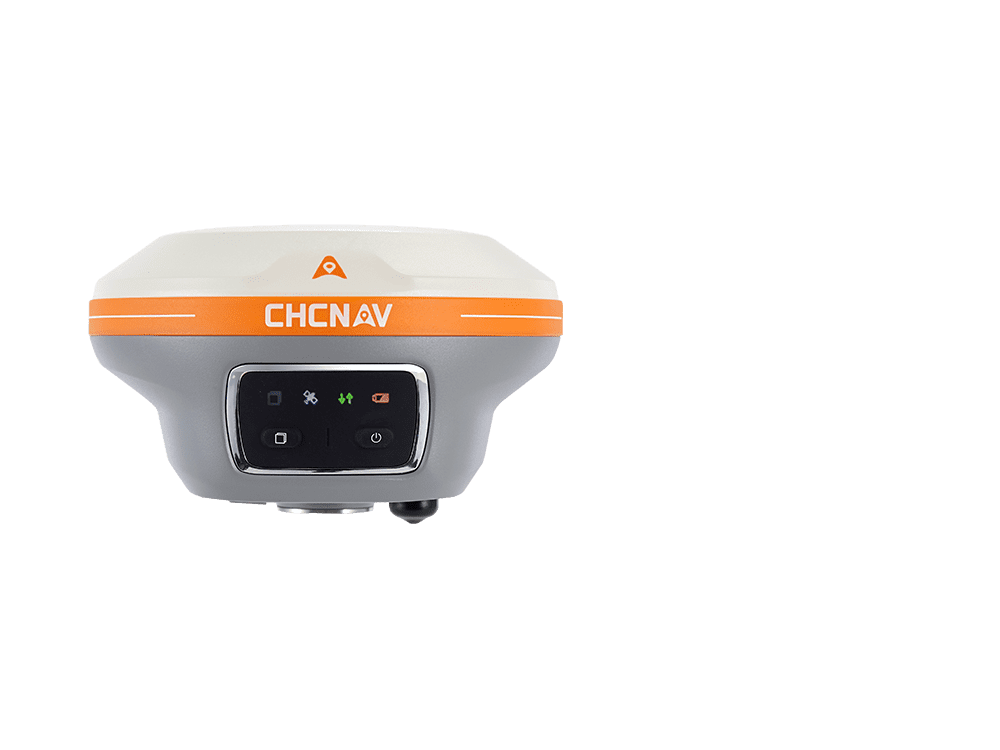

Máy đo trắc địa IMU-RTK CHCNAV i89 (1408CH)

Hiệu suất GNSS:

Kênh: 1408 kênh với iStar2.0

GPS: L1C, A, L2C, L2P(Y), L5

GLONASS: L1, L2, L3

Galileo: E1, E5a, E5b, E6

BeiDou: B1I, B2I, B3I, B1C, B2a, B2b

QZSS: L1C/A, L1C, L2C, L5, L6

NavIC/ IRNSS: L5

PPP: B2b-PPP

SBAS: EGNOS (L1, L5)

Độ chính xác của GNSS

RTK: H: 8 mm + 1 ppm RMS; V: 15 mm + 1 ppm RMS; Thời gian khởi tạo: <10 giây; Độ tin cậy khởi tạo: >99.9%

PPK: H: 3 mm + 1 ppm RMS; V: 5 mm + 1 ppm RMS

PPP: H: 10 cm | V: 20 cm

Tĩnh chính xác cao: H: 2.5 mm + 0.1 ppm RMS; V: 3,5 mm + 0.4 ppm RMS

Tĩnh tĩnh và tĩnh nhanh: H: 2.5 mm + 0.5 ppm RMS; V: 5 mm + 0.5 ppm RMS

Chênh lệch mã: H: 0.4 m RMS | V: 0.8 m RMS

Tự động: H: 1.5 m RMS | V: 2.5 m RMS

Cắm cọc trực quan (3): H: 8 mm + 1 ppm RMS; V: 15 mm + 1 ppm RMS

Khảo sát trực quan: Điển hình 2~4 cm, phạm vi 2~15 m

Tốc độ định vị (4): 1 Hz, 5 Hz và 10 Hz

Thời gian để cố định lần đầu (5): Khởi động nguội: <45 giây, Khởi động nóng: <10 giây; Thu tín hiệu lại: <1 giây

Tốc độ cập nhật IMU 200 Hz, AUTO-IMU

Góc nghiêng 0-60°

Bù nghiêng RTK: Độ nghiêng cực ngang bổ sung không chắc chắn thường nhỏ hơn 8 mm + độ nghiêng 0.7 mm/°

Điện

Tiêu thụ điện năng: Điển hình 2.2 W

Sạc nhanh: 18 W QC. Sạc đầy trong 3 giờ

Thời gian hoạt động trên pin bên trong:

+ UHF/4G RTK Rover không có camera: lên đến 16.5 giờ

+ Visual Stakeout/Visual Survey: lên đến 9.5 giờ

+ UHF RTK Base: lên đến 10 giờ

+ Static: lên đến 22 giờ

Nguồn điện đầu vào bên ngoài: 5 V / 2 A

Phần cứng:

Kích thước (D x H): Φ 133 x 87 mm (Φ 5.24 x 3.43 in)

Trọng lượng: 750 g (1.65 lb)

Bảng điều khiển phía trước: 4 đèn LED; 2 nút bấm vật lý

Cảm biến độ nghiêng: IMU không cần hiệu chuẩn để bù độ nghiêng cực; Không bị nhiễu từ.

Datasheet
