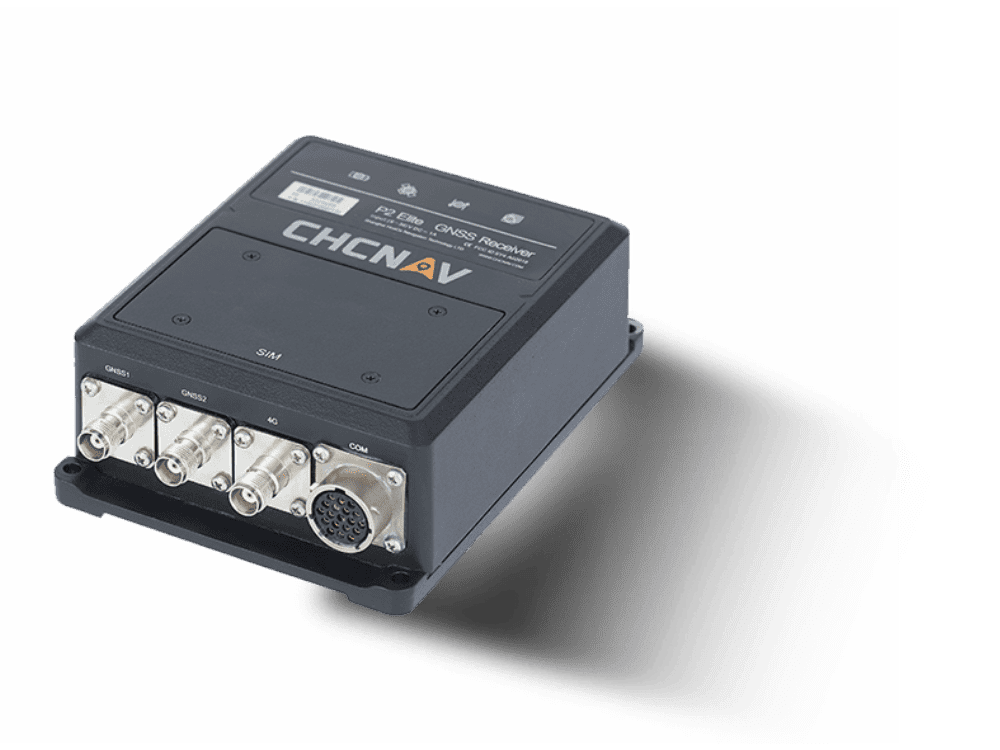

Máy định vị GNSS CHCNAV P2 ELITE (336CH)

Đặc điểm GNSS

Ăng-ten vị trí

Kênh: 336

GPS: L1 C/A, L2E, L2C, L5

GLONASS: L1 C/A, L2 C/A, L3 CDMA

Galileo: E1, E5A, E5B, E5AltBOC, E6

BeiDou: B1I, B1C, B2I, B2C, B3I

SBAS: L1 C/A, L5

QZSS: L1 C/A, L1 SAIF, L2C, L5, LEX

IRNSS: L5

MSS Băng tần L: ​​OmniSTAR®, TrimbleRTX™

Ăng-ten Vector

Kênh: 336

GPS: L1 C/A, L2E, L2C, L5

GLONASS: L1 C/A, L2 C/A, L3 CDMA

Galileo: E1, E5A, E5B, E5AltBOC, E6

BeiDou: B1, B2, B3

L5 IRNSS: L5

QZSS: L1 C/A, L1 SAIF, L2C, L5, LEX

Độ chính xác của GNSS

Động học thời gian thực (RTK):

Ngang: 8 mm + 1 ppm RMS

Dọc: 15 mm + 1 ppm RMS

Thời gian khởi tạo: thường là < 8 giây

Độ tin cậy khởi tạo: > 99.9%

Tự động: Ngang: 1.0 m RMS; Dọc: 1.5 m RMS

SBAS: Ngang: 0.5 m RMS; Dọc: 0.85 m RMS

Chênh lệch mã: Ngang: 0.25 m + 1 ppm RMS; Dọc: 0.50 m + 1 ppm RMS

Thời gian để cố định lần đầu (3): Khởi động nguội: < 45 giây Khởi động ấm: < 30 giây Thu lại tín hiệu: < 2 giây

Độ chính xác hướng: đường cơ sở 0.5 m 0.30°/1.0 m đường cơ sở 0.15°; 3.0 m đường cơ sở 0.05°/ >5 m đường cơ sở 0.02°

Phần cứng

Kích thước (D x R x C): 162 mm x 120 mm x 53 mm (6.4 in x 4.7 in x 2.1 in)

Trọng lượng: ≤ 1.2 kg (42.3 oz)

Môi trường:

Hoạt động: -40 °C đến +75 °C (-40 °F đến +167 °F)

Bảo quản: -55 °C đến +85 °C (-67 °F đến +185 °F)

Độ ẩm: 100%

Bảo vệ chống xâm nhập: Chống nước và bụi IP67

Sốc: Chịu được khi rơi từ độ cao 1.2 m xuống đất cứng

Công suất đầu vào bên ngoài: 6.5 W (tùy thuộc vào cài đặt của người dùng)

Truyền thông

1 x cổng Ethernet

Giao thức mạng được hỗ trợ

> HTTP/HTTP (WebUI)

> NTP Máy chủ

> NMEA, GSOF, CMR, … qua TCP/IP hoặc UDP

> NTrip Caster, NTrip Server, NTrip Client

2 x cổng RS232: Lên đến 460.800 bps

1 x 1PPS: xung độ dốc dương mức TTL 3,3 V; Độ rộng xung 8 ms và độ trễ 20ns

Phần mềm điều khiển: Trình duyệt web HTML, Internet Explorer, Firefox, Safari, Opera, Google Chrome

Giao diện người dùng web: Cho phép cấu hình từ xa, truy xuất dữ liệu và cập nhật chương trình cơ sở, thiết lập nhiều

Wi-Fi: 802.11 b/g/n(HT20), chế độ điểm truy cập

Bluetooth®: V 4.1

Modem UHF:

Chuẩn Rx/Tx nội bộ: 410 - 470 MHz

Công suất truyền: 0.5 W đến 2 W

Giao thức: CHC, Trong suốt, TT450. 3AS

Tốc độ liên kết: 9.600 bps đến 19.200 bps

Phạm vi: Thông thường từ 3 km đến 5 km

Modem mạng (Modem 4G nội bộ):

4G: E-UTRA FDD LTE Băng tần 1/3/7/8/20

3G: WCDMA 900/2100

2G: GPRS 900/1800. EGPRS 900/1800

Lưu trữ dữ liệu: Bộ nhớ tốc độ cao 32 GB

Định dạng dữ liệu

Đầu ra/đầu vào tham chiếu: CMR, CMR+, sCMRx, RTCM 2.x, RTCM 3.x

Đầu ra định vị: ASCII: NMEA-0183; Nhị phân: Trimble GSOF

Đầu ra quan sát: RT17, RT27

Tốc độ cập nhật vị trí/tư thế tối đa: Tiêu chuẩn 20 Hz (optional 50 Hz)
