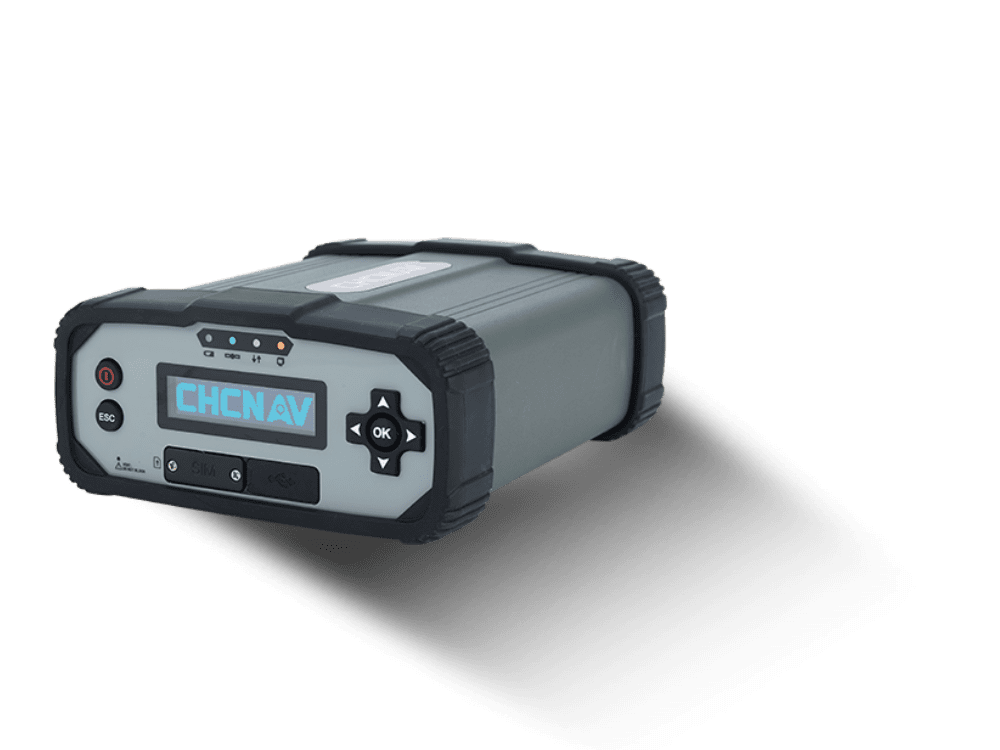

Máy đo trắc địa GNSS CHCNAV P5E (336CH)

Đặc điểm GNSS

Kênh: 336

GPS: L1C/A, L2C, L2E, L5

GLONASS: L1C/A, L2C/A, L3 CDMA

Galileo: E1, E5A, E5B, E5AltBOC, E6

BeiDou: B1, B2, B3

SBAS: WAAS, EGNOS, MSAS, GAGAN, IRNSS và QZSS

Băng tần L*: Trimble RTX

Độ chính xác của GNSS

Động học thời gian thực (RTK):

Đường cơ sở đơn ≤ 35 km

Ngang: 8 mm + 1 ppm RMS

Dọc: 15 mm + 1 ppm RMS

Mạng RTK

Ngang: 8 mm + 0.5 ppm RMS

Dọc: 15 mm + 0.5 ppm RMS

Thời gian khởi tạo: < 8 giây thông thường

Khởi tạo độ tin cậy: > 99.9% điển hình

Hậu xử lý tĩnh

Ngang: 2.5 mm + 0.5 ppm RMS

Dọc: 5 mm + 0.5 ppm RMS

Hậu xử lý tĩnh (quan sát lâu)

Ngang: 3 mm + 0.1 ppm RMS

Dọc: 3.5 mm + 0.4 ppm RMS

Phần cứng:

Kích thước (D × R × C): 200 mm × 150 mm × 69 mm (7.9 in x 5.9 in x 2.7 in)

Trọng lượng: 2.24 kg (79 oz) có pin

Môi trường: Hoạt động: -40°C đến +65 °C; (-40°F đến +149°F); Bảo quản: -45°C đến +80°C; (-49°F đến +176°F)

Độ ẩm: 100%

Bảo vệ chống xâm nhập: Chống nước và bụi IP67, được bảo vệ khỏi việc ngâm tạm thời ở độ sâu 1 m

Sốc: Chịu được cú rơi từ độ cao 1 mét

Điện

Công suất tiêu thụ: 5.2 W (tùy thuộc vào cài đặt của người dùng)

Dung lượng pin bên trong: 17.000 mAh, 7.2 V

Thời gian hoạt động bằng pin bên trong (3): Lên đến 20 giờ (tùy thuộc vào cấu hình máy thu)

Nguồn điện bên ngoài: 9 V DC đến 36 V DC

Chứng nhận và hiệu chuẩn: FCC Phần 15 (Thiết bị loại B), FCC Phần 22, 24, 90; Dấu CE; Phương pháp 514.7, IGS

Truyền thông và lưu trữ dữ liệu

Cổng:

1 x cổng LEMO 7 chân (nguồn điện ngoài, RS-232)

1 x cổng LEMO 10 chân (nguồn điện ngoài, RS-232)

1 x cổng MiniUSB (hỗ trợ THIẾT BỊ/HOST/OTG)

1 x cổng LAN

HTTP/HTTPS,TCP/IP, UDP, FTP, NTRIP

Caster, NTRIPServer, NTRIP Client

Đồng thời truyền nhiều luồng dữ liệu

Hỗ trợ máy chủ proxy và bảng định tuyến

1 x cổng DB9

2 x cổng ăng-ten GNSS

1 x khe cắm thẻ SIM

Giao thức:

Định dạng hiệu chỉnh: CMR, CMR+, SCMRX, RTCM2.x, RTCM 3.x, RTD

Các giá trị quan sát được: RT17, RT27, BINEX, BINARY, RTCM 3.x, RINEX2.x, RINEX3.x

Vị trí/Trạng thái I/O: Đầu ra NMEA 0183 V2.30 và V4.0

Cảm biến Met

Ghi dữ liệu nội bộ và vị trí: Tần số đầu ra lên đến 50 Hz (tùy chọn) Dung lượng lưu trữ 32 GB

Bộ nhớ ngoài: Lên đến 1 TB

Bluetooth: V 4.1

Wi-Fi: 802.11 b/g/n, chế độ điểm truy cập

Modem mạng (Modem 4G nội bộ):

LTE (FDD): B1, B2, B3, B4, B5, B7, B8, B20

DC-HSPA+/HSPA+/HSPA/UMTS: B1, B2, B5, B8

EDGE/GPRS/GSM: 850/900/1800/1900 MHz

Radio UHF:

Chuẩn InternalRx/Tx: 410 đến 470 MHz

Công suất phát: 0.5 W đến 2 W

Giao thức: CHC, Trong suốt, TT450

Phạm vi: 5 km điều kiện tối ưu
