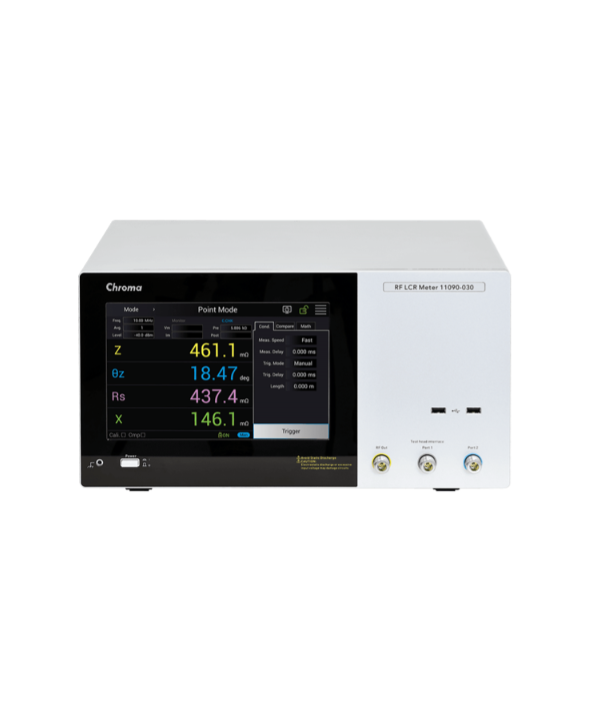

Máy đo LCR RF CHROMA 11090-030 (100 mΩ ~ 5 kΩ, 100 kHz ~ 300 MHz)

Các thông số đo: Z, θz, Y, θy, R, X, G, B, Ls, Lp, Cs, Cp, Rs, Rp, D, Q

Dải đo: 100 mΩ ~ 5 kΩ

Nguồn tín hiệu

Tần số

Dải: 100 kHz ~ 300 MHz

Độ phân giải:

100.0 kHz ~ 999.9 kHz: 0.1 kHz

1.000 MHz ~ 9.999 MHz: 0.001 MHz (1 kHz)

10.00 MHz ~ 99.99 MHz: 0.01 MHz (10 kHz)

100.0 MHz ~ 300.0 MHz: 0.1 MHz (100 kHz)

Độ chính xác: ±10 ppm (23℃±5℃), ±20 ppm (0℃~40℃)

Mức dao động (dây cáp 1 m)

Dải công suất (tải 50Ω): 0.0894 mArms ~ 10 mArms

Dải dòng (ngắn mạch): Xác định theo độ chính xác đo LC và Vmea

Dải điện áp (mạch hở): 4.47 mVrms ~ 502 mVrms

Độ chính xác (tải 50Ω): ±2 dB (23℃±5℃), ±4 dB (0℃~40℃)

Độ phân giải: 0.1 dB

Trở kháng đầu ra: 50Ω (danh nghĩa)

Thời gian đo: Rất nhanh (0.5 ms) / Nhanh (0.9 ms) / Trung bình (2.1 ms) / Chậm (3.7 ms)

Hệ số trung bình: 1~100

Độ chính xác đo:

Điều kiện xác định độ chính xác (23℃ ±5℃):

Đầu nối 7mm với 3.5mm: Adapter 7mm nối vào đầu 3.5mm của test head

Màn hình hiển thị

Loại/Kích thước: Màn hình IPS TFT 10.1 inch

Độ phân giải: WXGA (1280 × 800)

Cảm ứng: Có

Thông số chung

Môi trường vận hành: Nhiệt độ 0℃~40℃, Độ ẩm 20%~80% RH, Độ cao 0~2000 m

Môi trường lưu trữ: Nhiệt độ -10℃~60℃, Độ ẩm 20%~90% RH

Công suất tiêu thụ: 300 VA max

Nguồn cấp: 100~240 Vac ; 50/60 Hz

Kích thước (H x W x D): 235 × 425 × 277 mm

Trọng lượng: 17 kg (thông thường)
