Các Máy đo độ dày siêu âm phù hợp từ kiểm tra kết cấu thép, đường ống, bồn chứa đến các chi tiết mỏng hay có lớp phủ. Điểm đáng chú ý nằm ở khả năng đo từ một phía, hiệu chuẩn linh hoạt, quét bề mặt và lưu trữ kết quả đo.
Nguyên lý Máy đo độ dày siêu âm từ một phía
Máy đo độ dày dày siêu âm để xác định chiều dày dựa trên thời gian tín hiệu truyền trong vật liệu và phản xạ trở lại đầu dò. Phương pháp này phù hợp với những vị trí chỉ có thể tiếp cận từ một phía như thành ống, bồn chứa hoặc kết cấu thép.
Máy CX hỗ trợ nhiều phương pháp đo phù hợp với vật liệu và tình trạng bề mặt khác nhau như:
Pulse Echo (P-E): đo từ xung phát đến đáy, áp dụng cho vật liệu không có lớp phủ hoặc lớp phủ không đáng kể
Echo Echo (E-E): đo khoảng thời gian giữa 2 echo, đo chiều dày vật liệu loại bỏ ảnh hưởng của lớp phủ.
Interface Echo (I-E): đo tín hiệu phản xạ từ đầu dò -> lớp phủ -> đáy, đo độ dày vật liệu bao gồm cả lớp phủ.
Chế độ đo chiều dày trên bề mặt có lớp phủ
Lớp sơn hoặc lớp phủ bảo vệ thường gây ảnh hưởng đến phép đo chiều dày. Với chế độ đo Echo Echo ThruPaint™: loại bỏ ảnh hưởng của lớp phủ với chiều dày lên tới 2mm khỏi kết quả đo vật liệu nền
Điểm này đặc biệt hữu ích khi kiểm tra kết cấu thép đã sơn, bởi người kiểm tra có thể hạn chế việc bóc lớp phủ trước khi đo.
Hiệu chuẩn nhanh, phù hợp nhiều loại vật liệu
Vận tốc truyền âm thay đổi theo từng vật liệu nên thiết bị cần được hiệu chuẩn phù hợp trước khi đo. Dakota CX cung cấp nhiều lựa chọn hiệu chuẩn như điểm 0, một điểm, hai điểm, theo vật liệu, theo vận tốc truyền âm và theo chiều dày đã biết tùy model.
Máy có sẵn 39 loại vật liệu và cho phép lưu nhiều bộ hiệu chuẩn. Người sử dụng có thể chuyển đổi giữa các cấu hình đã lưu khi thay đổi vật liệu hoặc điều kiện kiểm tra.
Theo dõi biến thiên chiều dày bằng chế độ quét
Khi kiểm tra ăn mòn hoặc hao mòn, một giá trị đo tại một điểm chưa phản ánh đầy đủ tình trạng của cả khu vực. Chế độ quét cho phép lấy liên tiếp nhiều kết quả trong quá trình di chuyển đầu dò.
Các model được trang bị B-Scan có thể biểu diễn sự thay đổi chiều dày theo đường quét, giúp nhận biết khu vực có dấu hiệu suy giảm. Ngoài ra, thiết bị còn hỗ trợ hiển thị giá trị đo, thống kê và biểu đồ theo từng chế độ.
Kiểm soát giới hạn và lưu trữ kết quả
Dakota CX và PCX8-DL cho phép thiết lập giới hạn trên và dưới để xác định kết quả đạt hoặc không đạt. Khi giá trị đo nằm ngoài ngưỡng, máy đưa ra cảnh báo bằng hình ảnh và âm thanh.
Với CX8-DL và PCX8-DL, bộ nhớ có thể lưu tới 100.000 kết quả trong 1.000 nhóm dữ liệu. Kết quả có thể truyền sang máy tính để quản lý bằng phần mềm DakMaster™; PCX8-DL hỗ trợ thêm kết nối Bluetooth®.
Thiết kế gọn, phù hợp kiểm tra tại hiện trường
Dòng Máy đo độ dày vật liệu bị sử dụng màn hình màu, giao diện trực quan và các phím thao tác lớn. Vỏ máy đạt cấp bảo vệ IP64, phù hợp với môi trường kiểm tra công nghiệp có bụi và hơi ẩm. Giao diện hiển thị có thể điều chỉnh theo nhu cầu sử dụng.

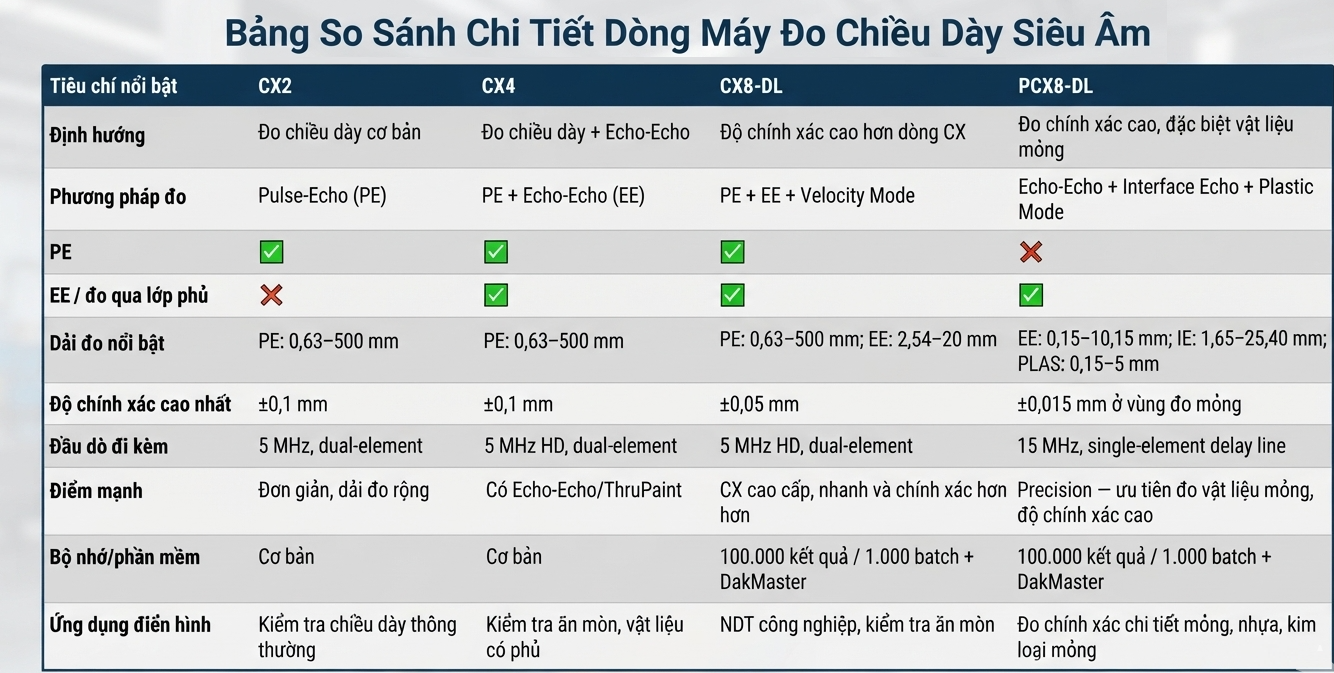

So sánh nhanh các model
Tham khảo thông số chi tiết: CX2, CX4, CX8-DL, PCX8-DL
Việc lựa chọn model cần dựa trên loại vật liệu, chiều dày cần đo, lớp phủ bề mặt và yêu cầu lưu trữ kết quả. Liên hệ EMIN ngay để được tư vấn cấu hình phù hợp với công việc của bạn.
