Đo hằng số điện môi và tổn hao điện môi là một phần quan trọng khi đánh giá vật liệu cách điện trong sản xuất điện tử, thiết bị điện và các ứng dụng liên quan. Hai chỉ số này giúp mô tả cách vật liệu phản ứng khi chịu tác động của điện trường, từ đó hỗ trợ quá trình lựa chọn vật liệu, kiểm soát chất lượng và theo dõi sự thay đổi đặc tính trong quá trình sử dụng.
Hằng số điện môi và tổn hao điện môi là gì?
Hằng số điện môi phản ánh khả năng tích trữ năng lượng điện của vật liệu dưới tác động của điện trường. Chỉ số này cần được xem xét theo đúng yêu cầu ứng dụng, thay vì đánh giá riêng lẻ là cao hay thấp sẽ luôn tốt hơn. Chẳng hạn, khả năng tích trữ năng lượng có thể là đặc tính hữu ích đối với một số ứng dụng tụ điện.
Tổn hao điện môi thể hiện phần năng lượng bị tiêu hao trong vật liệu khi làm việc dưới điện trường xoay chiều. Sự tiêu hao này có thể liên quan đến các quá trình như phân cực phân tử và dịch chuyển ion, thường biểu hiện bằng hiện tượng sinh nhiệt. Khi tổn hao điện môi tăng, nhiệt phát sinh trong vật liệu cũng là yếu tố cần được quan tâm trong quá trình đánh giá độ ổn định vận hành.
Vì vậy, kết quả đo không nên được diễn giải bằng một tiêu chí duy nhất. Hằng số điện môi, tổn hao điện môi và bối cảnh sử dụng thực tế cần được xem xét đồng thời để tạo ra nhận định phù hợp về vật liệu cách điện.
Các yếu tố ảnh hưởng đến kết quả đo
Thành phần và cấu trúc của vật liệu là những yếu tố đầu tiên quyết định đặc tính điện môi. Tuy nhiên, điều kiện môi trường và điều kiện đo cũng có thể làm thay đổi kết quả đáng kể. Độ ẩm, nhiệt độ và tần số điện trường là các biến số cần được kiểm soát và ghi nhận nhất quán.
Môi trường ẩm có thể làm tăng tổn hao điện môi của vật liệu. Trong khi đó, ở môi trường nhiệt độ cao hoặc tần số cao, ảnh hưởng của tổn hao điện môi có thể trở nên rõ rệt hơn, làm tăng nguy cơ phát nhiệt. Do đó, khi so sánh các mẫu hoặc so sánh kết quả đo theo thời gian, cần bảo đảm rằng điều kiện thử nghiệm tương đương hoặc có mô tả rõ sự khác biệt.
Quy trình đo hằng số điện môi và tổn hao điện môi hiệu quả
Kiểm soát điều kiện thử nghiệm
Trước khi đo, cần xác định và duy trì các tham số như nhiệt độ, độ ẩm, tần số cùng đặc điểm mẫu thử. Việc tuân thủ phương pháp thử đã lựa chọn và thực hiện cùng điều kiện giữa các lần đo giúp dữ liệu có tính so sánh tốt hơn. Với mẫu đã tiếp xúc môi trường, cần lưu ý trạng thái của mẫu vì hơi ẩm có thể ảnh hưởng đến kết quả.
Lựa chọn thiết bị theo yêu cầu đo

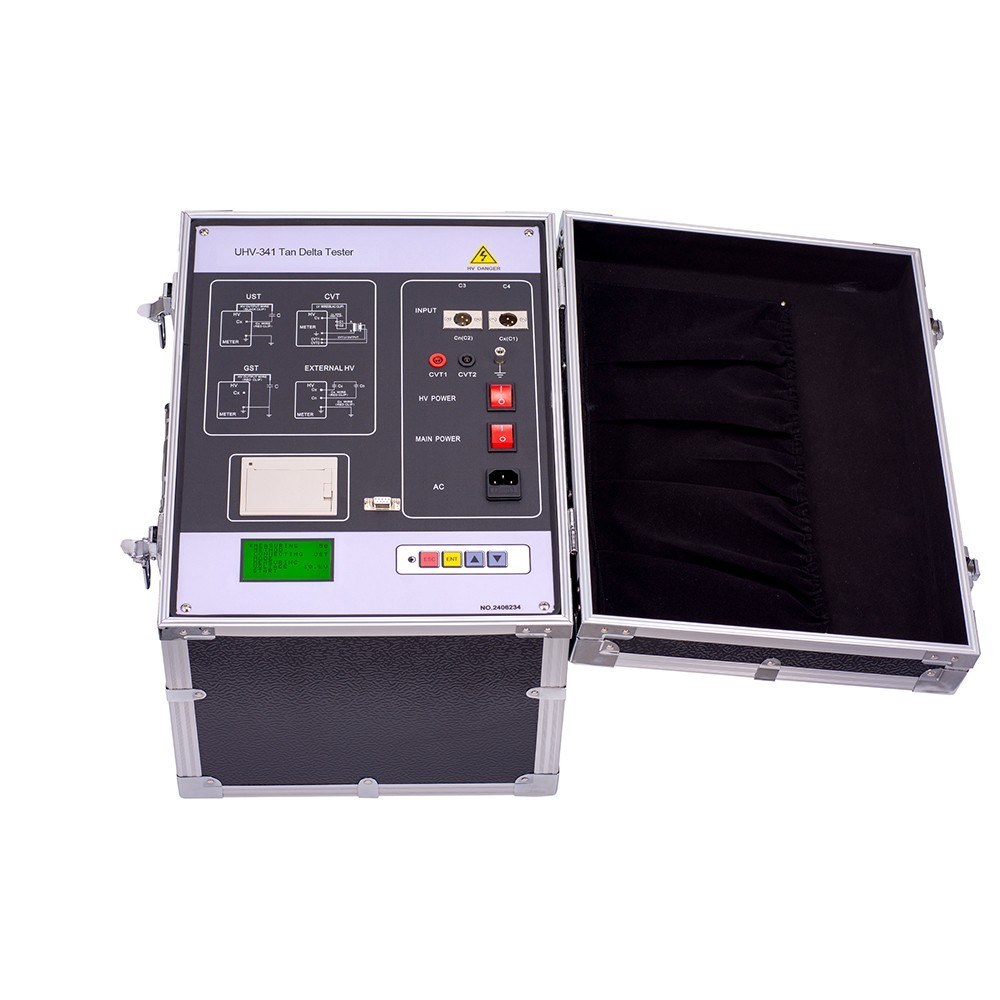

Máy đo tổn hao điện môi cần được lựa chọn dựa trên yêu cầu về dải tần số, dải nhiệt độ, độ chính xác và loại mẫu cần kiểm tra. Thiết bị phù hợp giúp thu thập dữ liệu điện môi tại các điều kiện cần thiết, phục vụ kiểm soát chất lượng hoặc nghiên cứu đặc tính vật liệu. Không nên chỉ dựa vào một thông số để quyết định lựa chọn thiết bị.
Phân tích dữ liệu theo hướng tổng hợp
Dữ liệu điện môi có giá trị hơn khi được đặt trong tương quan với cấu trúc và điều kiện sử dụng của vật liệu. Việc kết hợp phân tích đặc tính điện môi với quan sát cấu trúc vi mô, khi phù hợp với quy trình đánh giá, có thể giúp nhận diện nguồn gốc của thay đổi đặc tính. Cách tiếp cận này cũng hỗ trợ định hướng cải tiến vật liệu và quy trình sản xuất.
Ứng dụng dữ liệu trong đánh giá vật liệu cách điện
Kết quả đo hằng số điện môi và tổn hao điện môi có thể được dùng để đối chiếu các lô vật liệu, đánh giá sự ổn định của mẫu trong những điều kiện khác nhau và hỗ trợ lựa chọn vật liệu cho mục đích cụ thể. Theo dõi định kỳ các vật liệu cách điện đang sử dụng cũng giúp nhận biết sớm dấu hiệu suy giảm đặc tính để có đánh giá tiếp theo.
Bên cạnh hai chỉ số điện môi, việc đánh giá vật liệu cách điện có thể xem xét thêm điện áp đánh thủng, điện trở cách điện và khả năng chịu nhiệt. Mỗi chỉ số cung cấp một góc nhìn khác nhau; vì thế, kết luận về độ phù hợp hoặc tuổi thọ vật liệu cần dựa trên tập hợp dữ liệu đầy đủ, không chỉ dựa vào một phép đo đơn lẻ.
Câu hỏi thường gặp
Hằng số điện môi cao có phải luôn tốt hơn không?
Không nhất thiết. Hằng số điện môi liên quan đến khả năng tích trữ năng lượng và có thể hữu ích trong một số ứng dụng. Với vật liệu cách điện nói chung, chỉ số này cần được đánh giá cùng tổn hao điện môi và yêu cầu vận hành thực tế.
Tổn hao điện môi tác động mạnh trong trường hợp nào?
Ảnh hưởng có thể đáng chú ý hơn trong điều kiện tần số cao và nhiệt độ cao. Khi đó, sự phát nhiệt liên quan đến tổn hao điện môi cần được theo dõi trong đánh giá vật liệu.
Ngoài hai chỉ số điện môi, cần quan tâm gì?
Điện áp đánh thủng, điện trở cách điện và khả năng chịu nhiệt cũng là các chỉ số quan trọng để đánh giá toàn diện vật liệu cách điện.
Để thực thi hiệu quả các phép đo trên, việc đầu tư hệ thống thiết bị chuẩn xác đóng vai trò quyết định. EMIN cung cấp đa dạng các dòng máy đo LCR, thiết bị phân tích đặc tính điện môi và hệ thống kiểm tra cách điện chính hãng từ các thương hiệu hàng đầu: tư vấn chọn dải tần số và dải nhiệt độ phù hợp với mẫu vật liệu, hỗ trợ kỹ thuật tận nơi và hiệu chuẩn thiết bị trọn gói.
