Đo PDN tiết kiệm chi phí vẫn cần bắt đầu từ mức trở kháng cần kiểm tra và cấu hình đo phù hợp. Theo dữ liệu nguồn, phép đo bằng máy phân tích mạng vector (VNA) thường dùng phép đo 1 cổng cho mức trở kháng trên vài trăm m?, trong khi shunt-thru 2 cổng phù hợp các ứng dụng xuống đến 1m? và đôi khi thấp hơn.
VNA hiệu năng cao có thể đáp ứng phép đo S-parameters ở dải tần rất rộng, nhưng không phải dự án nào cũng cần hoặc có ngân sách cho loại thiết bị này. Nếu chỉ cần dùng trong thời gian ngắn, thuê thiết bị là một phương án được nêu ra để cân nhắc.
Tóm tắt: Đo PDN thường thực hiện bằng VNA. Phép đo 1 cổng được dùng cho trở kháng trên vài trăm m?. Shunt-thru 2 cổng được dùng cho mức thấp đến 1m? hoặc thấp hơn. Ngân sách hạn chế có thể cân nhắc thuê thiết bị hoặc lựa chọn thiết bị chi phí thấp theo yêu cầu đo.
Đo PDN là gì và vì sao thường dùng VNA?
Đo mạng phân phối nguồn, hay PDN, là hoạt động kiểm tra đặc tính trở kháng của đường cấp nguồn trong thiết kế điện tử. Dữ liệu nguồn cho biết các thiết kế dùng vi điều khiển, CPU và FPGA ngày càng khiến kỹ sư gặp nhiều thách thức hơn với PDN.
VNA thường được dùng cho công việc này vì các phép đo nêu trong nguồn dựa trên S-parameters. Cách tiếp cận này cho phép cáp phù hợp với trở kháng của thiết bị đo đến điểm đo.
Tham khảo:

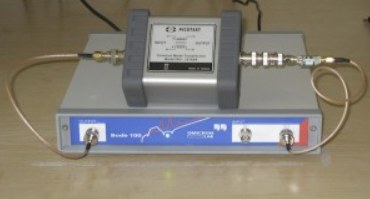

Máy phân tích mạng Vector OMICRON Bode 100
Khi nào nên dùng phép đo PDN 1 cổng?
Phép đo 1 cổng có thể dùng khi mức trở kháng cần đo trên vài trăm m?, theo dữ liệu được cung cấp. Đây là tiêu chí lựa chọn chính được nêu, thay vì một quy tắc chung cho mọi thiết kế.
Trước khi chọn cấu hình, cần xác định dải trở kháng mục tiêu của ứng dụng. Dữ liệu nguồn không cung cấp ngưỡng chuyển đổi chính xác ngoài mô tả “vài trăm m?”, vì vậy không nên suy diễn thành một giá trị cố định.
Phép đo shunt-thru 2 cổng phù hợp với trường hợp nào?
Phép đo shunt-thru 2 cổng được dùng cho các ứng dụng có trở kháng thấp đến 1m?, và trong một số trường hợp còn thấp hơn. Do đó, đây là cấu hình được nguồn nêu cho nhu cầu đo ở mức thấp hơn phép đo 1 cổng.
| Phương pháp | Mức trở kháng được dữ liệu nguồn nêu | Đặc điểm liên quan |
|---|---|---|
| Đo 1 cổng | Trên vài trăm m? | Dựa trên S-parameters |
| Shunt-thru 2 cổng | Đến 1m? và đôi khi thấp hơn | Dựa trên S-parameters |
Lưu ý: Ký hiệu đơn vị trong dữ liệu nguồn được hiển thị là “m?”. Vì vậy, các ngưỡng trên được giữ nguyên theo dữ liệu đầu vào, không diễn giải thành một đơn vị khác.
Thiết bị VNA hiệu năng cao có thể đo đến dải tần nào?
Dữ liệu nguồn cho biết nhiều dòng VNA hiệu năng cao có khả năng đo S-parameters đến 40GHz hoặc cao hơn. Các thiết bị này có mặt từ nhiều hãng thiết bị đo lớn, nhưng nguồn cũng lưu ý rằng chi phí của chúng có thể vượt ngân sách của nhiều người dùng.
Dải tần cao không tự động là tiêu chí duy nhất để chọn thiết bị đo PDN. Việc lựa chọn vẫn nên bám vào yêu cầu đo thực tế và thời gian cần sử dụng thiết bị.
Làm thế nào để tiếp cận đo PDN khi ngân sách hạn chế?
Khi không cần sở hữu thiết bị lâu dài, thuê VNA trong thời gian ngắn là một lựa chọn có thể cân nhắc. Phương án này phù hợp khi nhu cầu đo mang tính tạm thời, thay vì phải đầu tư ngay vào thiết bị hiệu năng cao.
Nguồn cũng đề cập khả năng sử dụng các thiết bị có chi phí thấp hơn, tùy theo yêu cầu đo. Tuy nhiên, không có tên model, thông số hay điều kiện lựa chọn cụ thể trong dữ liệu được cung cấp; vì vậy cần đối chiếu trực tiếp yêu cầu trở kháng, cấu hình cổng đo và dải tần trước khi quyết định.
Cần xác định gì trước khi lập kế hoạch đo PDN?
Ba điểm cần làm rõ là mức trở kháng cần đo, cấu hình 1 cổng hay 2 cổng, và thời gian cần dùng thiết bị. Các yếu tố này giúp phân biệt nhu cầu có thể dùng phép đo 1 cổng với trường hợp cần shunt-thru 2 cổng.
Nếu cần đo trở kháng ở mức rất thấp, dữ liệu nguồn hướng tới phương pháp shunt-thru 2 cổng. Nếu nhu cầu chỉ kéo dài ngắn hạn, việc thuê thiết bị có thể giúp kiểm soát chi phí mà vẫn tiếp cận được phép đo VNA phù hợp.
