Camera ảnh nhiệt UAV DYT SM-19-384 (384*288, 50Hz)

Độ phân giải: 384×288

Khoảng cách điểm ảnh: 17um

Bước sóng: 8 ~ 14um

Tốc độ khung hình: 50Hz

Độ nhạy nhiệt: 60mK@25oC

Trường nhìn / Độ phân giải góc: Vui lòng xem bảng bên dưới để biết chi tiết

Dải nhiệt độ: -20 ~ 150oC (Có thể tùy chỉnh, Phiên bản không đo bức xạ không thể hỗ trợ tính năng này)

Hình ảnh

Vùng đo phóng xạ: Hỗ trợ theo dõi nhiệt độ cao và thấp toàn cầu, điểm hỗ trợ, đường thẳng, hình chữ nhật, hình elip trong khu vực đã chọn, hỗ trợ theo dõi nhiệt độ cao và thấp trong khu vực. (Phiên bản không đo bức xạ không thể hỗ trợ tính năng này)

Nâng cao hình ảnh: Kéo dài thích ứng, nâng cao thủ công, zoom điện tử 2x và 4x

Pallet màu: nhiệt trắng, nhiệt đen, đỏ sắt, cầu vồng và pallet màu do người dùng xác định, v.v.

Chế độ lấy nét: thủ công

Định dạng ngày tháng

Khung đơn: Định dạng hình ảnh BMP với thông tin nhiệt độ bức xạ có độ phân giải đầy đủ

Video kỹ thuật số: MP4

Video tương tự: NTSC/PAL

Lưu trữ dữ liệu: Hỗ trợ lưu trữ cục bộ thẻ Micro SD lên tới tối đa 32GB

Giao diện điện tử

Công suất: DC9~15V (đề xuất 12V), mức tiêu thụ điện thông thường 2,8W@25oC

Cổng nối tiếp: RS485/RS232-TTL, hỗ trợ giao thức Pelco PTZ

Ống kính điện: Ống kính điện 12V

GPIO: Đầu vào cách ly từ 1 cổng: 0, điện áp đầu vào < 1V; 1, điện áp đầu vào 1 ~ 3,3V.

Thông số môi trường

Nhiệt độ làm việc: -20 ~ + 60oC

Nhiệt độ bảo quản: -40oC~+85oC

Độ ẩm: Không ngưng tụ 10%~95%

Bảo vệ vỏ: IP54

Sốc: 25G

Rung: 2G

Thông số cơ khí

Trọng lượng: 135g (bao gồm ống kính f25)

Kích thước: 56(L)*42(W)*42(H)mm/44(L)*42(W)*42(H)mm(không có ống kính)

Lắp đặt: 4 lỗ gắn ren bên M2, lỗ gắn ren bên 2 * 4 M3, với bộ chuyển đổi 1/4 UNC-20 PTZ.

Overview

Shenzhen's Dianyang UAV (Unmanned Aerial Vehicle) infrared thermal camera is a small-sized temperature-measuring infrared camera. The product adopts imported detectors, with stable operation and excellent performance. It is equipped with unique temperature calibration algorithm and easy-to-use user interface. It is small in size, light in weight and rich in interface, suitable for UAV.

Product Features

Small size, section size is 42mm*42mm;

4-channel flight control PWM channel, support universal remote control

Support electric focusing

Micro SD card stores video and photos to ensure data integrity

Support high and low temperature tracking to quickly find hot spots

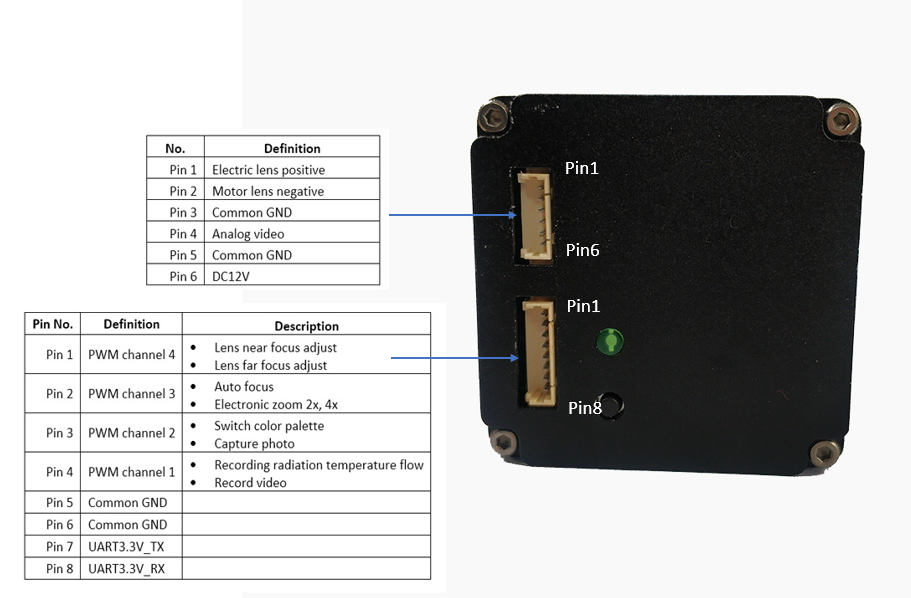

Interface Description

Dimension
