Giá đỡ S7-400

Trong các hệ thống PLC công nghiệp quy mô lớn, phần giá đỡ không chỉ là chi tiết cơ khí để gắn module mà còn ảnh hưởng trực tiếp đến cách bố trí nguồn, CPU và I/O trong tủ điều khiển. Với dòng SIMATIC S7-400, việc chọn đúng giá đỡ S7-400 giúp quá trình lắp đặt rõ ràng hơn, thuận tiện mở rộng và phù hợp với cấu trúc hệ thống tập trung hoặc phân tán.

Danh mục này tập trung vào các loại rack dùng cho nền tảng S7-400 của SIEMENS, phù hợp cho nhu cầu cấu hình nhiều số lượng khe cắm, yêu cầu dự phòng nguồn hoặc triển khai hệ thống có kiến trúc dự phòng. Đây là nhóm thiết bị thường được lựa chọn trong các ứng dụng điều khiển trung tâm, dây chuyền sản xuất và hệ thống tự động hóa cần độ ổn định cao.

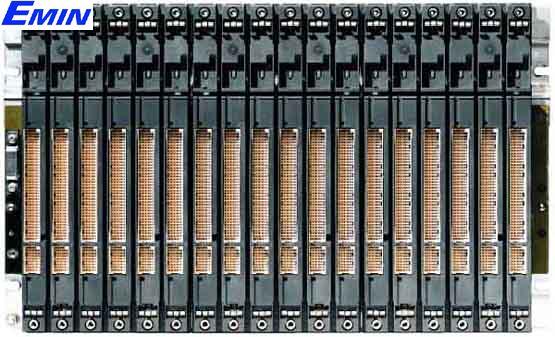

Giá đỡ rack dùng cho hệ thống PLC S7-400 trong tủ điều khiển công nghiệp

Vai trò của rack trong hệ S7-400

Trong hệ PLC S7-400, rack là nền tảng để lắp các module theo đúng thứ tự và đảm bảo kết nối cơ khí, điện và bus nội bộ giữa các thành phần. Khi thiết kế tủ điều khiển, kỹ sư thường bắt đầu từ việc xác định số lượng khe cắm cần dùng, cách bố trí module và yêu cầu mở rộng trong tương lai.

Một rack phù hợp sẽ hỗ trợ tốt cho cấu trúc hệ thống, đặc biệt khi cần tích hợp nhiều module CPU, nguồn hoặc I/O trên cùng một nền cơ sở. Với các ứng dụng có độ phức tạp cao, đây là phần tử cần được cân nhắc sớm thay vì chỉ xem như phụ kiện lắp đặt.

Các cấu hình giá đỡ S7-400 phổ biến trong danh mục

Danh mục hiện có nhiều tùy chọn rack khác nhau để phù hợp với quy mô hệ thống. Có thể kể đến các cấu hình như UR1 18 slots, UR2 9 slots, CR2 18 slots, CR3 4 slots và UR2-H 2 x 9 slots. Sự khác biệt chủ yếu nằm ở số lượng khe cắm, cách chia segment và khả năng đáp ứng cho hệ tập trung hoặc hệ có yếu tố phân tán.

Ví dụ, các model như SIMATIC S7-400 UR1 RACK 18 SLOTS 6ES7400-1TA01-0AA0 hoặc SIMATIC S7-400 UR2 RACK 9 SLOTS 6ES7400-1JA01-0AA0 phù hợp khi cần bố trí theo kiến trúc chuẩn với số khe xác định. Trong khi đó, CR3 RACK 4 SLOTS 6ES7401-1DA01-0AA0 thích hợp hơn cho cấu hình gọn, còn CR2 RACK 18 SLOTS 6ES7401-2TA01-0AA0 hỗ trợ bố trí nhiều khe trong hệ tập trung có chia segment.

Khi nào nên chọn UR1, UR2, CR hay UR2-H?

Nếu hệ thống cần không gian lắp đặt lớn hơn cho nhiều module trên cùng một rack, các cấu hình UR1 18 slots thường là lựa chọn dễ hình dung. Với các hệ nhỏ hơn hoặc cần bố trí gọn trong tủ điện, UR2 9 slots hoặc CR3 4 slots có thể phù hợp hơn về mặt không gian và cấu trúc.

Trong các ứng dụng cần kiến trúc dự phòng hoặc yêu cầu sẵn sàng hệ thống cao hơn, nhóm UR2-H 2 x 9 slots thường được quan tâm nhiều hơn. Các model như SIMATIC S7-400H UR2-H RACK 2 X 9 SLOTS 6ES7400-2JA00-0AA0 và SIMATIC S7-400 UR2-H RACK ALU 2 X 9 SLOTS 6ES7400-2JA10-0AA0 cho thấy định hướng dùng trong hệ thống có cấu trúc mở rộng hơn, nơi việc tổ chức rack cần đi cùng logic vận hành và bảo trì.

Tiêu chí lựa chọn giá đỡ phù hợp cho dự án

Trước khi chọn rack, nên xác định rõ số lượng module hiện tại và phần dự phòng cho tương lai. Việc chọn đúng số khe ngay từ đầu giúp tránh thay đổi kiến trúc tủ điện, đồng thời giảm rủi ro thiếu không gian khi cần bổ sung tín hiệu hoặc mở rộng chức năng điều khiển.

Bên cạnh số khe, cần xem xét hệ thống đang theo mô hình tập trung hay có phần phân tán, có dùng nguồn dự phòng hay không, và yêu cầu bảo trì tại hiện trường như thế nào. Một số rack trong danh mục hỗ trợ cắm nguồn dự phòng, đây là yếu tố đáng cân nhắc với các ứng dụng cần vận hành liên tục.

Ngoài ra, vật liệu và cấu trúc rack cũng có thể ảnh hưởng đến môi trường lắp đặt. Các phiên bản ALU trong danh mục là một ví dụ cho lựa chọn theo cấu hình cơ khí cụ thể, phù hợp khi cần đồng bộ với tiêu chuẩn tủ hoặc thiết kế hệ thống sẵn có.

Liên hệ giữa rack và hệ sinh thái thiết bị S7-400

Giá đỡ chỉ phát huy đúng vai trò khi được chọn đồng bộ với các thành phần còn lại trong hệ thống. Trong quá trình lắp đặt và mở rộng, các phần tử như bus kết nối Siemens thường liên quan trực tiếp đến việc tổ chức truyền thông và liên kết module trên hệ PLC.

Bên cạnh đó, việc nạp chương trình, cấu hình hoặc chẩn đoán thiết bị tại hiện trường cũng thường đi cùng các loại cáp lập trình và kết nối cho S7/HMI/Logo. Vì vậy, khi lựa chọn rack, doanh nghiệp nên nhìn theo hướng tổng thể của một hệ tự động hóa hoàn chỉnh thay vì chỉ chọn riêng phần khung giá đỡ.

Một số model tiêu biểu trong danh mục

Nhóm sản phẩm nổi bật hiện nay gồm SIMATIC S7-400 UR1 RACK 18 SLOTS 6ES7400-1TA01-0AA0, SIMATIC S7-400 UR1 RACK ALU 18 SLOTS 6ES7400-1TA11-0AA0, SIMATIC S7-400 UR2 RACK 9 SLOTS 6ES7400-1JA01-0AA0 và SIMATIC S7-400 UR2 RACK ALU 9 SLOTS 6ES7400-1JA11-0AA0. Đây là các lựa chọn tiêu biểu cho nhu cầu lắp đặt tiêu chuẩn với số khe rõ ràng.

Ở nhóm cấu hình đặc thù hơn, CR2 RACK 18 SLOTS 6ES7401-2TA01-0AA0 và CR3 RACK 4 SLOTS 6ES7401-1DA01-0AA0 phù hợp với các phương án bố trí khác nhau trong hệ tập trung. Với các dự án yêu cầu độ sẵn sàng cao, hai model UR2-H 2 x 9 slots cũng là những lựa chọn đáng chú ý trong danh mục này.

Gợi ý cho quá trình chọn mua và triển khai

Khi tìm rack cho S7-400, nên đối chiếu đồng thời mã sản phẩm, số khe, kiểu rack và định hướng cấu hình hệ thống. Việc chọn đúng từ đầu giúp quá trình lắp ráp tủ, đi dây và bảo trì về sau thuận lợi hơn, đặc biệt trong các dự án nâng cấp hoặc thay thế từng phần của hệ thống cũ.

Nếu doanh nghiệp đang xây dựng hoặc mở rộng nền tảng SIMATIC, danh mục giá đỡ S7-400 là điểm bắt đầu quan trọng để định hình kiến trúc phần cứng. Từ các rack 4 khe, 9 khe, 18 khe đến các cấu hình UR2-H, mỗi lựa chọn đều phù hợp với một kiểu triển khai riêng; vì vậy, cách chọn hiệu quả nhất là bám theo cấu trúc hệ thống thực tế, nhu cầu mở rộng và mức độ sẵn sàng mong muốn.
