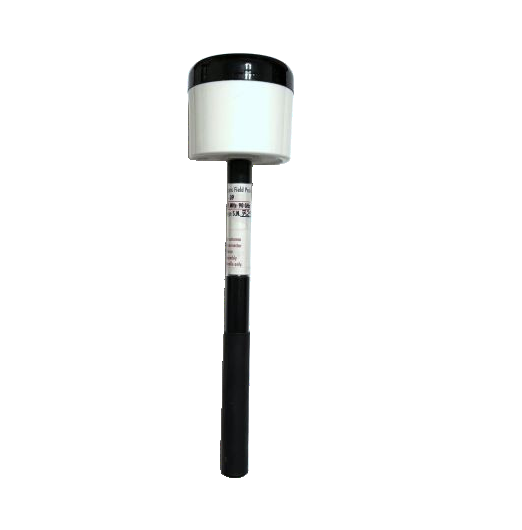

Đầu đo điện trường EMCTD PI-09 (3 MHz-90 GHz, 4-1000 V/m)

Dựa trên diode: Cảm biến đẳng hướng 3 trục.

Dải tần số: 3 MHz-90 GHz.

Dải cường độ trường:

4 V/m-1000 V/m.

4 uW/cm2 – 270 mW/cm2

Độ tuyến tính: +/- 1.5 dB.

Đáp ứng RMS công suất tuyến tính lên đến 150V/m (6 mW/cm2)

Tần số tương ứng (không có hệ số hiệu chỉnh):

3 MHz-1 GHz (+/-2 dB)

1-26 GHz (+6/-0 dB)

26-60 GHz (+/- 6 dB)

60-90 GHz (+0/-10 dB)

Tần số tương ứng (có hệ số hiệu chỉnh): +/- 3.0 dB.

Độ không chắc chắn của phép đo, bao gồm hiệu chuẩn và độ lệch quay +/- 4.5 dB.

Độ đẳng hướng quay: +/-3 dB

Nhiệt độ: 5-40 °C,

Độ ẩm (không ngưng tụ): RH 10-90%.

Sai số nhiệt độ: 0.05 dB/°C.

Hiệu chuẩn có thể theo dõi của UK NPL.

Được UKAS chứng nhận lên đến 75 GHz kể từ ngày 1.15.2025.

Kích thước đầu dò (DxR): 12.0"x2.25" (310x58 mm).

Trọng lượng (đầu dò và bộ nguồn): 0.17 lb (76 g).

Hoạt động với máy đo RFP-05M/RFP-05
