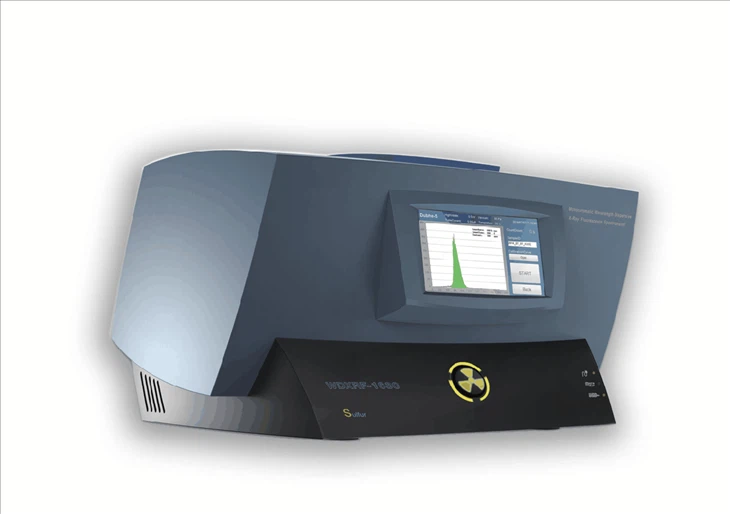

Thiết bị phân tích dầu ESi WDXRF 1630

Thiết bị

Nguyên lý: Quang phổ huỳnh quang tia X tán sắc bước sóng đơn sắc (WDXRF)

Ứng dụng: Phân tích hàm lượng lưu huỳnh trong nhiên liệu với giới hạn phát hiện 0.2 ppm, phù hợp tiêu chuẩn ASTM D7039, ASTM D2622, ISO 20884, SH/T 0842

Nguồn tia X

Ống tia X vi điểm (điểm hội tụ 175 µm, bia Cr, cửa sổ Be 100 µm)

Hệ quang học

DCC kiểu Johansson cho kích thích đơn sắc và phát hiện tia X đặc trưng

Buồng chân không XFS (hệ thống tia X cố định)

Hệ phát hiện

Bộ đếm tỷ lệ kín (cửa sổ Be 25.4 µm)

Xử lý tín hiệu số, bộ phân tích xung đa kênh tốc độ cao

Phần mềm

Nền tảng xử lý tốc độ cao hoặc hệ thống nhúng

Giao diện đồ họa cảm ứng

Chức năng gồm hiệu chuẩn, hiệu chỉnh trôi, đo thường quy, xem dữ liệu, in dữ liệu, phân tích thống kê và truyền dữ liệu

Điều kiện môi trường

Nhiệt độ phòng: 15–30°C

Độ ẩm tương đối <80%

Thông số

Giới hạn phát hiện: 0.2 ppm tại 300 giây

Dải đo: 0.2 ppm–10%

Thời gian đo: 30–300 giây

Sai số chuẩn: Sn-1 <0.2 ppm (2 ppm), 0.4 ppm (10 ppm), 2.5 ppm (50 ppm)

Nguồn điện

AC 220–240 V, 5A

Công suất định mức: 500 W

Johansson-Type DCC

Monochromatic WDXRF using double curved crystal optics has the advantage of very high sensitivity for a specific sample element of interest.

The primary Johannson-Type DCC focusing optic captures a narrow bandwidth of X rays from the source and focuses this intense monochromatic beam to a small spot on the sample. The monochromatic primary beam excites the sample and secondary characteristic fluorescence X-rays are emitted.

The second Johannson-Type DCC collects only select characteristic X-ray wavelengths of interest within a narrow bandwidth

XFS (X-Ray Fixed System)

The optics system is carefully adjusted in the factory with special facilities and locked tightly on its proper position.

High precision optics

All core optic units were manufactured with CMC facilities. No moving parts and no slit switching optics in the whole instrument, to ensure the long term reliability.

High Integration

Digital Multi-Channel Analyzer

High precision digital pulse shaping and digital pulse height analyzer based on FPGA; implement fast baseline restoration and best peak detection function
