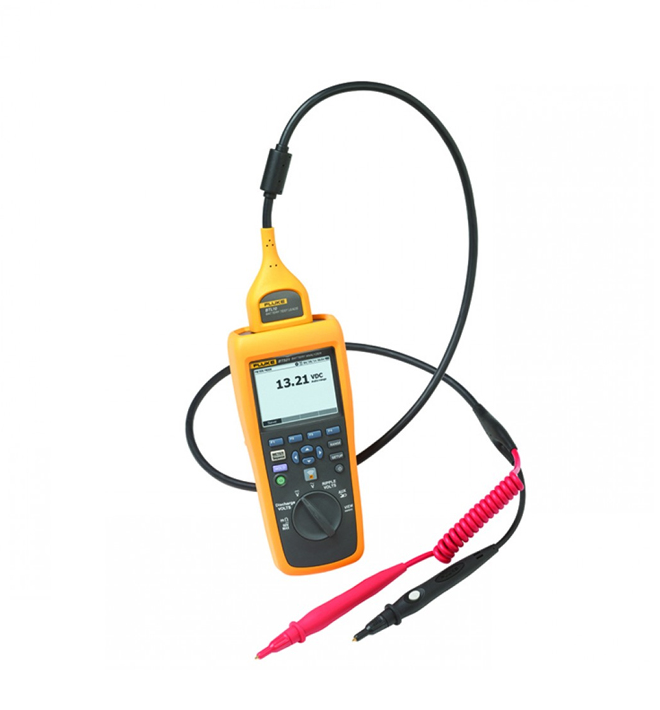

Máy phân tích ắc quy, pin FLUKE FLUKEBT521ANG/APAC

Name: Máy phân tích ắc quy, pin FLUKE FLUKEBT521ANG/APAC
Brand: FLUKE

Có sẵn: 0 Cái

Hãng sản xuấtFLUKE

ModelFLUKEBT521ANG/APAC

P/N6079401

Liên hệ

Số lượng

Thanh toán an toàn

Hỗ trợ chuyên nghiệp

Đổi trả dễ dàng

Giao hàng tận nơi

Điện trở pin/ Điện trở Strap

Dải đo / Độ phân giải / Độ chính xác

3 mΩ / 0.001 mΩ / 1% + 68

30 mΩ / 0.01 mΩ / 0.8% + 12

300 mΩ / 0.1 mΩ / 0.8% + 6

3000 mΩ / 1 mΩ / 0.8% + 6

Điện áp Vdc

Dải đo / Độ phân giải / Độ chính xác

6 V / 0.001 V / 0.09% + 5

60 V / 0.01 V / 0.09% + 5

600 V / 0.1 V / 0.09% + 5

1000 V/ 1 V/ 0.09 % + 5

Điện áp Vac (45 Hz đến 500 Hz với bộ lọc 800 Hz)

Dải đo / Độ phân giải / Độ chính xác: 600 V / 0.1 V / 2% + 10

Tần số (hiển thị với Vac và Aac)

Dải đo / Độ phân giải / Độ chính xác: 500 Hz / 0.1 Hz / 0.5% + 8

Độ gợn điện áp xoay chiều AC (tối đa 20 KHz)

Dải đo / Độ phân giải / Độ chính xác

600 mV / 0.1 mV / 3% + 20

6000 mV / 1 mV / 3% + 10

Dòng điện Adc/Aac (với phụ kiện Fluke i410)

Dải đo / Độ phân giải / Độ chính xác: 400 A / 1 A / 3.5% + 2

Nhiệt độ:

Dải đo / Độ phân giải / Độ chính xác: 0 °C đến 60 °C / 1 °C / 2 °C (4 °F)

Chế độ đo

Chế độ đo Điện trở (mΩ): Có

Điện áp pin: Có

Điện áp dcL: Có

Điện áp ac và tần số (Hz): Có

Ripple volt: Có

Nhiệt độ của cực pin âm (Sử dụng đầu dò thẳng BTL21): có

Dòng điện dc và ac (và tần số): Có

Chế độ DMM (đồng hồ đo điện tử đa năng): Có

Chế độ chuỗi: Có

Chế độ đo xả: Có

Lưu trữ tự động kết quả đo: Có

Tự động lưu kết quả đo: Có

Giao tiếp không dây: có

Xem bộ nhớ: Có

Kích thước (HxWxD): 22 cm x 10.3 cm x 5.8 cm (9 inch x 4 inch x 2 inch)

Trọng lượng: 850 g (1.9 lb)

Kích thước màn hình: 7.7 cm x 5.6 cm (3 inch x 2.2 inch)

Giao diện: USB mini

Thông số về môi trường

Nhiệt độ hoạt động: 0 °C đến 40 °C

Nhiệt độ lưu trữ: -20 °C đến 50 °C

Nhiệt độ sạc pin lithium-ion: 0 °C đến 40 °C

Độ ẩm hoạt động: Không ngưng tụ (10 °C)

<= 80% RH (tại 10 °C đến 30 °C)

<= 75% RH (tại 30 °C đến 40 °C)

Độ cao hoạt động: Mực nước biển đến 2000 mét

Độ cao lưu trữ: Mực nước biển đến 12.000 mét

Chứng chỉ IP: IP40

Radio: FCC Class A

Yêu cầu rung: MIL-PRF-28800F: Class 2

Yêu cầu thử nghiệm rơi: 1 mét

Hệ số nhiệt độ: Cộng thêm 0.1 lần độ chính xác đã chỉ định cho mỗi độ C trên 28 °C hoặc dưới 18 °C

Tuân thủ an toàn: 600 V CAT III

EMC: IEC 61326

ROHS: Trung Quốc, Châu Âu

Lớp bảo vệ 2: Mức ô nhiễm II

Tuân thủ pin: UN38.3, UL2054, IEC62133

Điều kiện chấn động: 2G theo IEC68-2-26, 25G và 29

Bao gồm:

Thiết bị phân tích ắc quy BT521

Kẹp kiểm tra 4 dây (bộ)

Cáp đo cơ bản BTL10 (bộ)

TL175 TwistGuard™ Cáp đo với bộ điều hợp

Bộ đầu dò kiểm tra thông minh BTL20ANG, có dây mở rộng và đầu nhọn (không có cảm biến nhiệt độ)

Bộ đầu dò kiểm tra thông minh BTL21, có dây mở rộng và cảm biến nhiệt độ

Kìm dòng điện i410 AC/DC

Pin lithium-ion BP500

Bộ sạc AC BC500

Cáp USB mini

Dây đeo vai

Dây đai

Dây treo có nam châm

Phần mềm quản lý ắc quy FlukeView®

Túi đựng mềm

Cầu chì dự phòng (2)

Thẻ ắc quy

Điện trở hiệu chuẩn 0 ohm

Datasheet

Manual

Tổng quan sản phẩm: Thiết bị phân tích ắc quy Fluke 500 Series

Độ phức tạp được giảm thiểu, quy trình hoạt động được đơn giản hóa và giao diện người dùng trực quan mang đến cho bạn sự tiện dụng khi kiểm tra ắc quy.

Thiết bị lý tưởng để bảo trì, khắc phục sự cố và kiểm tra hoạt động của bộ ắc quy tĩnh và các hệ thống ắc quy lưu trữ được sử dụng trong các ứng dụng ắc quy dự phòng trọng yếu
Giao diện người dùng trực quan, thiết kế nhỏ gọn và cấu trúc bền chắc đảm bảo hiệu suất hoạt động tối ưu, kết quả kiểm tra chính xác và độ tin cậy tuyệt đối
Bao quát từ kiểm tra điện áp DC và điện trở đến kiểm tra điều kiện toàn bộ sử dụng phương pháp kiểm tra chức năng chuỗi tự động và đầu dò tích hợp hệ thống đo nhiệt độ hồng ngoại
Được thiết kế để đo mọi kiểu ắc quy tĩnh.

Ngưỡng điện áp và điện trở

Thiết bị phân tích ắc quy cho phép bạn nhanh chóng và dễ dàng thiết lập ngưỡng đo thấp và cao hay phạm vi sai số. Trong quá trình kiểm tra, các giá trị đo được tự động so sánh với các ngưỡng đã xác định trước hiển thị chỉ báo ĐẠT, KHÔNG ĐẠT hoặc CẢNH BÁO sau mỗi phép đo. Có thể lưu tối đa 10 bộ ngưỡng và các chỉ báo ngưỡng được xác định dựa trên tiêu chí sau:

Điện áp		Điện trở
> Điện áp thấp	< Điện áp thấp	<Tham chiếu	>Tham chiếu và Tham chiếu x (1+Cảnh báo %)	>Tham chiếu x (1+Không đạt)
Đạt	Không đạt	Đạt	Cảnh báo	Không đạt

Phần mềm quản lý ắc quy của Fluke

Phần mềm quản lý ắc quy của Fluke giúp bạn nhanh chóng và dễ dàng nhập dữ liệu từ thiết bị phân tích ắc quy vào máy PC. Dữ liệu phép đo và thông tin hồ sơ ắc quy được lưu trữ bằng Phần mềm quản lý và có thể được sử dụng để so sánh kết quả, chuyển đổi kết quả giữa số đo dẫn điện và điện trở đồng thời phân tích xu hướng. Mọi dữ liệu phép đo, hồ sơ ắc quy và thông tin phân tích có thể được sử dụng để tạo báo cáo một cách dễ dàng.

Xem nhanh các số đo đã lưu
Quản lý hồ sơ
Biểu đồ chuỗi ắc quy với ngưỡng do người dùng xác định
Dữ liệu xu hướng lịch sử của ắc quy
Nhiều vòng xả điện áp
Tạo báo cáo nhanh
Nâng cấp phần mềm Thiết bị phân tích ắc quy Fluke
Chuyển đổi kết quả đo giữa số đo điện dẫn và điện trở

Ứng dụng di động Phân tích ắc quy Fluke

BT521 cung cấp kết nối không dây để tải xuống dữ liệu và hiển thị từ xa khi đo qua ứng dụng di động của Thiết bị phân tích ắc quy Fluke chuyên dụng (lưu ý: Fluke BT521 hiện không hỗ trợ Fluke Connect). Sử dụng ứng dụng di động Phân tích ắc quy của Fluke bạn có thể:

Duyệt xem hồ sơ
Xem dữ liệu kiểm tra trình tự
Gửi email dữ liệu kiểm tra trình tự

Tính năng chính của Fluke BT510:

Battery Voltage (Điện áp ắc quy) – Trong quá trình kiểm tra nội trở, Thiết bị phân tích ắc quy Fluke cũng đo điện áp của ắc quy khi kiểm tra
Discharge Volts (Điện áp xả) – Chế độ đo điện áp xả giúp thu thập điện áp của mỗi ắc quy nhiều lần theo chu kỳ do người dùng xác định trong khi kiểm tra xả tải hoặc khi có tải. Người dùng có thể tính toán một ắc quy mất bao nhiêu thời gian để giảm xuống mức điện áp giới hạn và sử dụng thời gian này để xác định mức mất dung lượng của ắc quy
Ripple Voltage Test (Kiểm tra điện áp gợn sóng) – Đo thành phần ac dư không mong muốn của điện áp đã chỉnh lưu trong mạch biến tần và sạc điện áp dc. Cho phép người dùng kiểm tra mọi thành phần ac trong mạch sạc dc và tìm nguyên nhân gốc rễ của việc ắc quy bị thoái hóa
Meter and Sequence Modes (Chế độ máy đo và trình tự) – Chế độ máy đo được sử dụng cho các phép kiểm tra nhanh hoặc khắc phục sự cố. Ở chế độ này bạn có thể lưu và đọc số đo theo thứ tự phép đo hoặc thứ tự thời gian. Chế độ trình tự được sử dụng cho các nhiệm vụ bảo trì với nhiều hệ thống điện và chuỗi ắc quy. Trước khi bắt đầu nhiệm vụ, người dùng có thể cấu hình một hồ sơ cho nhiệm vụ đó để quản lý dữ liệu và tạo báo cáo
Threshold and Warning (Ngưỡng và cảnh báo) – Người dùng có thể cấu hình tối đa 10 bộ ngưỡng và nhận chỉ báo Đạt/Cảnh báo/Không đạt sau mỗi phép đo
Intercell Strap Resistance Test and Data Management (Kiểm tra điện trở thanh nối và quản lý dữ liệu) – Đo điện trở thanh nối giữa hai ắc quy trong một chuỗi.
AutoHold (Tự động giữ) – Khi tính năng tự động giữ được bật, số đo được ghi lại khi thông số đó duy trì ổn định trong vòng 1 giây. Sau đó số đo được thả ra khi phép đo mới bắt đầu
AutoSave (Tự động lưu) – Khi tính năng Tự động lưu được bật, các giá trị đo được lưu tự động vào bộ nhớ trong sau khi số đo ở chế độ Tự động giữ được ghi lại
Fluke Battery Management Software (Phần mềm quản lý ắc quy của Fluke) – Dễ dàng nhập dữ liệu từ máy đo vào máy tính cá nhân. Dữ liệu quản lý và thông tin hồ sơ ắc quy được lưu trữ bằng Phần mềm quản lý và có thể được sử dụng để so sánh và phân tích xu hướng. Mọi dữ liệu phép đo, hồ sơ ắc quy và thông tin phân tích có thể được sử dụng để tạo báo cáo một cách dễ dàng
Ghi dữ liệu toàn diện – Mọi giá trị đo đều được tự động ghi lại trong quá trình kiểm tra và có thể được xem lại trên thiết bị trước khi tải xuống để phân tích
Giao diện người dùng được tối ưu hóa – Thiết lập nhanh chóng, có hướng dẫn đảm bảo giúp bạn ghi lại đúng dữ liệu mọi lúc
Thời lượng ắc quy - Pin lithium-ion 7,4 V 3000 mAh cho hơn 8 giờ hoạt động liên tiếp.
Cổng USB - Để nhanh chóng tải dữ liệu xuống phần mềm ứng dụng quản lý báo cáo và phân tích dữ liệu.
Tiêu chuẩn an toàn cao nhất trong ngành - CAT III 600 V, 1000 V dc cho các phép đo an toàn xung quanh thiết bị cấp nguồn ắc quy

Tính năng chính của Fluke BT520: (Được thiết kế để đo ắc quy trong tủ và những nơi khó tiếp cận)

Tất cả những tính năng trên cộng với
Bộ đầu dò kiểm tra thông minh BTL20, có dây mở rộng đầu dò dài và ngắn cùng màn hình LCD tích hợp và loa để phản hồi bằng hình ảnh và âm thanh
Bộ đầu dò kiểm tra thông minh BTL20ANG, có dây mở rộng đầu nhọn dài và ngắn (không có cảm biến nhiệt độ)
Túi đựng mềm lớn

Tính năng chính của Fluke BT521: (Được thiết kế dành cho người dùng cần kết hợp đo nhiệt độ)

Tất cả những tính năng trên* cộng với
Đầu dò kiểm tra thông minh BTL21 có dây mở rộng dài và ngắn, màn hình LCD và loa để phản hồi bằng hình ảnh và âm thanh cùng bộ cảm biến nhiệt độ bằng tia hồng ngoại được tích hợp để đo nhiệt độ trên cực ắc quy âm mỗi lần kiểm tra
Bộ đầu dò kiểm tra thông minh BTL20ANG, có dây mở rộng đầu nhọn dài và ngắn (không có cảm biến nhiệt độ)
Khả năng kết nối không dây với ứng dụng di động Phân tích ắc quy của Fluke (Fluke BA Mobile)*
- Xem hồ sơ và các kết quả kiểm tra có liên quan từ Thiết bị phân tích ắc quy
- Gửi hồ sơ và kết quả kiểm tra qua email với định dạng dữ liệu (.csv)

* BTL20 không đi kèm Fluke BT-521
* Hiện không hỗ trợ ứng dụng Fluke Connect®

Thông số kỹ thuật: Thiết bị phân tích ắc quy Fluke 500 Series

	Phạm vi đo	Độ phân giải	Độ chính xác	BT510	BT520	BT520ANG	BT521	BT521ANG
Điện trở ắc quy / Điện trở bản giằng1	3 mΩ	0,001 mΩ	1% + 8	●	●		●
			1% + 68			●		●
	30 mΩ	0,01 mΩ	0,8% + 6	●	●		●
			0,8% + 12			●		●
	300 mΩ	0,1 mΩ	0,8% + 6	●	●	●	●	●
	3000 mΩ	1 mΩ	0,8% + 6	●	●	●	●	●
VDC	6 V	0,001 V	0,09% + 5	●	●	●	●	●
	60 V	0,01 V	0,09% + 5	●	●	●	●	●
	600 V	0,1 V	0,09% + 5	●	●	●	●	●
	1000 V	1 V	0,09% + 5				●	●
VAC (45 Hz đến 500 Hz với bộ lọc 800 Hz)	600 V	0,1 V	2% + 10	●	●	●	●	●
Tần số (được hiển thị bằng VAC và AAC)2	500 Hz	0,1 Hz	0,5% + 8	●	●	●	●	●
Độ gợn nhiễu điện áp AC (20 KHz Tối đa)	600 mV	0,1 mV	3% + 20	●	●	●	●	●
	6.000 mV	1 mV	3% + 10	●	●	●	●	●
ADC/AAC (với phụ kiện Fluke i410)	400 A	1 A	3,5% + 2				●	●
Nhiệt độ	0°C đến 60°C	1°C	2°C (4°F)				●	●
Chế độ máy đo	999 bản ghi cho mỗi vị trí phép đo cùng với nhãn thời gian
Chế độ trình tự	Lên đến 100 hồ sơ và 100 mẫu hồ sơ (Mỗi hồ sơ lưu tới 450 phép đo ắc quy) với nhãn thời gian
1. Phép đo được dựa trên phương pháp bơm dòng AC. Tín hiệu nguồn phát <100 mA, 1 kHz. 2. Cấp độ khởi động VAC: 10 mV, AAC: 10 A
Các chế độ đo	BT510			BT520			BT521
Điện trở (mΩ)	●			●			●
Điện áp ắc quy	●			●			●
Điện áp DC	●			●			●
Điện áp AC và tần số (Hz)	●			●			●
Điện áp gợn sóng	●			●			●
Nhiệt độ của cọc ắc quy âm (sử dụng đầu dò thẳng BTL21)							●
Dòng điện DC và AC (và tần số)							●
Chế độ DMM	●			●			●
Chế độ trình tự	●			●			●
Chế độ đo xả ắc quy	●			●			●
Tự động lưu phép đo	●			●			●
Kết nối không dây							●
Xem bộ nhớ	●			●			●
Thông số kỹ thuật chung - Thiết bị phân tích ắc quy
Kích thước (Cao x Rộng x Dày)	22 x 10,3 x 5,8 cm (9 x 4 x 2 in)
Trọng lượng	850 g (1,9 lb)
Kích thước màn hình	7,7 x 5,6 cm (3 x 2,2 in)
Kết nối	USB mini
Bảo hành	3 năm
Thông số kỹ thuật chung - Đầu dò đo đạc nhọn BTL20ANG
Đầu dò nhọn dài (tổng chiều dài)	242,2 cm (95,38 in)
Đầu dò nhọn ngắn (tổng chiều dài)	216,8 cm (85,38 in)
Chiều dài hai đầu (phần dây cuộn để bình thường)	10,1 cm (4 in)
Tổng chiều dài hai đầu tối đa (kéo giãn phần dây cuộn)	109,2 cm (43 in)
Góc đầu dò BTL20ANG	20 độ theo phương ngang
Thông số môi trường
Nhiệt độ hoạt động	0°C đến 40°C
Nhiệt độ bảo quản	-20°C đến 50°C
Nhiệt độ sạc pin lithium-ion	0°C đến 40°C
Độ ẩm vận hành	Không ngưng tụ (10°C)
	<=80% RH (ở 10°C đến 30°C)
	<=75% RH (ở 30°C đến 40°C)
Độ cao hoạt động (tối đa)	Mực nước biển đến 2.000 mét
Độ cao bảo quản	Mực nước biển đến 12.000 mét
Tiêu chuẩn IP	IP40
Radio	FCC Cấp A
Yêu cầu về rung động	MIL-PRF-28800F: Cấp 2
Yêu cầu kiểm tra chống va đập	1 mét
Hệ số nhiệt độ	Thêm 0,1 x độ chính xác đã định cho mỗi độ C trên 28°C hoặc dưới 18°C
Tuân thủ điều kiện về an toàn	600 V CAT III
EMC	IEC 61326
ROHS	Trung Quốc, Châu Âu
Bảo vệ cấp 2	Mức độ ô nhiễm II
Tiêu chuẩn Pin	UN38.3
	UL2054
	IEC62133
	2G theo IEC68-2-26, 25 G và 29
