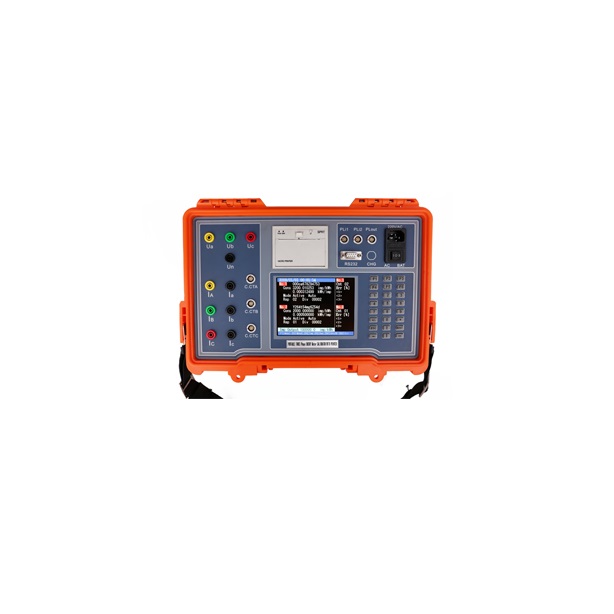

Máy hiệu chuẩn đồng hồ đo điện 3 pha GFUVE GF312B (0V-600V; 20mA-20A)

THÔNG SỐ ĐIỆN

Độ chính xác: 0.05%, 0.1%, 0.2%

Nguồn: 220V ± 10% or 110V ± 10%, 50/60Hz ± 2Hz

Kiểm tra điện áp　

Dải đo: 0V-600V

Sai số: ±0.05% (30V-600V)

±0.1% (5V-30V)

Sóng hài: 2nd-63st

Kiểm tra dòng điện　

Dải đo (nối trực tiếp): 20mA-20A

Sai số (nối trực tiếp): ±0.05% (100mA-20A)

±0.1% (20mA-100mA)

Dải đo (kẹp biến dòng): 10mA-3000A

Sai số (kẹp biến dòng): ±0.2% (100mA-3000A)

±0.5% (10mA-100mA)

Sóng hài: 2nd-63st

Sai số đo công suất　

Công suất hữu dụng (nối trực tiếp): ±0.05% (0.1A-20A)

±0.1% (0.02A-0.1A)

Công suất phản kháng (nối trực tiếp): ±0.1% (0.1A-20A)

Sai số đo diện năng　

Điện năng hữu dụng (nối trực tiếp): ±0.05% (0.1A-20A)

±0.1% (0.02A-0.1A)

Điện năng phản kháng (nối trực tiếp): ±0.1% (0.1A-20A)

Góc pha　

Dải đo: 0° ~ 360°

Độ phân giải: 0.01°

Sai số: ±0.05°

Tần số

Dải đo: 45Hz-65Hz

Độ phân giải: 0.001Hz

Độ chính xác: 0.005Hz

Hệ số công suất　

Dải đo: -1 ~ 0 ~ 1

Độ phân giải: 0.0001

Sai số: 0. 0005

Xung đầu ra

Hằng số năng lượng: 180000imp/kWh, 1800imp/kWh, 18imp/kWh

Tỷ lệ xung: 1:1

Mức độ đầu ra: 5V

Xung đầu vào　

Số kênh đầu vào: 1

Mức độ đầu vào: 5-24V

Tần số đầu vào: Tối đa 2MHz

Hiển thị

Độ phân giải: 6”TFT (640×480)

Chức năng

Sơ đồ vectơ: Có

Dạng sóng: Có

Tích lũy năng lượng: Có

Cổng giao tiếp: RS232

Giao tiếp với PC: Có

THÔNG SỐ CƠ HỌC　

Kích thước (W×H×D) (mm): 390×200×160

Trọng lượng (mm): 3

Trọng lượng (bao gồm phụ kiện 3pcs 100A kẹp biến dòng) (kg): 12

ĐIỀU KIỆN MÔI TRƯỜNG　

Nhiệt độ môi trường: -10°C ~ 40°C

Độ ẩm tương đối: 30%-85%
