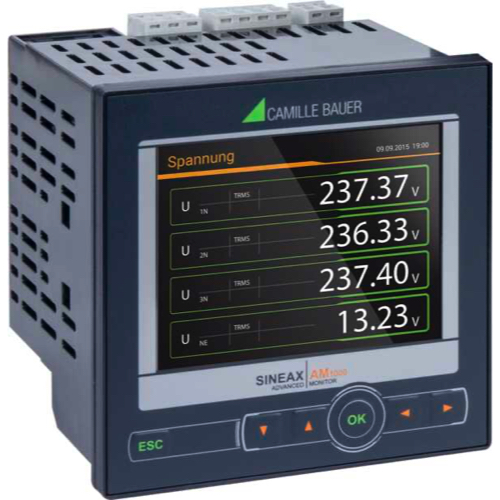

Đồng hồ đo đa năng (PMD) Gossen Metrawatt SINEAX AM1000 (± 0.2%; ± 0.5%; ± 0.5%; ± 0.01 Hz)

Đầu vào

Dòng điện định mức: có thể điều chỉnh 1...5 A; tối đa 7.5 A (hình sin)

Điện áp định mức: 57.7…400 VLN (UL: 347VLN), 100...693 VLL (UL: 600VLL)

Hệ thống: Một pha

Tách pha (hệ thống 2 pha)

3 dây, tải cân bằng

3 dây, tải cân bằng, lệch pha (2xU, 1xI)

3 dây, tải không cân bằng

3 dây, tải không cân bằng, kết nối Aron

4 dây, tải cân bằng

4 dây, tải không cân bằng

4 dây, tải không cân bằng, Open-Y

Tần số định mức: 42...50...58Hz hoặc 50.5...60...69.5Hz, có thể cấu hình

Tốc độ lấy mẫu: 18 kHz

Độ không đảm bảo đo

Điều kiện tham chiếu: Theo IEC/EN 60688, môi trường 15…30°C, tín hiệu đầu vào hình sin (hệ số hình dạng 1.1107), không có tần số lấy mẫu cố định, thời gian đo 200ms (10 chu kỳ tại 50Hz, 12 chu kỳ tại 60Hz)

Đại lượng

Điện áp, dòng điện: ± 0.2%

Dòng điện trung tính: ± 0.5%

Công suất: ± 0.5%

Hệ số công suất: ± 0.2°

Tần số: ± 0.01 Hz

Độ không cân bằng U, I: ± 0.5%

Sóng hài: ± 0.5%

THD U, I: ± 0.5%

Điện năng hữu công: Cấp 0.5S (EN 62053-22)

Điện năng vô công: Cấp 0.5S (EN 62053-24)

Nguồn cấp

V1: 100…230V AC 50/60Hz / DC ±15%, OVC III

V2: 24...48V DC ±15%

Trọng lượng: 400g

Truyền thông

Ethernet: Modbus/TCP, web server, NTP (option)

IEC 61850 (option)

PROFINET 10 (option)

RS485: Modbus/RTU (option)

I/O tiêu chuẩn: 1 ngõ ra số (dig. OUT); 1 ngõ vào/ra số (dig. IN/OUT)

Các mô-đun mở rộng (optional): tối đa 1 mô-đun
