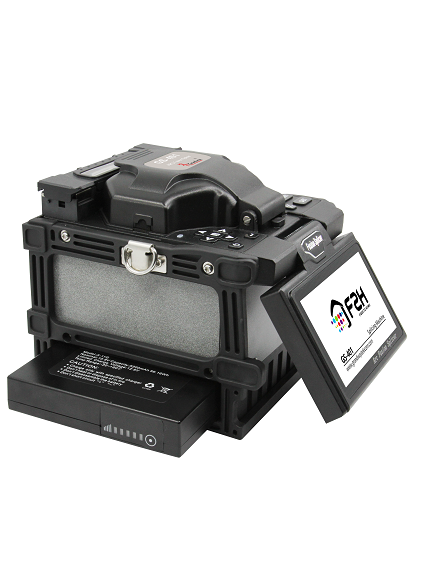

Máy hàn quang Grandwaytelecom GS-401

Phương pháp căn chỉnh: Căn lõi với lõi bằng 4 động cơ

Loại sợi áp dụng: SM(G.652), MM(G.651), DS(G.653), NZDS(G.655), BIF(G.657)

Đường kính lớp lõi: 80–150μm

Đường kính lớp phủ: 160–3000μm

Chiều dài vết cắt: 5–16mm (đường kính lớp phủ < 250μm), 16mm (đường kính lớp phủ 250–3000μm)

Tổn hao ghép nối điển hình: SM: 0.02dB; MM: 0.01dB; DS/NZDS/BIF: 0.04dB

Suy hao phản xạ: >60dB

Chương trình hàn nối: 40 nhóm

Chế độ hoạt động: Thủ công / Tự động

Tự động gia nhiệt: Có hỗ trợ

Thời gian hàn điển hình: 7 giây

Thời gian gia nhiệt điển hình: 26 giây với ống co 60mm và 40mm

Độ phóng đại sợi: 250X (X hoặc Y), 125X (X và Y)

Màn hình hiển thị: Camera kép độ nhạy cao, màn hình cảm ứng LCD 4.3 inch

Lưu trữ dữ liệu: 4000 bản ghi

Đánh giá suy hao: Có hỗ trợ

Lực kéo căng sợi: 1.8~2.25N

Giao diện người dùng: Giao diện đồ họa (GUI), dễ sử dụng

Dung lượng pin: Pin lithium 5200mAh, hỗ trợ 250 chu kỳ hàn và gia nhiệt

Nguồn điện: Bộ đổi nguồn, vào: AC100–240V(50/60Hz); ra: DC11–13.5V

Tuổi thọ điện cực: Trên 4000 lần phóng hồ quang, dễ thay thế

Cổng kết nối: USB 2.0, dùng để nâng cấp phần mềm và xuất dữ liệu

Điều kiện hoạt động: Độ cao 0–5000m; Độ ẩm 0–95%; Nhiệt độ -10℃ ~ +50℃; Tốc độ gió tối đa 15m/s

Kích thước/Trọng lượng: 149×120×127mm / 1.90kg (bao gồm pin)
