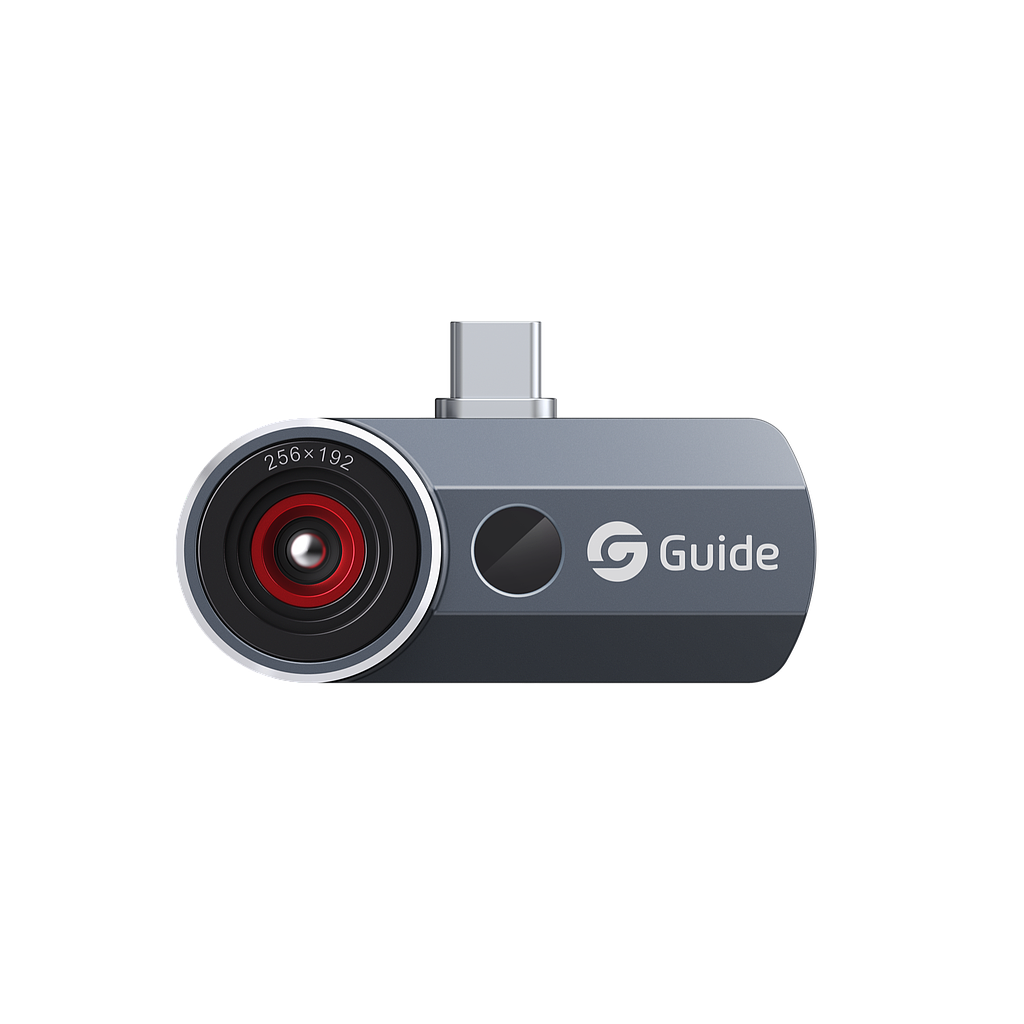

Camera nhiệt cho điện thoại thông minh Guide ES2+ (3.2 mm , -20°C đến 150°C 0°C đến 550°C)

Công nghệ cốt lõi

Kiến trúc hệ thống: ApexVision S1, bao gồm:

Detector: ApexCore S1

Nền tảng: Nexus 1.0

Thuật toán: SharpIR 2.0

Cảm biến hồng ngoại

Loại cảm biến: VOx

Dải bước sóng: 7.5 – 14 µm

Độ phân giải hồng ngoại: 256 × 192 @ 12 µm

Siêu phân giải: Hỗ trợ tái tạo hình ảnh siêu phân giải theo thời gian thực, nâng lên 512 × 384

Độ nhạy nhiệt (NETD): ≤15 mK @ 30°C

Tốc độ khung hình: 30 Hz

Quang học

Tiêu cự: 3.2 mm

Trường nhìn (FOV): 56° × 42°

IFOV: 3.82 mrad

Khoảng cách vật thể tối thiểu: 0.3 m

Tỷ lệ khoảng cách/đường kính đo (D:S): 262:1

Chế độ lấy nét: Không cần lấy nét (Focus-free)

Đo lường và phân tích

Phạm vi đo nhiệt độ: Tự động chuyển đổi:

-20°C đến 150°C

0°C đến 550°C

Độ chính xác đo: ±2°C hoặc ±2%, lấy giá trị lớn hơn

Đối tượng phân tích: Điểm, đường và vùng

Cảnh báo: Có

Hiển thị hình ảnh

Chế độ hình ảnh: IR, VIS, MIF, PIP

Bảng màu: Nhiều tùy chọn

Camera kỹ thuật số: 800 × 600

Chức năng

Ghi hình: Chụp ảnh và quay video

Cập nhật phần mềm: Hỗ trợ cập nhật OTA

Lưu trữ và truyền dữ liệu

Giao diện kết nối: Đầu nối USB Type-C đực (USB-C Male)

Hệ thống nguồn

Loại pin: Không sử dụng pin; thiết bị được cấp nguồn trực tiếp từ điện thoại

Công suất tiêu thụ: 620 mW

Thông số môi trường

Nhiệt độ hoạt động: -20°C đến 50°C

Cấp bảo vệ: IP54

Khả năng chịu va đập: Thử rơi từ độ cao 2 m

Kích thước và trọng lượng

Trọng lượng: 32 g

Kích thước: 58 × 24 × 17.6 mm

Phần mềm

Ứng dụng: FocusIR

Hệ điều hành: iOS / Android

Phụ kiện tiêu chuẩn

01 thiết bị camera ảnh nhiệt

Vỏ bảo vệ giao diện kết nối

Túi đựng

Hướng dẫn sử dụng nhanh

Phiếu bảo hành

Phụ kiện ( options)

Adapter USB-C sang Lightning: USB-C cái → Lightning đực

Ống kính macro từ tính: Phóng đại 15×

Bộ gá/lắp đặt từ tính
