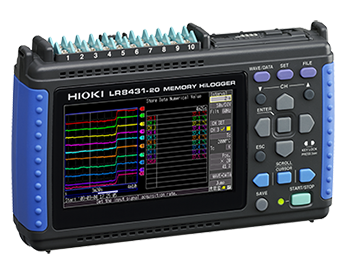

Bộ ghi dữ liệu đa năng HIOKI LR8431-20


THÔNG SỐ KỸ THUẬT
- Số kênh:
   + Analog: 10 kênh độc lập
   + Pulse: 4 kênh
- Thông số đo:
   + Điện áp : ±100 mV đến ±60 V, 1-5V f.s. 6 ranges/Max. Độ phân dải: 5μV
   + Nhiệt độ (cặp nhiệt điện): −200°C đến 2000°C/Độ phân dải 0.1°C
   + Nhiệt độ (Cảm biến Pt 100)
   + Totalized pulses: 0 đến 1000M count, 1 thang đo
   + Đếm số vòng quay: 0 đến 5000/n (r/s) f.s. 1 range/Độ phân giải 1/n (r/s)
- Tín hiệu vào.max: DC 60 V (Analog), DC -5 V đến 10 V (Pulse)
- Thời gian ghi dữ liệu:  10 ms đến 1 hour, 19 lựa chọn
- Lựa chọn bộ lọc:  50 Hz, 60 Hz, or OFF
- Dung lượng bộ nhớ: 3.5 MWords
- Giao tiếp với thiết bị bên ngoài:
   + USB 2.0*1, Điều khiển từ máy tính
   + Chuyển các tập tin thừ thẻ CF xang máy tính
   + Sao chép dữ liệu giữa thẻ CF và thẻ nhớ USB
- Hiển thị: 4.3-inch WQVGA-TFT color LCD (480 × 272 dots)
- Chức năng:
   + Lưu dữ liệu vào thẻ CF hoặc thẻ nhớ USB
   + Tính toán số liệu, vv
- Nguồn:
   + AC ADAPTER Z1005: 100 to 240 VAC (50/60 Hz)
   + BATTERY PACK 9780: Continuous use 2.5 hours
   + 12 V DC supply: 10 to 16 V
- Khối lượng sản phẩm:550g
- Kích thước sản phẩm: 176*101*41mm
- Phụ kiện đi kèm:
   + Hướng dẫn cách đo×1, CD-R (Hướng dẫn sử dụng PDF)
   + Hướng dẫn tiện ích của bộ ghi(PDF)
   + Data acquisition application program Logger Utility) ×1
   + USB cable ×1, AC adapter Z1005 ×1
- Thời gian bảo hành: 12 tháng
Chi tiết



Number of channels Analog: 10 isolated channels using scanning input method (M3 mm dia. screw terminal block)
Pulse: 4 channels (All pulse inputs share common ground with the main unit)
Measurement parameters Voltage : ±100 mV to ±60 V, 1-5V f.s. 6 ranges, Max. resolution 5μV
Temperature (thermocouples) : −200°C to 2000°C (depend on the sensor), 1 range (K, J, E, T, N, R, S, B), Max. resolution 0.1°C
Temperature (Pt 100 sensor) : not available
Humidity : not available
Totalized pulses : 0 to 1000M count, 1 range (No-voltage ‘a’ contact, open collector or voltage input), Max. resolution 1 count
Rotation count : 0 to 5000/n (r/s) f.s. 1 range (No-voltage ‘a’ contact, open collector or voltage input), Resolution 1/n (r/s) Note: n = pulses per rotation (1 to 1,000)
Max. allowable input DC 60 V (Analog input), DC -5 V to 10 V (Pulse input)
Max. rated voltage to earth AC 30 Vrms, DC 60 V (Upper limit voltage that does not cause damage when applied between input channel and chassis, and between each input channels)
Recording intervals 10 ms to 1 hour, 19 selections (All input channels are scanned at high speed during every recording interval)
Selectable Filters 50 Hz, 60 Hz, or OFF (digital filtering of high frequencies on analog channels)
Memory capacity Internal storage: 3.5 MWords (7 MB of two-byte data points, or four-byte pulse measurements), External storage: CF card or USB memory stick (only the HIOKI CF card is guaranteed for correct operation)
External Interface USB 2.0 mini-B receptacle ×1; Functions: Control from a PC, Transfers files from the installed CF card to a PC (cannot transfer files from the connected USB memory stick to a PC via USB communication), Data copy between CF card and USB memory stick
Display 4.3-inch WQVGA-TFT color LCD (480 × 272 dots)
Functions Save data to the CF Card or USB memory stick in real time, Numerical Calculations, etc.
Power supply AC ADAPTER Z1005: 100 to 240 VAC (50/60 Hz)
BATTERY PACK 9780: Continuous use 2.5 hours
12 V DC supply: 10 to 16 V (please contact HIOKI distributor for cable; less than 3 m/9.84 ft cable length)
Dimensions, mass 176 mm (6.93 in) W × 101 mm (3.98 in) H × 41 mm (1.61 in) D, 550 g (19.4 oz) (BATTERY PACK 9780 not installed)
Supplied accessories Measurement Guide ×1, CD-R (Instruction Manual PDF, Logger Utility Instruction Manual PDF, Data acquisition application program Logger Utility) ×1, USB cable ×1, AC adapter Z1005 ×1
