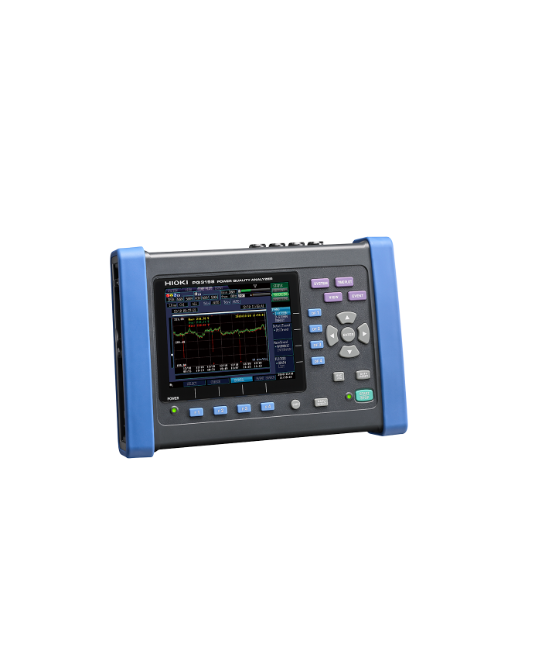

Máy phân tích chất lượng điện HIOKI PQ3198

Tuân thủ tiêu chuẩn IEC 61000-4-30: Class A

Tần số cơ bản: DC / 50 Hz / 60 Hz / 400 Hz

Các đường đo: 1 pha/2 dây, 1 pha/3 dây, 3 pha/3 dây hoặc 3 pha/4 dây + CH 4

Các thông số

Có thể đo để phát hiện bất thường: Nhiễu xung (Transient), tăng áp tạm thời (Swell), sụt áp (Dip), mất điện tạm thời (Interruption), dao động tần số (Frequency fluctuation), dòng khởi động (Inrush current), tổng méo hài (THD)

Giá trị RMS

Điện áp/dòng điện cực đại dạng sóng

So sánh dạng sóng điện áp

Hàm số sóng hài

Hệ số lệch pha

Công suất

Điện áp tín hiệu lưới (Mains signaling voltage)

Điện áp xung (Transient voltage):

2 MS/s

6 kV

Thông số đo lường

Hiệu suất:

Tính công suất CH 4

Tính hiệu suất

Hài bậc cao (Supraharmonics): 2 kHz đến 80 kHz

Công suất

Đo công suất 2 mạch

Công suất thực, công suất phản kháng, công suất biểu kiến, hệ số công suất, hệ số công suất lệch, năng lượng thực, năng lượng phản kháng

Điện áp:

Giá trị RMS 1/2 (tính theo nửa chu kỳ), giá trị RMS, cực đại dạng sóng, giá trị DC, hệ số lệch pha (reverse-phase/zero-phase), tần số (1 chu kỳ/200 ms/10 giây)

Dòng điện:

Dòng khởi động (nửa chu kỳ), giá trị RMS, cực đại dạng sóng, giá trị DC, hệ số lệch pha, hệ số K

Hài:

Từ bậc 0 (DC) đến bậc 50, điện áp/dòng điện/công suất, góc pha (điện áp/dòng), chênh pha điện áp–dòng điện, tổng méo hài (Tổng THD, điện áp/dòng điện)

Flicker:

Pst, Plt, ΔV10 (3 kênh đo đồng thời)

Inter-harmonics:

Từ bậc 0.5 đến 49.5, điện áp/dòng điện

Đo sự kiện

Số lượng sự kiện có thể ghi tối đa: 9999 sự kiện × lặp lại 366 ngày

Dạng sóng ghi nhận khi sự kiện xảy ra: 200 ms

Dạng sóng ghi trước sự kiện: 2 dạng sóng

Dạng sóng ghi sau sự kiện: tối đa 1 giây (cho 5 sự kiện liên tiếp)

Xử lý thống kê sự kiện: Không áp dụng

Đo điện áp

Cách ly CH 1/2/3 và CH 4: Có

Độ chính xác đo: Cao, ±0,1% rdg

Điện áp cực đại danh định so với đất: 600 V (CAT IV)

Đo dòng điện

Đo 4 mạch đơn pha: Có

Cung cấp nguồn cho cảm biến: Có

Đo theo chuỗi thời gian

Ghi dữ liệu 1 năm: Có

Khoảng thời gian ghi dữ liệu: 1 giây đến 2 giờ

Hỗ trợ thiết lập: Chức năng cài đặt đơn giản

Hoạt động bằng pin: 3 giờ
