Fluke Giúp Nhà Máy Phát Hiện Những Rủi Ro Điện Khó Nhận Biết Như Thế Nào?

Hỏng hóc nghiêm trọng hiếm khi xuất hiện ngay từ đầu, mà thường đến từ một quá trình âm ỉ diễn ra trong thời gian dài. Lớp cách điện suy giảm dần theo tuổi thiết bị, một điểm rò điện nhỏ bắt đầu hình thành, hệ thống tiếp địa thay đổi theo thời gian, hồ quang có thể xuất hiện, hoặc một nguồn nhiễu âm thầm len lỏi vào và ảnh hưởng đến máy móc. Những dấu hiệu này ban đầu chưa chắc đủ nghiêm trọng để khiến dây chuyền phải dừng ngay, nhưng nếu dùng đúng phương pháp đo, chúng hoàn toàn có thể được phát hiện từ sớm.

Vấn đề là mỗi khu vực trong nhà máy lại đặt ra một bài toán khác nhau: hệ thống điện mặt trời 1500 V DC, tủ trung thế, động cơ công suất lớn, trạm biến áp, hay khu vực có nguy cơ cháy nổ, mỗi nơi đòi hỏi cách đo và cách chẩn đoán riêng, không thể áp dụng một công thức chung cho tất cả. Chính vì vậy, việc thu thập dữ liệu định kỳ đóng vai trò rất quan trọng: nó giúp nhận ra những thay đổi bất thường ngay từ giai đoạn sớm, từ đó có thể chủ động lên kế hoạch xử lý, thay vì phải đợi đến khi máy móc ngừng hoạt động rồi mới bắt đầu đi tìm nguyên nhân.

Những dấu hiệu nguy hiểm có thể xuất hiện trước khi trục trặc

Phóng điện cục bộ có thể bắt đầu từ một khuyết tật rất nhỏ

Lớp cách điện bên trong tủ trung thế, máy biến áp và cáp điện phải chịu tác động của điện trường lớn trong thời gian dài. Theo thời gian, những yếu tố như bọt khí, tạp chất, vết nứt hoặc vùng vật liệu suy giảm có thể hình thành và tạo ra các điểm tập trung điện trường cục bộ.

Tại những vị trí này, quá trình ion hóa diễn ra và sinh ra các xung năng lượng nhỏ. Một lần phóng điện riêng lẻ chưa chắc đã gây hỏng ngay lập tức, nhưng nếu hiện tượng này lặp đi lặp lại trong thời gian dài, vật liệu cách điện sẽ dần xuống cấp và suy yếu.

Điều đáng lưu ý là tín hiệu phát ra từ hiện tượng này thường nằm ở dải sóng siêu âm hoặc dưới dạng tín hiệu điện từ, vượt ngoài khả năng cảm nhận của mắt và tai người. Vì vậy, đến khi lớp cách điện bị đánh thủng và hồ quang xuất hiện thì vấn đề thường đã chuyển sang mức nghiêm trọng hơn nhiều.

Fluke ii900 và Fluke ii910 giải quyết vấn đề này bằng cách sử dụng hệ thống microphone để thu nhận tín hiệu âm thanh tần số cao, sau đó hiển thị vị trí phát ra tín hiệu trực tiếp trên màn hình. Nhờ đó, kỹ sư có thể quét khu vực cần khảo sát từ khoảng cách an toàn và nhanh chóng khoanh vùng những vị trí cần đánh giá sâu hơn.

Bên cạnh khả năng phát hiện rò rỉ khí nén, dòng Fluke ii Series còn hỗ trợ phát hiện một số hiện tượng phóng điện như Corona và Partial Discharge, tùy theo ứng dụng và yêu cầu đo cụ thể.

Điện một chiều 1500 V có thể duy trì hồ quang lâu hơn dòng AC

Các dự án điện mặt trời quy mô lớn thường sử dụng điện áp DC cao nhằm giảm dòng điện và hạn chế tổn hao trên đường truyền. Mức 1500 V DC mang lại nhiều lợi ích về thiết kế và truyền tải, nhưng cũng đòi hỏi quy trình đo kiểm an toàn phải chặt chẽ hơn so với các hệ thống điện áp thấp.

Khác với dòng AC vốn có điểm đi qua 0 theo chu kỳ, giúp hồ quang có cơ hội tắt khi dòng điện giảm về mức này (dù khả năng dập tắt còn phụ thuộc nhiều yếu tố), dòng DC lại không sở hữu đặc tính đó. Chính vì vậy, một khi hồ quang xuất hiện trên mạch DC điện áp cao, nó có xu hướng duy trì liên tục, sinh ra nhiệt lượng lớn và khiến việc xử lý vấn đề trở nên nguy hiểm hơn nhiều.

Để đáp ứng nhu cầu đo kiểm trong bối cảnh này, Fluke 283 FC kết hợp cùng đầu đo A283 FC cho phép đo điện áp DC lên đến 1500 V và dòng AC/DC lên đến 60 A. Nhờ thiết kế dạng kẹp dòng, kỹ thuật viên có thể thực hiện phép đo mà không cần đưa dây dẫn vào trực tiếp thiết bị chính. Tham khảo tại: /fluke-283-fc-thiet-lap-chuan-an-toan-moi-cho-he-thong-solar-1500v-1415/ne.html

Bên cạnh đó, Fluke GFL-1500V được phát triển riêng cho nhu cầu truy tìm lỗi chạm đất trên các hệ thống điện mặt trời điện áp cao, giúp xác định nhanh vị trí xảy ra sự cố và rút ngắn đáng kể thời gian dò tìm thủ công trên từng chuỗi pin.

Cuối cùng, Fluke T6 1000 PRO ứng dụng công nghệ FieldSense, cho phép đo điện áp và dòng điện AC mà không cần tiếp xúc trực tiếp với phần dẫn điện bằng que đo, trong các ứng dụng tương thích.

Cách điện suy giảm như thế nào?

Động cơ, máy biến áp và cáp động lực phải chịu tác động kéo dài của nhiệt, độ ẩm, rung động và các đợt quá áp, khiến vật liệu cách điện có thể suy giảm dần dù bề mặt bên ngoài chưa hề xuất hiện dấu hiệu bất thường nào.

Trong bối cảnh đó, giá trị điện trở cách điện giảm theo thời gian là một chỉ báo đáng theo dõi. Việc so sánh kết quả giữa các lần đo giúp nhận ra xu hướng xuống cấp từ sớm, trước khi xảy ra chạm chập hay sự cố pha đất, bởi một con số riêng lẻ thường chưa đủ phản ánh toàn bộ tình trạng cách điện mà cần cả chuỗi dữ liệu ghi nhận qua nhiều lần đo để thấy rõ tốc độ và xu hướng thay đổi.

Đáp ứng nhu cầu này, Fluke 1537 hỗ trợ đo điện trở cách điện ở mức điện áp thử cao, kèm chức năng xả điện áp dư sau phép đo, còn Fluke 1587 FC tích hợp đồng hồ vạn năng True RMS cùng máy đo điện trở cách điện, phục vụ linh hoạt cho các phép đo trên động cơ, cáp và mạch điện.

Tiếp địa suy giảm có thể ảnh hưởng đến khả năng thoát dòng sự cố

Hệ thống tiếp địa cần tạo ra lối dẫn thích hợp cho dòng lỗi và dòng sét lan truyền, nhưng giá trị đo có thể thay đổi theo thời gian do ăn mòn, độ ẩm đất biến động, tác động cơ học hoặc thay đổi kết cấu công trình. Vì vậy, phương pháp đo cần được lựa chọn phù hợp với cấu trúc tiếp địa thực tế, bởi khu vực có mạng tiếp địa phức tạp hoặc không thuận tiện để đóng cọc sẽ đặt ra yêu cầu khác hẳn so với một hệ thống đơn giản.

Fluke 1625 2 KIT đáp ứng nhu cầu này với khả năng đo điện trở đất và điện trở suất đất, cùng chức năng lọc nhiễu mạnh phù hợp với môi trường công nghiệp nhiều tác động.

Tuy nhiên, kết quả đo cần được đối chiếu cùng hồ sơ thiết kế và các yêu cầu kỹ thuật liên quan, vì giá trị điện trở đất chỉ phản ánh một phần tình trạng tiếp địa. Chất lượng dây dẫn, điểm liên kết và các mối nối đẳng thế cũng là những yếu tố quan trọng không kém, cần được xem xét đồng thời để có bức tranh đầy đủ về hệ thống.

Nhiệt bất thường thường xuất hiện trước tiên

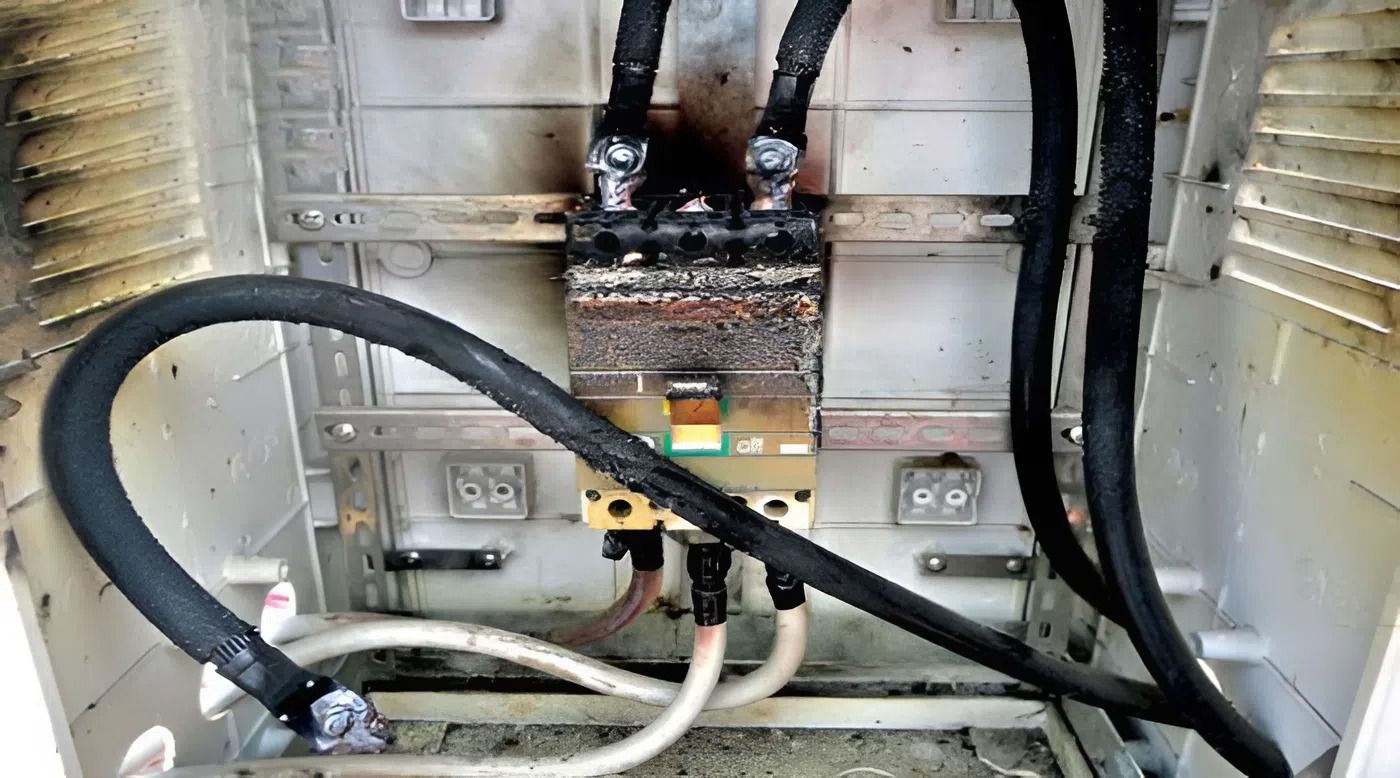

Đầu nối, cầu dao, thanh cái hoặc các bộ phận của động cơ có thể nóng lên do tiếp xúc kém, quá tải hoặc mất cân bằng, và nhiệt độ tăng bất thường tại một vị trí thường là dấu hiệu đáng để tìm nguyên nhân sớm. Với những khu vực có nguy cơ cháy nổ, thiết bị đo còn cần đáp ứng đúng phân vùng nguy hiểm và tiêu chuẩn an toàn tương ứng.

Fluke 568 Ex được thiết kế riêng cho môi trường này, đạt các chứng nhận liên quan đến khu vực có nguy cơ cháy nổ, đồng thời hỗ trợ đo nhiệt độ từ xa tại đường ống, bồn chứa và các cụm máy mà không cần tiếp cận quá gần nguồn nhiệt. Nhờ đó, người đo có thể theo dõi điểm nóng mà không phải mở tủ hay tiếp xúc trực tiếp với bộ phận đang hoạt động.

Tủ điện hạ thế cần đánh giá gì trước khi cấp nguồn?

Một hệ thống điện mới hoặc tủ điện vừa sửa chữa lớn cần được đánh giá nhiều hạng mục trước lúc cấp nguồn, chẳng hạn thông mạch dây dẫn, điện trở cách điện, trở kháng vòng lặp và khả năng hoạt động của các thiết bị bảo vệ. Fluke 1664 FC hỗ trợ nhiều phép đo dành cho công tác kiểm tra điện hạ thế theo nhóm yêu cầu của IEC 61557.

Các phép đo giúp phát hiện lỗi đấu nối, vấn đề ở mạch bảo vệ hoặc những điểm chưa đáp ứng yêu cầu kỹ thuật trước lúc đưa tủ điện vào sử dụng.

Nên sắp xếp các phép đo như thế nào để không chờ đến lúc có bất thường

Một quy trình hợp lý thường bắt đầu bằng phương pháp khảo sát nhanh trên phạm vi rộng, sau đó khu vực nào xuất hiện dấu hiệu bất thường sẽ được đánh giá sâu hơn bằng các phép đo chuyên biệt. Có thể triển khai theo trình tự như sau:

Ở bước khảo sát nhanh, Fluke ii900 hoặc Fluke ii910 được dùng để tìm rò rỉ khí nén và một số dấu hiệu phóng điện ngay từ khoảng cách an toàn. Tiếp đến là bước đo chuyên sâu, sử dụng Fluke 1535, Fluke 1537, Fluke 1587 FC và Fluke 1625 2 KIT để đánh giá tình trạng cách điện và tiếp địa.

Song song đó, việc đo tại nguồn điện áp cao sẽ dùng Fluke 283 FC/PV, A283 FC, Fluke GFL 1500V hoặc Fluke T6 1000 PRO, tùy theo cấu trúc và yêu cầu cụ thể của từng nguồn điện. Cuối cùng, khâu theo dõi dữ liệu đóng vai trò gắn kết toàn bộ quy trình: kết quả cần được ghi nhận theo từng thiết bị, khu vực và thời điểm đo, để từ đó nhận ra xu hướng thay đổi rõ ràng hơn qua nhiều lần khảo sát.

Giá trị của một bộ giải pháp đo không nằm ở số lượng máy được trang bị, mà ở khả năng trả lời đúng các câu hỏi kỹ thuật: máy nào đang có dấu hiệu xuống cấp, vấn đề xuất hiện tại đâu, mức thay đổi có đáng lo ngại hay chưa và cần xử lý ngay hay có thể đưa vào kế hoạch bảo trì.

Dữ liệu đo giúp công tác bảo trì có cơ sở rõ ràng hơn so với phỏng đoán. EMIN cung cấp các giải pháp đo Fluke cho nhiều nhóm ứng dụng, gồm điện mặt trời 1500 V DC, tủ điện, động cơ, cáp động lực, tiếp địa và khu vực có nguy cơ cháy nổ.
