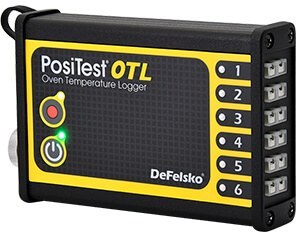

PosiTest OTL dùng để đo và lưu trữ nhiệt độ tại nhiều vị trí của chi tiết khi đi qua lò gia nhiệt theo mẻ hoặc băng tải. Máy ghi nhiệt độ lò nhận tối đa 6 cảm biến cặp nhiệt điện loại K, lưu dữ liệu để phân tích và lập báo cáo trên PosiSoft Desktop. Dữ liệu này giúp kiểm tra lò có đạt và duy trì mức nhiệt yêu cầu hay không, đặc biệt trong công đoạn đóng rắn sơn bột.
Vì sao cần ghi nhiệt độ lò khi đóng rắn sơn bột?
Máy ghi nhiệt độ lò giúp xác nhận chi tiết được giữ ở nhiệt độ cao trong khoảng thời gian xác định để đạt quá trình đóng rắn. Một vùng sơn bột đóng rắn chưa đủ có thể không đáp ứng yêu cầu độ bền dù bề ngoài không khác biệt rõ ràng.
Việc theo dõi hồ sơ nhiệt độ còn hỗ trợ kiểm tra tính ổn định của lò trong vận hành. Dữ liệu thu được có thể dùng để tối ưu quá trình nung hoặc đóng rắn, tìm nhanh bất thường và hạn chế tiêu hao năng lượng không cần thiết.
Hồ sơ nhiệt độ lò là gì?
Hồ sơ nhiệt độ lò là bản ghi nhiệt độ tại nhiều điểm trên một chi tiết trong suốt quá trình gia nhiệt. Các điểm đo có thể thuộc khu vực mỏng, dày, cao, thấp của chi tiết và ít nhất một điểm đo nhiệt độ không khí.
Cách ghi này khác với việc chỉ xem nhiệt độ hiển thị của lò: dữ liệu phản ánh nhiệt độ thực tế tại chi tiết theo thời gian. Nhờ đó, người dùng có cơ sở đối chiếu quá trình nhiệt với yêu cầu áp dụng cho sản phẩm.
Quy trình sử dụng Máy ghi nhiệt độ lò
Quy trình cơ bản gồm gắn cảm biến vào chi tiết, đặt bộ ghi vào hộp bảo vệ nhiệt, đưa cả bộ ghi và chi tiết qua lò, rồi phân tích dữ liệu sau khi hoàn tất. Số lượng và vị trí cảm biến cần phù hợp với các vùng cần theo dõi của chi tiết.
- Kết nối tối đa 6 cảm biến nhiệt với bộ ghi và các vị trí cần đo trên chi tiết.
- Đặt bộ ghi dữ liệu vào hộp cản nhiệt.
- Đưa bộ ghi cùng chi tiết thử qua lò theo mẻ hoặc băng tải.
- Tải, phân tích và lập báo cáo từ dữ liệu nhiệt độ thu được.
PosiTest OTL đo và lưu dữ liệu như thế nào?
Máy ghi nhiệt độ lò PosiTest OTL sử dụng tối đa 6 kênh cặp nhiệt điện loại K để ghi nhiệt độ không khí hoặc nhiệt độ bề mặt. Thiết bị ghi số đo mỗi 2 giây, có thời gian ghi tối đa 22 giờ và bộ nhớ lưu tối đa 40.000 bộ dữ liệu, tương ứng 240.000 số đọc.
Dữ liệu có thể được chuyển sang PosiSoft Desktop để xem và phân tích theo từng mẻ. Phần mềm hiển thị nhiệt độ theo thời gian và cho phép so sánh đồ thị dữ liệu mới với hồ sơ tham chiếu đã lưu.
Nên chọn loại đầu dò nào để theo dõi nhiệt độ lò?
Loại đầu dò phụ thuộc vào vị trí gắn và loại nhiệt độ cần đo. Các đầu dò dùng cho nhiệt độ không khí hoặc bề mặt, với cáp bọc lưới thép không gỉ dài 1,8 m, 3,6 m hoặc 6 m.
- Đầu dò kẹp lò xo: gắn cảm biến không khí hoặc bề mặt bằng kẹp, phù hợp với nhiều kích thước chi tiết.
- Đầu dò từ tính: gắn cảm biến bằng nam châm lên chi tiết bằng thép.
- Đầu dò dạng vòng đệm: gắn cảm biến bề mặt vào chi tiết bằng vít hoặc bu lông.
PosiTest OTL Kit và PosiTest OTL XT Kit khác nhau thế nào?
Máy ghi nhiệt độ lò PosiTest OTL Kit gồm bộ ghi nhiệt độ, hộp nhiệt độ cao bằng thép không gỉ có lớp cách nhiệt sợi thủy tinh, giá đỡ, 6 thẻ nhận dạng đầu dò khắc chữ và hộp mang theo. PosiTest OTL XT Kit bao gồm các thành phần này nhưng có giá đỡ cải tiến kèm tản nhiệt để tăng khả năng chịu đựng ở nhiệt độ cao.
Đặc tính nhiệt thực tế phụ thuộc vào nhiệt độ, thời gian và cấu hình bộ kit. Hộp cản nhiệt bằng thép không gỉ cùng lựa chọn giá đỡ được nêu có khả năng chịu nhiệt đến 300°C trong tối đa 300 phút, theo điều kiện cấu hình và vận hành.
Phần mềm PosiSoft Desktop hỗ trợ kiểm soát quá trình ra sao?
PosiSoft Desktop hỗ trợ phân tích dữ liệu theo từng đầu dò và tạo báo cáo với các trường thông tin có thể tùy chỉnh. Phần mềm có thể thiết lập đồng thời tối đa ba ngưỡng nhiệt độ để tính thời gian nhiệt độ vượt ngưỡng cho từng đầu dò. Chức năng Cure Index cho phép nhập nhiệt độ kích hoạt và lịch đóng rắn để so sánh yêu cầu với nhiệt độ thực tế của lò và chi tiết. Tùy chọn Start at Temperature có thể đặt thời gian đã trôi về 0 khi đầu dò được chọn vượt qua một nhiệt độ đã xác định, đại diện cho thời điểm thiết bị đi vào lò.
Nên so sánh khi cần đánh giá sự thay đổi nhiệt độ theo thời gian giữa các mẻ. Phần mềm có thể hiển thị dữ liệu mẻ cùng một mẫu tham chiếu đã lưu, giúp nhận biết khác biệt trực quan giữa các đường nhiệt độ.
Máy ghi biểu đồ nhiệt độ cung cấp dữ liệu để kiểm tra nhiệt độ lò và nhiệt độ chi tiết có diễn biến tương đồng hồ sơ tham chiếu hay không.
