Biên dạng bề mặt bê tông CSP là mức độ nhám tạo ra sau công đoạn chuẩn bị bề mặt. Việc làm sạch và tạo nhám thường được yêu cầu trước khi thi công lớp phủ hoặc lớp lót vì độ sâu biên dạng có thể ảnh hưởng đến độ bám dính và hiệu quả làm việc của hệ phủ.
Có hai cách đánh giá chính từ dữ liệu nguồn: so sánh trực quan với chip CSP của ICRI hoặc đo trực tiếp theo phương pháp định lượng ASTM D8271 bằng panme đo sâu điện tử. Phương pháp cần dùng nên được nêu rõ trong yêu cầu kỹ thuật.
Biên dạng bề mặt bê tông CSP là gì và vì sao cần kiểm tra?
Biên dạng bề mặt bê tông, hay độ nhám bề mặt, là hình thái các đỉnh và hõm được tạo ra trên bê tông đã chuẩn bị. Bề mặt có thể được tạo nhám bằng phun làm sạch bằng hạt mài, ăn mòn axit, mài, phun bi hoặc các dụng cụ va đập và tạo nhám.
Mức nhám không chỉ là yếu tố quan sát bề ngoài. Độ sâu biên dạng thu được có thể tác động đến khả năng bám dính và hiệu năng của lớp phủ hoặc lớp lót, vì vậy nhà sản xuất vật liệu phủ hay chủ công trình có thể quy định yêu cầu làm sạch và tạo nhám trước khi lắp đặt.
Chip CSP ICRI đánh giá độ nhám bê tông như thế nào?

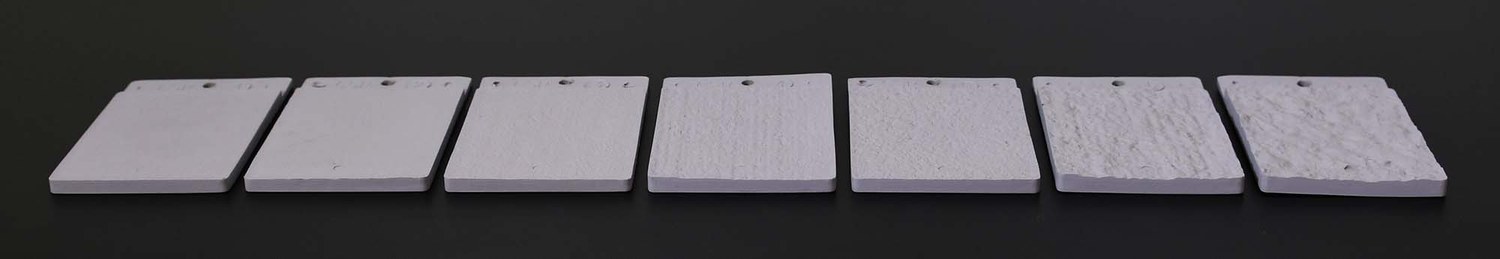

Chip CSP ICRI là phương pháp so sánh bằng mắt và cảm nhận bề mặt để xác định mức nhám gần nhất của bê tông đã xử lý. Bộ chip gồm 10 mức biên dạng CSP, phản ánh các mức độ nhám có thể liên quan đến những phương pháp chuẩn bị bề mặt khác nhau.
Người kiểm tra đối chiếu bề mặt bê tông thực tế với chip, sau đó báo cáo số chip giống nhất. Cách này được công nhận rộng rãi và thường được chỉ định, nhưng có tính định tính vì kết quả phụ thuộc một phần vào nhận định của người kiểm tra.
Khi nào nên đo trực tiếp theo ASTM D8271?
Nên dùng phép đo trực tiếp theo ASTM D8271 khi yêu cầu cần giá trị định lượng về độ sâu biên dạng trên bê tông đã chuẩn bị. Phương pháp này sử dụng panme đo sâu điện tử có đế phẳng và đầu dò lò xo để đo khoảng cách từ các đỉnh cục bộ cao đến hõm mà đầu dò đi vào.
PosiTector SPG TS là một ví dụ về thiết bị được nêu trong dữ liệu nguồn cho phương pháp này. Đế phẳng của thiết bị tựa trên các đỉnh cao nhất tại vị trí đo, còn đầu dò tiếp cận phần hõm; thiết bị được mô tả có thể đo trực tiếp chiều cao biên dạng đến 6 mm mà không cần dùng vật liệu tạo bản sao.
Đánh giá bằng chip CSP khác gì phép đo kỹ thuật số?
Khác biệt cốt lõi là chip CSP cho kết quả định tính dưới dạng số chip tương đồng, trong khi phép đo theo ASTM D8271 cho kết quả định lượng về độ sâu biên dạng. Hai kết quả không nên được xem là cùng một dạng báo cáo nếu yêu cầu kỹ thuật chưa quy định cách quy đổi hoặc phương pháp sử dụng.
Một nghiên cứu được nêu trong dữ liệu nguồn đã lập bảng đối chiếu để chuyển từ đánh giá CSP định tính sang khoảng biên dạng định lượng. Bảng này chỉ trình bày khoảng cho CSP 1–7, do chỉ các mức đó được nghiên cứu; các giá trị đã được làm tròn và dung sai được thiết lập dựa trên dữ liệu độ lệch chuẩn.
Vì sao không nên nhầm phép đo trực tiếp với đo trên bản sao epoxy?
Phép đo trực tiếp trên bề mặt và phép đo gián tiếp trên bản sao epoxy có thể cho kết quả khác nhau. Trong nghiên cứu được mô tả, các bản sao epoxy của CSP 1–7 đều cho chiều cao biên dạng lớn hơn và độ lệch chuẩn dữ liệu cũng lớn hơn so với phép đo trực tiếp.
Lý do thực nghiệm là đầu dò hình nón 60° có lò xo có thể xuyên vào vật liệu cao su mềm của chip CSP, tạo giá trị cao không đúng. Vì thế, nhóm nghiên cứu đã dùng khuôn silicone và epoxy cứng để tạo bản sao, nhưng bản sao vẫn không đồng nhất với phép đo trực tiếp trên bề mặt.
PosiTector SPG TS hỗ trợ kiểm soát dữ liệu đo ra sao?
Theo dữ liệu nguồn, PosiTector SPG TS hỗ trợ đo nhanh hơn 50 lần đọc mỗi phút và có bộ nhớ lưu dữ liệu để ghi chép, xem lại hoặc chia sẻ phục vụ phân tích. Thiết bị cũng có chế độ thống kê hiển thị giá trị trung bình, độ lệch chuẩn và độ sâu nhỏ nhất/lớn nhất.
Tính năng cảnh báo HiLo phát tín hiệu âm thanh và hình ảnh khi kết quả vượt giới hạn do người dùng đặt. Các tính năng này phù hợp với nhu cầu theo dõi nhiều điểm đo trên bề mặt rộng, nhưng giới hạn chấp nhận vẫn phải căn cứ vào yêu cầu kỹ thuật của công việc.
Làm thế nào để xác định bề mặt bê tông có phù hợp yêu cầu CSP?
Việc xác định sự phù hợp cần bắt đầu bằng yêu cầu biên dạng được nêu rõ và phương pháp đánh giá tương ứng. AMPP SP21513 được đề cập là quy trình hướng dẫn vị trí đo, số lượng phép đo và cách nhận diện khu vực không phù hợp trên nền bê tông.
Quy trình này đề cập hai phương pháp: panme đo sâu theo ASTM D8271 và chip CSP 1–10 theo hướng dẫn ICRI 310.2R. Khi hồ sơ yêu cầu áp dụng phép đo định lượng, cần chỉ rõ đo trực tiếp hay đo trên bản sao, bởi hai cách này đã cho thấy khác biệt trong nghiên cứu nêu trên.
