Công Tắc Dòng Chảy (Flow Switch) là gì?
Công tắc dòng chảy hay còn gọi là flow switch / công tắc lưu lượng là thiết bị dùng để phát hiện và giám sát sự hiện diện hoặc mức lưu lượng của dòng chất lỏng hoặc khí trong đường ống. Khi dòng chảy vượt qua hoặc dưới một giá trị cài đặt, công tắc này kích hoạt tín hiệu ON/OFF cho hệ thống điều khiển như PLC, tủ bơm hoặc báo động. Công tắc dòng chảy đóng vai trò quan trọng trong việc giám sát lưu lượng, bảo vệ thiết bị như máy bơm, tăng hiệu suất vận hành và an toàn hệ thống.

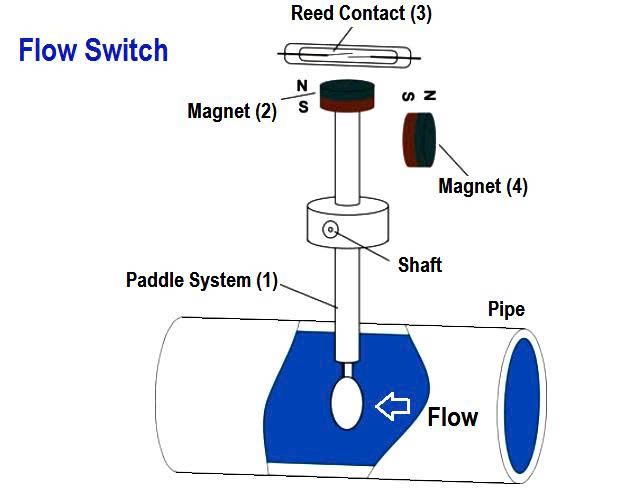

Nguyên Lý Hoạt Động Công Tắc Dòng Chảy
Phát hiện dòng chảy: Khi có nước, khí hoặc chất lỏng đi qua đường ống, công tắc sẽ nhận biết được sự chuyển động đó thông qua bộ phận cảm biến bên trong. Nếu dòng chảy thay đổi so với mức đã cài đặt, thiết bị sẽ phản hồi tương ứng.
Tín hiệu ON/OFF: Khi lưu lượng đạt hoặc vượt mức cài đặt, công tắc sẽ chuyển trạng thái và gửi tín hiệu về tủ điều khiển, PLC hoặc hệ thống bơm. Nhờ vậy, hệ thống có thể tự động bật, tắt hoặc kích hoạt cảnh báo theo cấu hình ban đầu.
Phân Loại Công Tắc Dòng Chảy Phổ Biến
1. Công tắc dòng chảy cơ học
Công tắc dòng chảy dạng quạt, pit tông.
Ưu điểm: chi phí thấp, dễ lắp đặt.
Nhược điểm: độ chính xác thấp hơn so với loại điện tử.
2. Công tắc dòng chảy điện tử
Sử dụng cảm biến điện tử để phát hiện lưu lượng chính xác hơn.
Phù hợp với hệ thống tự động hóa cao, độ nhạy tốt hơn, ít bảo trì.
Tham khảo sản phẩm tại: Danh mục Công tắc dòng chảy EMIN phân phối
Ứng Dụng Công Tắc Dòng Chảy Trong Thực Tế
Bảo vệ máy bơm và thiết bị: Công tắc dòng chảy sẽ ngắt máy bơm khi không có dòng chất lỏng, tránh bơm chạy khô gây hư hỏng.
Hệ thống HVAC, PCCC - Báo cháy: Trong hệ thống điều hòa và PCCC, thiết bị giám sát chất lượng nước giúp kích hoạt báo động khi có nước chảy trong hệ thống phun nước.
Ứng dụng trong dây chuyền sản xuất, xử lý nước: thiết bị đo lưu lượng nước; thiết bị giám sát lưu lượng và tốc độ dòng chảy trong xăng, dầu, hóa chất, nước thải.
Hướng Dẫn Cách Đấu Công Tắc Dòng Chảy
Trước khi thao tác đấu nối công tắc dòng chảy, đảm bảo đã ngắt nguồn điện và tắt van lưu chất.
Bước 1: Chuẩn bị vị trí lắp
Lựa chọn vị trí đường ống phù hợp (ngang hoặc dọc).
Đảm bảo đường ống sạch, không cản trở dòng chảy.

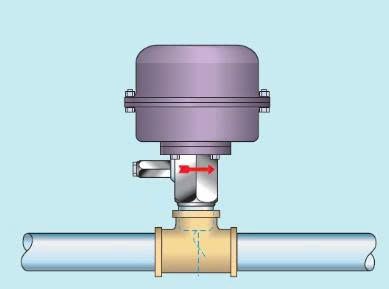

Bước 2: Gắn công tắc vào đường ống
Dùng co chữ T (tee fitting) hoặc điểm nối ren để gắn công tắc.
Đảm bảo mũi tên chỉ hướng dòng chảy theo đúng chiều chất lỏng lưu thông.
Bước 3: Kết nối tín hiệu
Nối tiếp điểm NO/NC trên công tắc vào hệ thống điều khiển (PLC / tủ điện).
Đảm bảo kết nối phù hợp để tín hiệu ON/OFF phản hồi chính xác.
Bước 4: Kiểm tra hoạt động đấu nối công tắc dòng chảy hoàn tất
Mở van, bật nguồn và quan sát tín hiệu hoạt động đúng theo cài đặt lưu lượng.
Lợi Ích Khi Sử Dụng Công Tắc Dòng Chảy
Tăng an toàn cho hệ thống: Giám sát lưu lượng chất kịp thời, bảo vệ bơm
Tối ưu hoạt động thiết bị tự động: Liên kết PLC, bơm, van điều khiển
Giảm chi phí hoạt động: Tránh hư hỏng thiết bị, tăng tuổi thọ
Phù hợp nhiều ứng dụng công nghiệp: HVAC, xử lý nước, PCCC, dây chuyền sản xuất
