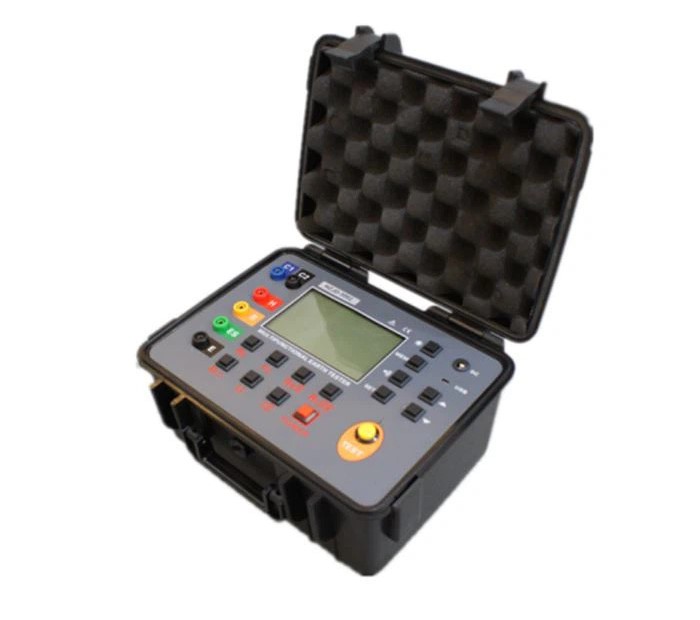

Thiết bị đo điện trở đất Huazheng HZJD-3002 (30.00kΩ)

Chức năng:Đo điện trở đất, Điện trở DC, Điện áp đất, dòng điện xoay chiều

Nhiệt độ và độ ẩm môi trường: 23℃ ± 5℃, dưới 75% rh

Điện áp nhiễu: <20V (nên tránh)

Dòng điện nhiễu: <2A (nên tránh)

Đo khoảng cách điện cực R: a＞5d

Khoảng cách điện cực ρ đo được: a＞20h

Nguồn điện: Pin axit chì DC 6V 4.5Ah kéo dài hơn 100 giờ ở chế độ chờ

Đèn nền: Đèn nền có thể điều khiển, thích hợp sử dụng ở những nơi thiếu sáng

Chế độ đo: Đo bốn dây, ba dây chính xác, đo hai dây đơn giản, Phương pháp lựa chọn: phương pháp kẹp đôi để đo điện trở nối đất

Phương pháp đo lường:

Đo phương pháp 2.3.4 dây: Phương pháp phân cực, dòng đo tối đa 20mA

Điện trở suất của đất: phương pháp bốn cực

Đo độ chọn lọc: Phương pháp phân cực, đo dòng điện tối đa 20mA

Phương pháp kẹp đôi: phương pháp đo độ tự cảm lẫn nhau không tiếp xúc, dòng thử tối đa 1mA

Điện trở DC: phương pháp phân cực

Dòng điện xoay chiều: chỉnh lưu trung bình (kẹp)

Điện áp mặt đất: Chỉnh lưu trung bình (giữa giao diện S-ES)

Dạng sóng điện áp thử nghiệm: Sóng hình sin

Tần số kiểm tra: 128Hz

Dòng điện kiểm tra ngắn mạch: AC tối đa 20mA

Điện áp kiểm tra mạch hở: AC 28V tối đa

Khoảng cách điện cực: 1m～100m

Chế độ hiển thị: Màn hình LCD lớn 4 bit, có đèn nền

Hướng dẫn đo: Đèn LED nhấp nháy trong quá trình đo

Kích thước LCD: 111mm × 68mm

Trường hiển thị LCD: 108mm × 65mm

Kích thước dụng cụ: L/W/H：277.2mm×227.5mm×153mm

Kích thước kẹp: L/T/H:101mm×27mm×214mm

Vạch thử: 4 dải: đỏ 15m, đen 15m, vàng 10m, xanh 10m mỗi dải

Vạch thử đơn giản 2 dải: vàng 1.5m, xanh mỗi dải 1.5m

Thanh nối đất phụ: 4 chiếc:φ10mm×200mm

Kẹp dòng: 2 CÁI: Phích cắm chuối

Kích thước kẹp dòng:

Đường kính: φ50mm

Dây kẹp hiện tại: Chiều dài 2m

Đo thời gian:

Dòng điện xoay chiều: khoảng 2 lần/giây;

Điện áp nối đất: khoảng 2 lần/giây;

Điện trở nối đất, điện trở suất của đất: khoảng 7 giây/lần

Đường dây điện áp:

Đo dưới AC100V (không thể sử dụng chức năng đo điện áp mặt đất để đo công suất thương mại)

Giao diện USB: Với giao diện USB, dữ liệu lưu trữ có thể được tải lên máy tính, lưu và in

Đường truyền thông: Một đường truyền thông USB, dài 1,5m

Lưu trữ dữ liệu: 500 nhóm, lưu trữ "MEM" biểu thị, ký hiệu "FULL" nhấp nháy cho biết bộ nhớ đã đầy

Xem xét dữ liệu: Chức năng xem xét dữ liệu: hiển thị ký hiệu "MR"

Hiển thị tràn: Chức năng tràn vượt quá phạm vi: hiển thị biểu tượng "OL"

Chỉ báo dòng điện thấp của kẹp hiện tại:

Khi đo bằng phương pháp lựa chọn hoặc phương pháp kẹp đôi, khi tín hiệu dòng điện mà kẹp dòng điện nhận được nhỏ hơn 0,5 mA, biểu tượng sẽ hiển thị và lúc này, cần kiểm tra hướng kẹp của kẹp dòng A.

Kiểm tra nhiễu: Tự động nhận dạng tín hiệu nhiễu, hiển thị ký hiệu “NOISE” khi điện áp nhiễu cao hơn 5V

Kiểm tra nối đất phụ: Có chức năng kiểm tra điện trở nối đất phụ, 0.00KΩ ~ 30kΩ(Rhmax = 3kΩ +100R <50kΩ; Rs max = 3kΩ +100R <50kΩ)

Chức năng báo động: Báo động khi giá trị đo được vượt quá giá trị cài đặt báo động

Điện áp pin: Hiển thị thời lượng pin theo thời gian thực, nhắc nhở sạc pin kịp thời khi điện áp pin yếu

Tự động tắt máy: “APO” Cho biết, tự động tắt máy sau 15 phút

Sự tiêu thụ năng lượng:

Chế độ chờ: Tối đa 40mA (Tắt đèn nền)

Bật đèn nền: Max 43mA

Đo: Tối đa 120mA (Tắt đèn nền)

Cân nặng:

Dụng cụ: 2430g (bao gồm pin)

Kẹp hiện tại: 940g (2 CÁI)

Đường kiểm tra: 1300g (bao gồm cả đường kiểm tra đơn giản)

Thanh nối đất phụ: 850g(4 chiếc)

Nhiệt độ và độ ẩm làm việc: -10℃ ～ 40℃ ； dưới 80% rh

Nhiệt độ và độ ẩm bảo quản: -20℃～60℃；dưới 70%rh

Bảo vệ quá tải: Điện trở nối đất: AC 280V/3 giây giữa H-E và S-ESports

Điện trở cách điện: Hơn 20MΩ (500V giữa mạch và vỏ)

Khả năng chịu áp suất: AC 3700V/rms (giữa mạch và vỏ)

Đặc tính điện từ: IEC61326(EMC)

Phù hợp với quy định an toàn:

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、mức ô nhiễm 2)；IEC61010-031；

IEC61557-1 (điện trở nối đất) ；

IEC61557-5 (điện trở suất của đất) ；

JJG 366-2004. JJG 366-2004 (máy đo điện trở đất)；

JJG 1054-2009(Kẹp điện trở nối đất).
