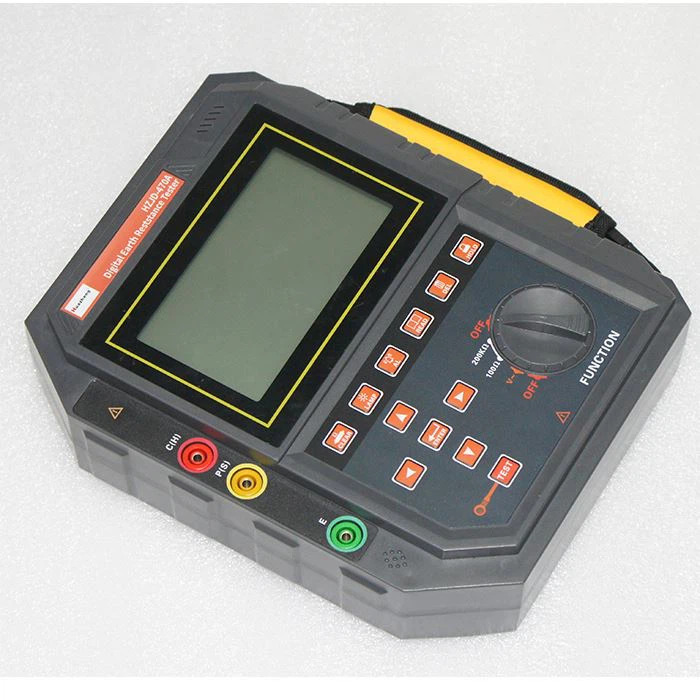

Thiết bị đo điện trở đất kĩ thuật số di động Huazheng HZJD-470A

Chức năng: Đo điện trở đất, điện áp đất, đo điện trở thấp

Nguồn điện: Pin lithium có thể sạc lại DC 14.8V 2600mAh, pin được sạc đầy ở mức khoảng 16,8V

Đèn nền: Đèn nền màn hình trắng có thể điều chỉnh, thích hợp sử dụng trong điều kiện tối

Phương pháp đo: Phương pháp ba dây chính xác và phương pháp hai dây đơn giản để đo điện trở nối đất

Phương pháp đo:

Đo điện trở đất: Phương pháp thay đổi cực dòng điện định mức

Điện áp nối đất: chỉnh lưu giá trị trung bình (giữa các giao diện PE)

Phạm vi:

Điện trở đất: 0Ω～200KΩ

Điện áp đất: AC 0V～600V (50Hz/60Hz)

Độ phân giải: 0.001Ω; 0.005V

Độ chính xác

Điện trở đất: ±2%rdg±5dgt

Ghi chú:

Kết nối phụ Rc: lỗi 500Ω~1000Ω ±±5dgt

Kết nối phụ Rp: lỗi 500Ω~10KΩ±±3dgt

Khi điện áp nhiễu là 5V, sai số bổ sung là ≤±5%rdg± 5dgt

Điện áp đất: ±2%rdg±3dgt (50Hz/60Hz)

Dạng sóng điện áp thử nghiệm: Sóng hình sin

Tần số kiểm tra: 700Hz

Kiểm tra dòng điện:

Phạm vi 0Ω ~ 100Ω: dòng điện không đổi khoảng 20mA

Phạm vi 100Ω~200KΩ: dòng điện không đổi khoảng 0.1mA

Điện áp kiểm tra mạch hở: AC 40Vmax

Kích thước sản phẩm:

Kích thước thiết bị: chiều dài, chiều rộng và chiều cao 258mm × 215mm × 83mm

Kích thước gói hàng: 270mm*160mm*250mm

Dây kiểm tra: 3 chiếc: đỏ 15m, vàng 10m, xanh 5m mỗi miếng

Dây kiểm tra đơn giản: 2 chiếc: 1 chiếc đỏ 1.6m và 1 chiếc xanh 1.6m

Thanh đất phụ trợ: 2 cái: φ 10mm×200mm

Thời gian đo: Điện áp đất: khoảng 2 lần/giây; Điện trở đất: khoảng 5 giây/lần

Số lần đo: Hơn 5000 lần (kiểm tra ngắn mạch, kiểm tra một lần, dừng 30 giây và kiểm tra lại)

Điện áp đường dây: Đo dưới AC 600V
