Bộ gia nhiệt Cartridge

Trong nhiều hệ thống gia nhiệt công nghiệp, yêu cầu thường không chỉ là tạo nhiệt mà còn phải truyền nhiệt nhanh, tập trung và ổn định trong không gian lắp đặt hẹp. Đó là lý do bộ gia nhiệt Cartridge được sử dụng rộng rãi trong khuôn, đầu gia nhiệt, thiết bị đóng gói, máy dán nhãn, máy ép nhiệt và nhiều cụm cơ khí cần gia nhiệt cục bộ với mật độ công suất cao.

Danh mục này tập trung vào các dòng cartridge heater dùng trong môi trường sản xuất và OEM, phù hợp cho nhu cầu thay thế, đồng bộ thiết bị hoặc thiết kế hệ thống mới. Các sản phẩm nổi bật đến từ OMEGA, với nhiều lựa chọn về chiều dài, đường kính, điện áp và mức công suất để đáp ứng các bài toán nhiệt khác nhau.

Đặc điểm phù hợp của bộ gia nhiệt Cartridge trong ứng dụng công nghiệp

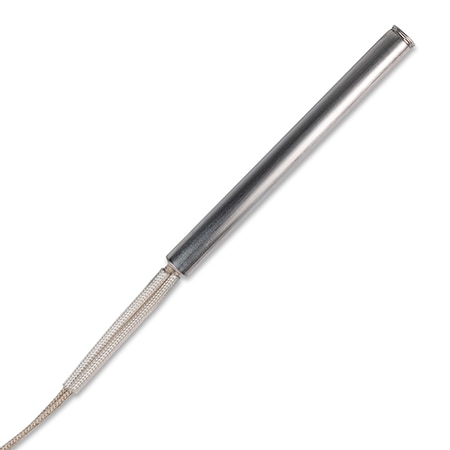

Cartridge heater là dạng thanh gia nhiệt hình trụ, được lắp chặt vào lỗ khoan trên khối kim loại để truyền nhiệt bằng tiếp xúc trực tiếp. Cấu trúc này giúp nhiệt tập trung vào đúng vùng cần gia nhiệt, nhờ đó cải thiện tốc độ làm nóng và hỗ trợ kiểm soát nhiệt độ tốt hơn trong các cụm máy có không gian hạn chế.

So với các giải pháp gia nhiệt ngoài bề mặt, cartridge heater thường được ưu tiên khi cần gia nhiệt cục bộ, yêu cầu độ đồng đều tương đối trên thân gia nhiệt và cần tích hợp gọn trong khuôn, đầu ép hoặc cụm kim loại đặc. Đây cũng là lựa chọn phổ biến cho các hệ thống phải vận hành lặp lại theo chu kỳ với tải nhiệt thay đổi.

Ứng dụng thực tế trong dây chuyền sản xuất

Dựa trên các sản phẩm tiêu biểu trong danh mục, bộ gia nhiệt Cartridge thường xuất hiện trong khuôn, thiết bị chế biến thực phẩm, súng bắn keo, máy hàn nhiệt, máy dán nhãn, thiết bị ép màng, thiết bị đóng gói, máy làm giày, hệ thống gia nhiệt chất khí hoặc chất lỏng. Một số dòng còn phù hợp với môi trường đòi hỏi nhiệt độ vận hành cao hơn như khuôn hot runner, máy đùn nhựa, máy tạo hình nhựa, bàn ép nhiệt hoặc thiết bị khoa học.

Với các ứng dụng như khuôn gia nhiệt, đầu hàn, platen hoặc cụm gia nhiệt tích hợp sâu vào chi tiết kim loại, cartridge heater giúp rút ngắn đường truyền nhiệt và giảm tổn thất ra môi trường. Nếu hệ thống của bạn cần gia nhiệt từ bên ngoài bề mặt chi tiết thay vì lắp âm trong lỗ khoan, có thể tham khảo thêm bộ gia nhiệt bề mặt để so sánh cấu hình phù hợp.

Các tiêu chí quan trọng khi lựa chọn

Khi chọn cartridge heater, trước hết cần xem xét đường kính và chiều dài gia nhiệt để bảo đảm phù hợp với lỗ lắp và vùng cần truyền nhiệt. Chênh lệch kích thước nhỏ cũng có thể ảnh hưởng đáng kể đến hiệu quả tiếp xúc nhiệt, độ ổn định nhiệt độ và tuổi thọ thiết bị.

Tiếp theo là công suất, điện áp cấp và mật độ công suất. Trong danh mục này có các cấu hình từ vài trăm watt đến vài nghìn watt, với điện áp 120 Vac hoặc 240 Vac, phù hợp cho cả thiết bị công suất vừa và các ứng dụng nhiệt cao hơn. Mật độ công suất cần được cân đối với vật liệu lắp, khả năng tản nhiệt và nhiệt độ làm việc thực tế để tránh quá nhiệt cục bộ.

Ngoài ra, vật liệu vỏ cũng là yếu tố nên lưu ý. Một số model sử dụng thép không gỉ 304, trong khi một số dòng khác dùng thép không gỉ 321 để đáp ứng các điều kiện nhiệt độ và môi trường làm việc khác nhau. Bên cạnh cartridge heater, với bài toán gia nhiệt trực tiếp môi chất, người dùng có thể tham khảo thêm bộ gia nhiệt nhúng để có hướng lựa chọn sát ứng dụng hơn.

Một số cấu hình tiêu biểu trong danh mục

Danh mục hiện có nhiều model minh họa rõ cho dải lựa chọn. Với nhu cầu công suất vừa trong khuôn hoặc thiết bị đóng gói, các mã như OMEGA LDC00405, LDC00407, LDC00409 hoặc LDC00411 phù hợp cho các vị trí lắp ngắn hơn, công suất từ 450 W đến 800 W hoặc 1000 W tùy cấu hình. Đây là nhóm thường được quan tâm khi cần thay thế nhanh theo đúng kích thước lắp đặt sẵn có.

Ở nhóm công suất lớn hơn, các model như OMEGA HDC01011, HDC01013, HDC01021, HDC01025 và HDC01027 cho thấy khả năng đáp ứng các ứng dụng nhiệt cao, chiều dài lớn hơn và nhiệt độ vận hành cao hơn. Chẳng hạn, HDC01027 là cấu hình 24 in, 5500 W, phù hợp với các cụm gia nhiệt đòi hỏi mật độ công suất rất cao; trong khi HDC01025 hoặc HDC01021 có thể là lựa chọn cân bằng hơn khi cần hiệu suất nhiệt nhưng vẫn kiểm soát tải nhiệt hợp lý.

Khi nào nên chọn cartridge heater thay vì loại gia nhiệt khác?

Cartridge heater phù hợp khi nguồn nhiệt cần đặt bên trong khối kim loại, khuôn hoặc cụm máy để truyền nhiệt trực tiếp từ trong ra ngoài. Cách bố trí này thường hiệu quả trong các ứng dụng yêu cầu nhiệt tập trung, phản hồi nhiệt nhanh và thiết kế cơ khí gọn. Nếu chi tiết cần quấn quanh bề mặt trụ hoặc gia nhiệt bên ngoài thân máy, bộ gia nhiệt dạng đai có thể là lựa chọn hợp lý hơn.

Trong khi đó, nếu quy trình cần truyền nhiệt không tiếp xúc trực tiếp, ví dụ sấy hoặc gia nhiệt bằng bức xạ cho vật liệu, người dùng có thể cân nhắc các giải pháp khác trong cùng hệ sinh thái thiết bị nhiệt. Việc chọn đúng nguyên lý gia nhiệt ngay từ đầu giúp giảm thời gian tinh chỉnh hệ thống và hạn chế rủi ro quá tải hoặc phân bố nhiệt không đồng đều.

Lưu ý khi lắp đặt và vận hành

Hiệu quả của cartridge heater phụ thuộc nhiều vào chất lượng lỗ lắp, độ khít cơ khí và điều kiện tản nhiệt của khối gia nhiệt. Nếu khe hở giữa thanh gia nhiệt và lỗ khoan quá lớn, nhiệt truyền kém hơn, nhiệt độ trên thân heater có thể tăng cao và ảnh hưởng đến độ bền. Vì vậy, cần kiểm tra kỹ dung sai cơ khí, độ thẳng, độ sâu lắp và hướng đi dây trong thiết kế thực tế.

Ngoài ra, cần đối chiếu điện áp cấp, tải công suất và nhiệt độ vận hành của hệ thống với thông số của từng model. Với các ứng dụng chạy liên tục hoặc trong môi trường nhiệt cao, nên tính thêm biên độ an toàn cho vật liệu, dây dẫn và bộ điều khiển nhiệt độ để hệ thống vận hành ổn định hơn trong dài hạn.

FAQ ngắn về bộ gia nhiệt Cartridge

Bộ gia nhiệt Cartridge thường dùng cho thiết bị nào?

Phổ biến trong khuôn, máy đóng gói, máy dán nhãn, thiết bị hàn nhiệt, súng bắn keo, máy cán ép, máy đùn nhựa và nhiều cụm cơ khí cần gia nhiệt cục bộ.

Nên chọn theo công suất hay theo kích thước trước?

Thông thường nên ưu tiên kích thước lắp đặt trước, sau đó mới đối chiếu công suất, điện áp và mật độ công suất để bảo đảm vừa lắp được vừa đáp ứng đúng tải nhiệt.

Vỏ thép không gỉ 304 và 321 có ý nghĩa gì?

Đây là vật liệu vỏ ngoài của heater. Tùy môi trường nhiệt và yêu cầu vận hành, vật liệu vỏ sẽ ảnh hưởng đến khả năng chịu nhiệt và độ phù hợp với ứng dụng.

Với các hệ thống cần nguồn nhiệt tập trung, lắp gọn và kiểm soát tốt trong cụm kim loại, cartridge heater là một lựa chọn rất thực tế cho cả thay thế lẫn thiết kế mới. Khi đánh giá danh mục, nên đối chiếu đồng thời kích thước, điện áp, công suất, mật độ công suất và môi trường làm việc để chọn đúng model, từ đó tối ưu hiệu quả nhiệt và độ ổn định vận hành của toàn hệ thống.
