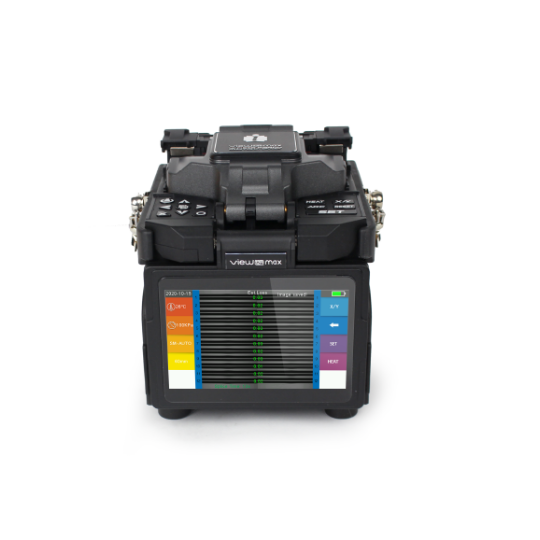

Máy hàn quang INNO VIEW12R MAX (Thời gian hàn: Sợi ruy-băng: 15s/ Sợi đơn: 9s)

THÔNG SỐ KỸ THUẬT

Model: VIEW12R MAX

Phương pháp căn chỉnh: Căn chỉnh lớp phủ

Số lượng sợi: 1 ~ 12

Hàn các loại sợi: SM (ITU-T G.652&G.657) / MM (ITU-T G.651) / DS (ITU-T G.653) / NZDS (ITU-T G.655)

Đường kính ốp: 125μm

Chiều dài dao cắt: 10~13mm

Suy hao mối hàn điển hình: SM: 0.05dB/ MM: 0,02dB/ DS: 0,08dB/ NZDS: 0.08dB (tiêu chuẩn ITU-T)

Suy hao phản xạ: >> 60dB

Ước lượng suy hao mối hàn: Có

Thời gian hàn: Sợi ruy-băng: 15 giây/ Sợi đơn: 9 giây

Chế độ hàn: Tối đa 100 chế độ

Độ dài ống bảo vệ: 20 ~ 60mm

Thời gian gia nhiệt: Ống bọc sợi ruy băng (40mm): 20 giây / Ống bọc sợi đơn (60mm): 15 giây

Chế độ gia nhiệt: Tối đa 32 chế độ

Thử kéo: 1.96 ~ 2.25N

Kích thước: 160H x 133W x 155D mm (không bao gồm cản cao su) / 167H x 143W x 163D mm (bao gồm cản cao su)

Trọng lượng: 1.98kg (không pin) / 2.64kg (có pin)

Đèn LED trắng: 3 đèn LED trắng

Màn hình: LCD màu 5.0”, Full touch

Chế độ xem & phóng sợi quang: X, Y, XY, X/Y: Độ phóng đại 250X

Lưu trữ kết quả: 10.000 dữ liệu mối hàn/ 10.000 hình ảnh mối hàn

Nguồn cấp: Đầu vào AC 100 ~ 240V, Đầu vào DC 9 ~ 14V

Thiết bị đầu cuối: USB2.0 / TypeC

Dung lượng pin: LBT-30, Mức sử dụng thông thường: 220 chu kỳ / Mức sử dụng tiết kiệm năng lượng: 260 chu kỳ

Tuổi thọ điện cực: 3000

ĐIỀU KIỆN VÀ KIỂM TRA MÔI TRƯỜNG

-Điều kiện vận hành:

Độ cao: 0 ~ 3660m

Độ ẩm: 0 ~ 95%, không đọng sương

Nhiệt độ: -10 ~ 50 ºC

Gió: lên tới 15m/giây

- Điều kiện bảo quản:

Độ ẩm: 0 ~ 95%, không đọng sương

Nhiệt độ: -40 ~ 80 ºC

- Kiểm tra:

Chống sốc: 76cm cho bề mặt đáy

Tiếp xúc với bụi : đường kính 0,1 đến 500um nhôm silicat

Chống mưa: 10 mm/h trong 10 phút
