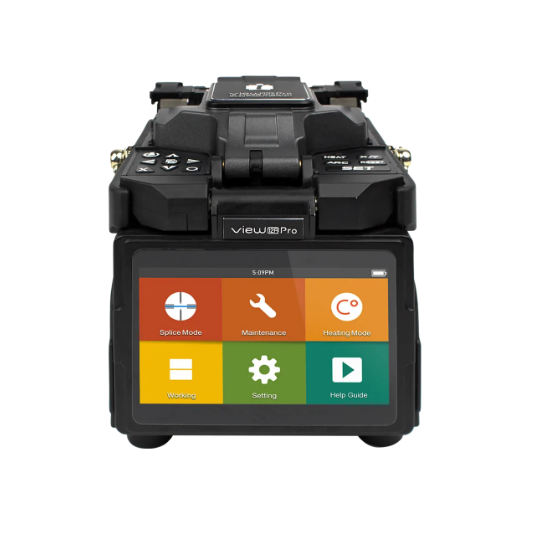

Máy hàn quang INNO VIEW12R PRO (Thời gian hàn: Sợi ruy-băng: 15s; Sợi đơn: 9s)

THÔNG SỐ KỸ THUẬT CHUNG

Model: VIEW12R PRO

Số lượng sợi: 1 ~ 12

Hàn các loại sợi:

SM (ITU-T G.652&G.657)

MM (ITU-T G.651)

DS (ITU-T G.653)

NZDS (ITU-T G.655)

Đường kính ốp: 80~150μm

Đường kính lớp phủ: 100~3000μm

Chiều dài dao cắt: 10 ~ 13mm

Suy hao mối hàn điển hình*1:

SM: 0,05dB/MM: 0,02dB/

DS: 0,08dB/NZDS: 0,08dB/

G.657: 0,05dB

Suy hao phản xạ: >> 60dB

Ước lượng suy hao mối hàn: Có

Thời gian hàn*2: Sợi ruy-băng: 15 giây (Trung bình); Sợi đơn: 9 giây (Trung bình)

Chế độ hàn: Tối đa 128 chế độ

Độ dài ống bảo vệ: 20 ~ 60mm

Thời gian gia nhiệt*3: Ống bọc sợi ruy băng (40mm): 20 giây;Ống bọc sợi đơn (60mm): 15 giây

Chế độ gia nhiệt: Tối đa 32 chế độ

Thử kéo: 1,96 ~ 2,25N

Kích thước:143W x 159D x 167H mm (bao gồm cản cao su); 130W x 159D x 155H mm (không bao gồm cản cao su)

Trọng lượng: 2,64kg (có pin); 1,98kg (không pin)

Đèn LED trắng: 3 đèn LED trắng

Màn hình: Màn hình LCD màu 5.0”; Màn hình cảm ứng đầy đủ

Chế độ xem sợi quang: X, Y, XY, X/Y

Độ phóng đại: đến 250x

Lưu trữ kết quả: 10.000 dữ liệu mối hàn; 10.000 hình ảnh mối hàn

Nguồn cấp: Đầu vào AC 100 ~ 240V; Đầu vào một chiều 9 ~ 14V

Thiết bị đầu cuối: USB Loại C / Nano SIM

Dung lượng pin*4: LBT-30, Mức sử dụng điển hình: 220 chu kỳ /Mức sử dụng tiết kiệm năng lượng: 260 chu kỳ

Tuổi thọ điện cực*5: 3000 lần phóng điện hồ quang

GPS: Có sẵn

ĐIỀU KIỆN MÔI TRƯỜNG

Điều kiện vận hành:

Độ cao: 0 ~ 5000m

Độ ẩm: 0 ~ 95%, không đọng sương

Nhiệt độ: -10 ~ 50 ºC

Gió: lên tới 15m/giây

Điều kiện bảo quản:

Độ ẩm: 0 ~ 95%, không đọng sương

Nhiệt độ: -20 ~ 60 ºC

KIỂM TRA MÔI TRƯỜNG

Chống nước: IPx2

Chống sốc: Thử nghiệm rơi từ 76cm

Chống bụi: IP5X
