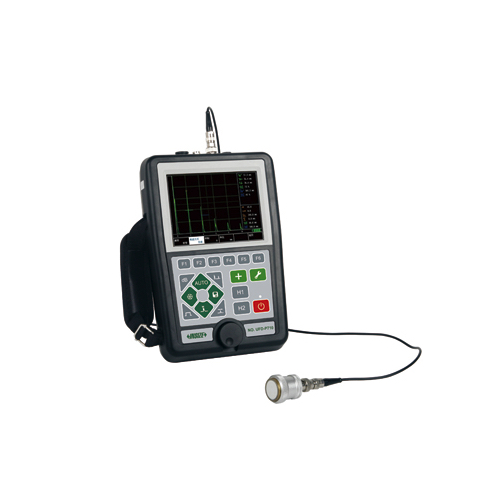

Máy siêu âm khuyết tật INSIZE UFD-P710 (0~10000mm, 0.5~20MHz)

Dải đo: 0~10000mm

Tần số làm việc: 0.5~20MHz

Vận tốc vật liệu: 1000~15000m/s, điều chỉnh liên tục; 30 vận tốc cài sẵn cho các vật liệu thông dụng

Tần số lặp lại: 25~1600Hz

Dải động: ≥32dB

Dải khuếch đại: 0.0~110dB (các bước: 0.1dB, 1.0dB, 2.0dB, 6.0dB)

Độ tuyến tính theo chiều dọc: ≤3.0%

Độ tuyến tính theo chiều ngang: ≤0.4%

Khả năng phân giải: >26dB (2.5P20)

Độ nhạy: >62dB (lỗ đáy phẳng 200∅2, băng hẹp)

Attenuator: 12dB±1dB

Mức nén: 0~99%

Nhiễu: ≤10%

Màn hình hiển thị: Màn hình màu TFT 5.7", độ phân giải 640X480

Loại xung: sóng sắc, sóng vuông âm, sóng vuông hai cực; điện áp phát 50~250V, bước điều chỉnh 50V

Dịch chuyển xung: -7.5~3000us

Hiệu chỉnh đầu dò: 0~200us

Sửa chữa: tích cực, tiêu cực, toàn bộ, RF

Cửa sổ và cảnh báo: cửa sổ hai chiều, optional: cảnh báo vào sóng, cảnh báo mất sóng, cảnh báo đường cong DAV, cảnh báo âm thanh và ánh sáng, chế độ đo: đỉnh, phía trước

Giao diện: Q9 (BNC), USB HOST, Mini HDMI

Giảm chấn: 400Ω, 80Ω

Nguồn: Pin lithium-ion có thể sạc lại, thời gian hoạt động 68 giờ

Nhiệt độ lưu trữ: -30~50°C

Độ ẩm tương đối: 20~95%RH

Kích thước: 246×166×50mm

Trọng lượng: 1.3kg

CUNG CẤP BAO GỒM:

Thiết bị chính: 1 chiếc

Đầu dò thẳng một phần tử UFD-P70: 1 chiếc

Đầu dò góc một phần tử UFD-P71: 1 chiếc

Cáp kết nối đầu dò: 2 chiếc

Túi đựng máy: 1 chiếc

USB: 1 chiếc

Bộ đổi nguồn: 1 chiếc

Functions:

Flaw Detection Standard: built-in common flaw detection standards, direct call, convenient and fast

Auto Calibration: automatic calibration of probe zero offset, probe angle (K value), and material velocity

Peak Hold: compare frozen peak waveforms to live A-Scans to easily interpret test results

Flaw Locating: live display of sound-path, projection (surface distance), depth, amplitude

Flaw Discrimination: automatic flaw sizing using AVG or DAC, speeds reporting of defect acceptance or rejection; the equivalent dB value of defects or equivalent size of defects displayed in real time

Flaw Sizing: used for flaw detection of curved workpieces; displays the circumferential position of defects in real time

Curved Surface Correction: the curve is automatically generated, and sampling points are compensated and corrected; the curve automatically floats with the gain, expands with the detection distance, and moves with the delay time; displays the AVG curve of any aperture

DAC/AVG: AWS D1.1/1.5; choosing this standard reduces manual calculations and improves detection efficiency

Automatic Rating: select different AWS standards, automatically calculate the rating of defects, and display

Crack Height: crack height is measured and calculated automatically by the diffracted wave at the end

Gate Magnify: spreading of the gate range over the entire screen width

Continuous Record: video recording and playback

Echo Coding: display 1-9 echo display areas in different colors, used to analyze defect position

Scan Freeze: display freeze holds waveform and test distance data

Peak Mark: capture and mark the peak in real time

B Scan: intuitively displays the defect shape of the workpiece, making the detection result more intuitive
