Máy đo định vị dây ống kim loại và đường ống phi kim loại ngầm

Khi cần xác định hướng đi của cáp điện, đường ống kim loại hoặc tuyến ống phi kim loại chôn ngầm, việc đào kiểm tra thủ công thường tốn thời gian và tiềm ẩn rủi ro làm hư hại hạ tầng hiện hữu. Trong thực tế thi công, bảo trì và quản lý tài sản ngầm, thiết bị định vị chuyên dụng giúp kỹ sư khoanh vùng nhanh hơn, giảm đào bới không cần thiết và hỗ trợ ra quyết định chính xác hơn ngay tại hiện trường.

Máy đo định vị dây ống kim loại và đường ống phi kim loại ngầm được sử dụng rộng rãi trong điện lực, cấp thoát nước, viễn thông, xây lắp M&E và quản lý hạ tầng đô thị. Tùy loại vật liệu, độ sâu chôn lấp và phương pháp khảo sát, người dùng có thể chọn thiết bị phát - thu tín hiệu, bộ dò tuyến, đầu dò cho ống phi kim loại hoặc các giải pháp kiểm tra chuyên sâu cho cáp ngầm.

Vai trò của thiết bị định vị trong khảo sát hạ tầng ngầm

Trong nhiều khu vực, các tuyến điện, cấp nước, thoát nước và viễn thông thường chồng lấn hoặc đi song song dưới mặt đất. Nếu không xác định đúng vị trí trước khi đào, nguy cơ cắt trúng cáp, làm hỏng ống hoặc gây gián đoạn vận hành là rất lớn. Vì vậy, thiết bị định vị không chỉ phục vụ tìm kiếm mà còn là công cụ quan trọng cho an toàn thi công và kiểm soát hiện trạng hạ tầng.

Ngoài việc xác định hướng tuyến, nhiều model còn hỗ trợ ước lượng độ sâu, nhận biết tín hiệu chủ động hoặc tín hiệu thụ động từ môi trường điện từ xung quanh. Đây là cơ sở hữu ích để đội kỹ thuật phân biệt tuyến cần tìm với các đối tượng ngầm lân cận, đặc biệt ở công trường phức tạp hoặc khu công nghiệp có mật độ hạ tầng cao.

Nguyên lý hoạt động và sự khác nhau giữa ống kim loại, phi kim loại

Với dây cáp điện hoặc đường ống kim loại, phương pháp phổ biến là dùng bộ phát đưa tín hiệu vào tuyến cần dò, sau đó bộ thu nhận tín hiệu điện từ để xác định vị trí và hướng đi. Một số thiết bị cũng có thể làm việc ở chế độ cảm ứng, phù hợp khi không thể kết nối trực tiếp vào tuyến khảo sát.

Đối với đường ống phi kim loại như PVC hoặc bê tông, bản thân ống không dẫn tín hiệu điện từ theo cách của kim loại. Khi đó, việc định vị thường dựa vào đầu dò phát tín hiệu đưa vào trong ống hoặc dây dẫn phụ trợ. Các model như Value+ PL33C, PL33D, PL33E và PL33F được thiết kế theo hướng hỗ trợ quét ống phi kim loại lẫn ống kim loại, phù hợp cho các nhu cầu kiểm tra hiện trường gọn nhẹ, chiều dài cáp phát tín hiệu khoảng 20 m.

Một số dòng thiết bị tiêu biểu trong danh mục

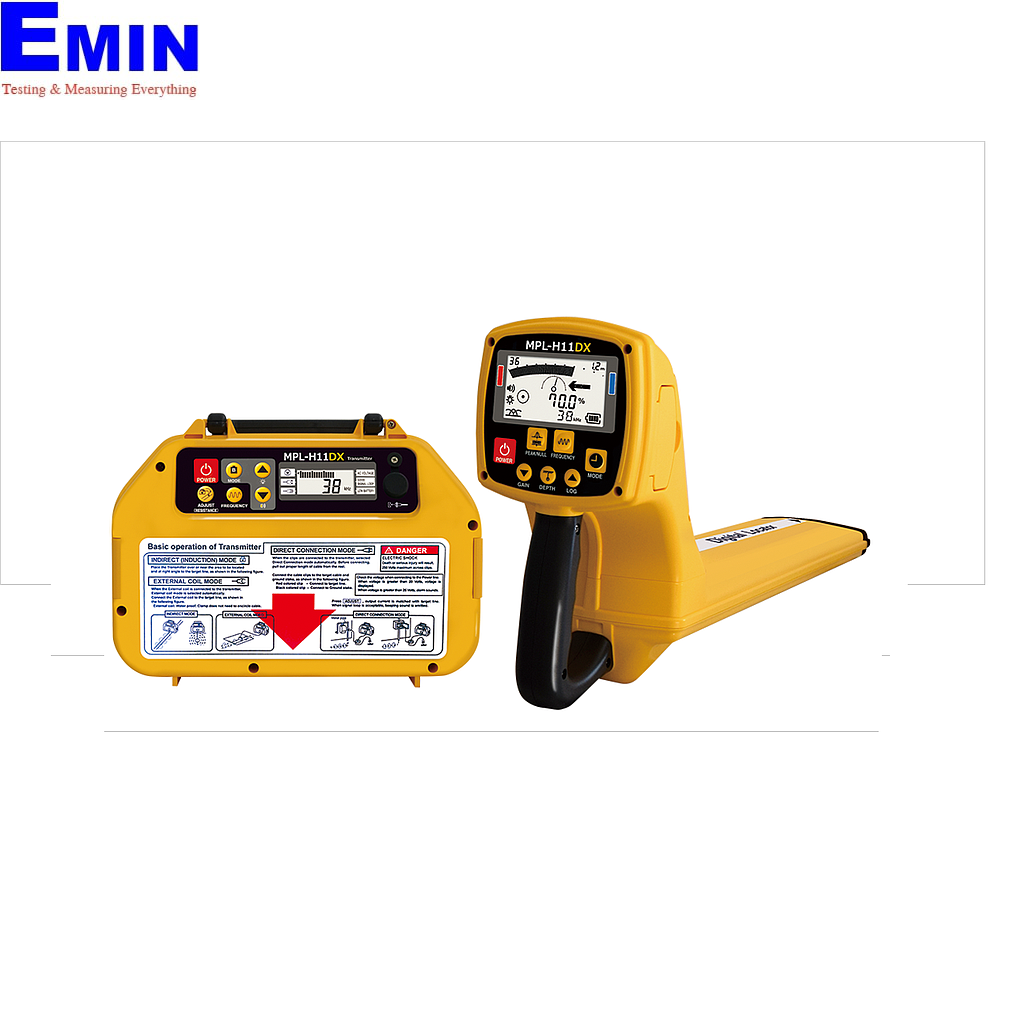

Ở nhóm thiết bị phát - thu tín hiệu cho cáp và ống kim loại ngầm, TAKACHIHO là hãng nổi bật với các model như MPL Element, MPL-H11DX và MPL-H11DX HP. Các dòng này phù hợp cho nhu cầu định vị tuyến, nhận dạng tín hiệu nhiều dải tần và hỗ trợ đo sâu trong các tình huống khảo sát chuyên nghiệp hơn. Một số phiên bản còn tích hợp Bluetooth hoặc GPS, thuận tiện khi cần ghi nhận và quản lý dữ liệu hiện trường.

Với nhu cầu cơ động trong công tác bảo trì điện và cáp ngầm, Amprobe UAT-620 là một lựa chọn đáng chú ý trong nhóm bộ thiết bị đi kèm máy phát, máy thu và phụ kiện phục vụ kiểm tra thực địa. Ở hướng ứng dụng cho tuyến ống và cáp kim loại ngầm, HT HT-5000 cũng phù hợp cho các đơn vị cần thiết bị có khả năng làm việc trong nhiều chế độ như radio, mạng điện và tín hiệu phát chủ động.

Trường hợp cần giải pháp hỗ trợ dò tuyến kết hợp camera nội soi, TvbTech TPL200 là ví dụ cho hệ sinh thái định vị có thể dùng cùng bộ phát 512 Hz tương thích. Ngoài ra, Ridgid 66518 là bộ chuyển đổi định vị phục vụ mở rộng khả năng làm việc cho thiết bị cùng hệ. Với nhu cầu kiểm tra sâu hơn cho cáp ngầm đường dài, Tinsley 5903N thuộc nhóm thiết bị chuyên cho bài toán thử nghiệm và đánh giá cáp hơn là chỉ xác định vị trí tuyến.

Tiêu chí lựa chọn thiết bị phù hợp

Yếu tố đầu tiên cần xác định là đối tượng cần dò: cáp điện, ống kim loại hay ống phi kim loại. Nếu thường xuyên làm việc với ống nhựa hoặc ống bê tông, nên ưu tiên giải pháp có đầu dò hoặc cáp phát tín hiệu chuyên dụng. Ngược lại, với hạ tầng kim loại hoặc cáp điện, bộ phát - thu nhiều tần số sẽ linh hoạt hơn trong các điều kiện nối trực tiếp, cảm ứng hoặc môi trường có nhiễu.

Tiếp theo là độ sâu khảo sát, chiều dài tuyến và mức độ phức tạp của hiện trường. Công trường đô thị, nhà máy hoặc khu kỹ thuật ngầm thường cần khả năng nhận biết tín hiệu tốt, có chỉ báo rõ ràng trên màn hình và dễ điều chỉnh độ nhạy. Một số đơn vị cũng quan tâm tới cấp bảo vệ IP, thời lượng pin, khả năng kết nối dữ liệu hoặc ghi nhớ điểm đo để phục vụ hồ sơ nghiệm thu và quản lý tài sản.

Nếu công việc không chỉ dừng ở định vị tuyến mà còn cần kiểm tra các đối tượng khác trong công trình, người dùng có thể tham khảo thêm thiết bị dò kim loại, dây điện trong tường để phục vụ thi công nội thất, cải tạo hoặc lắp đặt kỹ thuật bên trong tòa nhà.

Ứng dụng thực tế trong điện lực, cấp thoát nước và xây lắp

Trong điện lực và hạ tầng năng lượng, máy định vị giúp tìm tuyến cáp ngầm trước khi đào sửa, mở rộng tuyến hoặc xử lý sự cố. Việc xác định đúng đường đi của cáp cũng hỗ trợ giảm nhầm lẫn giữa nhiều mạch song song, từ đó hạn chế thời gian cô lập hoặc kiểm tra sai vị trí.

Ở lĩnh vực cấp thoát nước, thiết bị đặc biệt hữu ích khi cần tìm tuyến ống trước khi bảo trì, cải tạo hoặc kết hợp với các phương pháp kiểm tra khác để khoanh vùng sự cố. Với hệ thống phi kim loại, các đầu dò hoặc cáp phát tín hiệu đóng vai trò rất quan trọng trong việc dẫn đường dưới lòng đất mà không cần phá dỡ diện rộng.

Đối với nhà thầu xây lắp và quản lý tòa nhà, định vị hạ tầng ngầm trước thi công là bước không nên bỏ qua. Ngoài nhóm chuyên cho tuyến ống và cáp, trong một số bài toán tìm kiếm rộng hơn ngoài hiện trường, người dùng có thể tham khảo thêm máy dò kim loại dưới đất để mở rộng phạm vi ứng dụng theo loại đối tượng cần phát hiện.

Lưu ý khi vận hành để có kết quả ổn định

Kết quả định vị phụ thuộc nhiều vào cách thiết lập tín hiệu và điều kiện hiện trường. Người vận hành nên chọn phương pháp kết nối phù hợp, kiểm tra pin, hiệu chỉnh độ nhạy và khảo sát theo nhiều hướng để đối chiếu. Ở khu vực có nhiều nguồn nhiễu hoặc nhiều tuyến ngầm song song, việc thay đổi tần số và lặp lại phép dò là cần thiết để xác nhận tín hiệu mục tiêu.

Với ống phi kim loại, cần bảo đảm đầu dò hoặc cáp phát tín hiệu được đưa đúng vào tuyến cần kiểm tra. Với cáp điện, cần lưu ý điều kiện an toàn điện và dải điện áp mà thiết bị hỗ trợ. Một số model chuyên dụng như TAKACHIHO MPL-H11DX hoặc MPL-H11DX HP có thêm khả năng hỗ trợ dữ liệu đo sâu, giá trị dòng hoặc lưu điểm đo, phù hợp cho các đội kỹ thuật cần hồ sơ khảo sát rõ ràng hơn.

Mở rộng hệ giải pháp theo nhu cầu công việc

Không phải mọi dự án đều cần cùng một cấp độ thiết bị. Nhu cầu kiểm tra nhanh tại hiện trường có thể phù hợp với dòng gọn nhẹ như Value+ PL33 series, trong khi đơn vị thi công hạ tầng, điện lực hoặc bảo trì công nghiệp thường cần bộ phát - thu có nhiều chế độ làm việc hơn như Amprobe, HT, TvbTech hoặc TAKACHIHO. Nếu đang chuẩn hóa thiết bị theo hãng, có thể tham khảo thêm các sản phẩm của Amprobe cho nhóm công cụ đo kiểm và dò tìm hiện trường.

Việc chọn đúng thiết bị nên dựa trên loại tuyến cần dò, cách tiếp cận thực tế ngoài công trường và mức độ chi tiết của dữ liệu mong muốn. Một giải pháp phù hợp sẽ giúp giảm thời gian khảo sát, hạn chế đào thử và nâng cao độ tin cậy trong bảo trì cũng như thi công hạ tầng ngầm.

Với danh mục này, người dùng có thể tiếp cận từ các thiết bị định vị cơ bản đến những hệ thống phát - thu tín hiệu và kiểm tra chuyên sâu hơn. Nếu đã xác định rõ vật liệu đường ống, môi trường làm việc và phạm vi ứng dụng, việc chọn máy sẽ đơn giản hơn nhiều và mang lại hiệu quả rõ rệt trong quá trình khảo sát thực địa.
