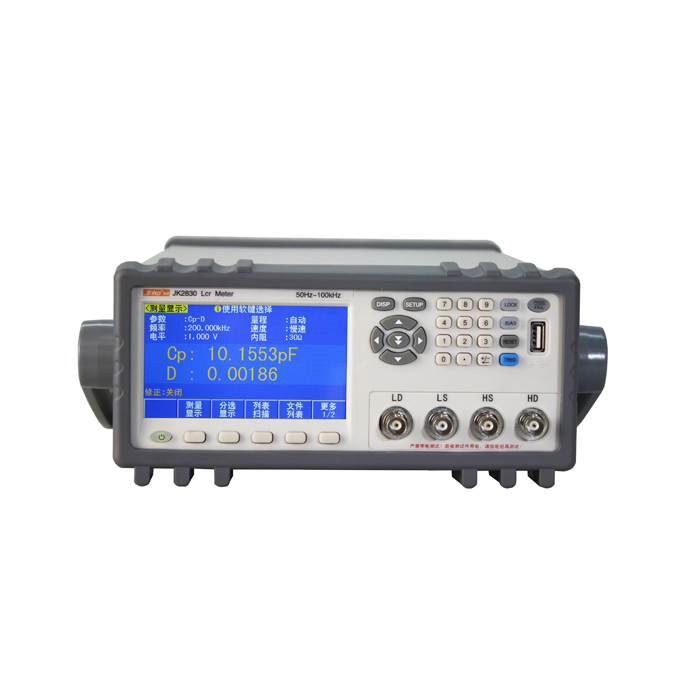

Máy đo LCR JINKO JK2832 (30Ω, 100Ω, 20Hz-200kHz)

Màn hình: Màn hình TFT LCD 4.3 inch: 480*272

Khả năng đo lường cơ bản:

LCRZ: 0.05%

DCR: 0.10%

Tần số tín hiệu thử nghiệm: 20Hz-200kHz, Bước 0.01Hz

Nguồn điện áp phân cực DC: 0mA-- ±5V/0mA -- ±50mA

Trở kháng đầu ra nguồn tín hiệu: 30Ω, 100Ω

Mức tín hiệu thử nghiệm AC: 10mV-2Vrms

Mức tín hiệu thử nghiệm RDC: 5mV-2V DC

Thông số kiểm tra máy đo LCR:

Cơ bản: L, C, R, |Z|, D, Q, |Y|, G, X, θd, θr, RDC, Vm, Im, △%

Máy biến áp: DCR1 (cuộn sơ cấp, 2 đầu cuối), DCR2 (cuộn thứ cấp, 2 đầu cuối), M (cảm ứng tương hỗ), N, 1/N, pha (góc pha), Lk (độ tự cảm rò rỉ), C (điện dung sơ cấp và thứ cấp)

Tốc độ đo lường (ms/lần):

Cao: 12.5ms

Tốc độ trung bình: 83ms

Chậm: 167ms

Mạch tương đương: Nối tiếp, song song

Chế độ dải đo: Tự động, giữ

Chế độ kích hoạt: Nội bộ, thủ công, bên ngoài, bus

Số lần trung bình: 1-255

Chức năng xóa: Mạch hở, ngắn mạch, tải

Phép toán toán học: Đọc trực tiếp, △ABS, △%

Cài đặt độ trễ kích hoạt: 0-60.000s, bước 1ms

Cài đặt độ trễ bước: 0-60.000s, bước 1ms

Quét danh sách: 201 điểm

Thông số quét: Tần số kiểm tra, điện áp AC, dòng điện AC, điện áp DC BIAS, dòng điện DC BIAS

Phân tích quét đồ họa: Không có

Chức năng duy nhất: Kiểm tra đồng thời L-RDC, công tắc nguồn mềm, chức năng màn hình một nút, chức năng ghi dữ liệu.

Chức năng so sánh:

10 mức phân loại: BIN1-BIN9, NG, AUX

Chức năng đếm số mức: PASS, FALL

Hiển thị LED bảng điều khiển trước

Bộ nhớ trong: 100 bộ tệp cài đặt máy đo LCRZ, 201 kết quả kiểm tra

Bộ nhớ USB ngoài: Tệp cài đặt thiết bị, tệp dữ liệu CSV, ảnh chụp màn hình (hình ảnh GIF)

Giao diện: HANDLER (giao diện điều khiển), USB HOST, RS232C, RS485 (optional), GPIB (optional)

Kích thước / trọng lượng:

Kích thước khung trên: 215mm (W) * 88mm (H) * 336mm (D)

Kích thước hình dạng: 236mm (W) * 105mm (H) * 363mm (D)

Trọng lượng: 3.9kg

Manual

Brief Introduction

JK283x series is a new generation of low-cost, high-performance, and compact LCR digital bridge. Using the latest technology and high-density circuit design, it concentrates the essence of the large LCR tester, making it compact and efficient. The traditional mechanical power switch has been replaced with a software-controlled power switch. With 0.05% basic accuracy and excellent test stability, it rivals high-end models. It is equipped with a 4.3-inch LCD display and a newly upgraded interface system, making it beautiful and easy to operate. The instrument provides a rich interface and is compatible with the standard SCPI instruction, allowing it to easily integrate into various testing systems to meet the needs of inspection, production, and scientific research.

Performance Characteristics

■ Low cost, high performance, small volume LCR tester

■ 4.3 inch TFT LCD display

■ Soft power switch

■ Optional operating interface in English and Chinese

■ Maximum 200kHz test frequency

■ 6-bit readings resolution

■ 10mVrms-2.0Vrms programmable test level, built-in 0- + 5V/50mA bias source

■ DCR test function, 50mV-2V, programmable test level, resolution 10mΩ

■ Ls-Rd/Lp-Rd function (L, Rd is displayed simultaneously)

■ Maximum test speed 13ms/ times

■ 30Ω, 100Ω signal source impedance

■ Voltage and current monitoring and automatic level adjustment function

■ Built-in comparator, 10 gear sorting and counting function

■ Supports U disk file storage and can be upgraded by U disk

■ RS232, RS485, USB, HANDLER, GPIB interface
