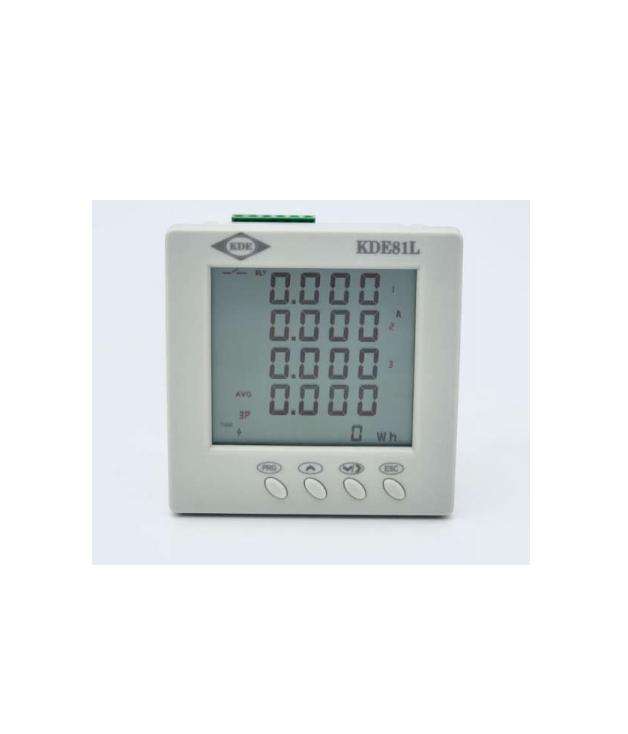

Màn hình hiển thị
Màn hình: 4 hàng, LCD có đèn nền
Số chữ số: 4 (8 chữ số thấp nhất để hiển thị năng lượng)
Xác định chế độ hoạt động: Điện dung/điện cảm
Thông số đầu vào
Kết nối điện: 3P4W, 3P3W, 1P2W
Dải điện áp đầu vào:
30V-300V (Vln)
57.7-518V (Vll)
Dải dòng điện đầu vào: 5A AC (Tối thiểu 7.5mA - Tối đa 6A)
Tần số: 45-65Hz
Cuộn hiển thị: Tự động (nhanh, bình thường, chậm), Thủ công
Công suất tiêu thụ: <8VA
Cài đặt lại hiển thị: Có thể lập trình (cho năng lượng, nhu cầu tối đa) theo bộ hẹn giờ
Độ phân giải: 10W, 10Var, 10VA, 1mV, 1mA. Hệ số công suất PF=0.001
Thông số đầu ra
Giao diện và giao thức truyền thông: RS485 và MODBUS RTU
Đầu ra xung: Điện áp tối đa 24VDC
Độ rộng xung:
Phạm vi 1: T >= 160ms, Tp = 80ms
Phạm vi 2: 10ms <= T < 160ms, Tp = T/2 (Phụ thuộc vào công suất và số xung)
Đầu ra rơ-le: 5A-250VAC, COM-NO-NC (có thể lập trình)
Thông số nguồn cấp
Nguồn phụ: 90-270VAC/DC, 8VA
Tham số có thể đặt lại
Dòng điện sơ cấp của biến dòng (C.T): 1/5-10000A (có thể lập trình)
Dòng điện thứ cấp của biến dòng (C.T): 1/5A (Phải kết nối biến dòng ngoài nếu dòng điện lớn hơn 5A)
Điện áp sơ cấp của biến áp (P.T): 30-500kV (có thể lập trình)
Điện áp thứ cấp của biến áp (P.T): 100-500V (có thể lập trình)
Thông số môi trường
Nhiệt độ hoạt động: -10 đến 55°C (trong nhà)
Nhiệt độ lưu trữ: -20 đến 75°C
Độ ẩm: <95% (không ngưng tụ)
Thông số cơ học
Lắp đặt: Gắn bảng, cố định bằng 4 kẹp ở 4 góc
Trọng lượng: 350g
Mức bảo vệ: IP65 (đối với mặt trước)
