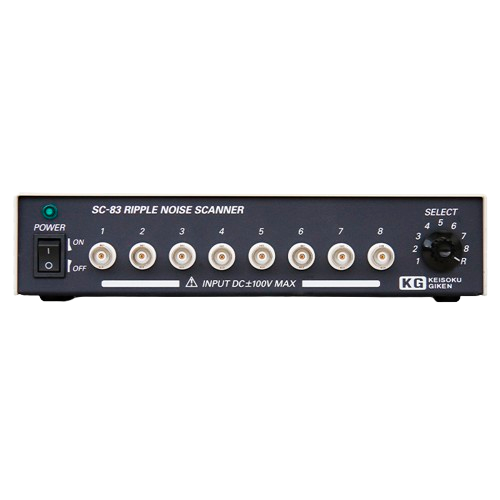

Thiết bị quét 8 kênh cho máy đo nhiễu gợn RM-104 KEISOKU GIKEN SC-83 (8CH; 100MHz (-4dB))

Phần chuyển mạch tín hiệu

Số kênh:

8 kênh + đầu vào AUX

Tối đa 16 kênh (cần kết nối thêm 1 bộ SC-83; yêu cầu cáp SCSC-05)

Băng tần:

DC đến 20 MHz: -1 dB (TYP)

DC đến 50 MHz: -2 dB (TYP)

DC đến 100 MHz: -4 dB (TYP)

Giảm nhiễu chế độ chung:

DC đến 50 MHz: -30 dB (TYP)

DC đến 100 MHz: -15 dB (TYP)

Xuyên nhiễu (Crosstalk):

DC đến 100 MHz: -30 dB (TYP)

Điện áp ngắt (Cut-off voltage): DC 100 V

Dòng điện ngắt: 0.5 A

Phương thức kết nối tiếp điểm: Break before Make

Điện áp chịu đựng giữa các tín hiệu: DC 100 V

Điện áp chịu đựng giữa tín hiệu và khung: DC 100 V

Bộ điều khiển (Control Unit): Phương thức chuyển mạch: Thủ công và điều khiển ngoài

Nguồn cấp:

Số pha: Một pha hai dây

Điện áp / tần số đầu vào: AC 85 V đến 264 V / 50 Hz ±3 Hz hoặc 60 Hz ±3 Hz

Công suất tiêu thụ: 4 VA hoặc thấp hơn

Trọng lượng:

Chỉ thân máy chính: Khoảng 1.2 kg

Kích thước:

Không bao gồm phần nhô ra của giao diện: 225(W) x 52(H) x 187(D) mm

Điều kiện môi trường:

Môi trường lắp đặt: Sử dụng trong nhà

Nhiệt độ hoạt động: 0°C đến +40°C

Độ ẩm hoạt động: 20% RH đến 85% RH (không ngưng tụ)

Điện áp chịu đựng:

Đầu vào - FG: Không phát hiện bất thường khi áp AC 1500 V trong 1 phút

Đầu vào - đầu đo

Điện trở cách điện:

Đầu vào - FG: DC 500 V, ≥ 30 MΩ hoặc hơn

Đầu vào - đầu đo: DC 500 V, ≥ 30 MΩ hoặc hơn

Hướng dẫn thay relay:

Tuổi thọ điện: Khoảng 5 triệu chu kỳ (±100 V, 60 chu kỳ/phút, nhiệt độ môi trường 23°C)

Tuổi thọ cơ học: Khoảng 100 triệu lần

Thay relay: Người dùng có thể tự thay

Tĩnh điện: Không tác động tĩnh điện trực tiếp vào các chân bên trong đầu nối

Features

8-channel input (isolated between channels).

Two units can be linked together to expand to 16 channels.

Frequency bandwidth 100MHz (-4dB).

Remote control is possible from RM-104.
