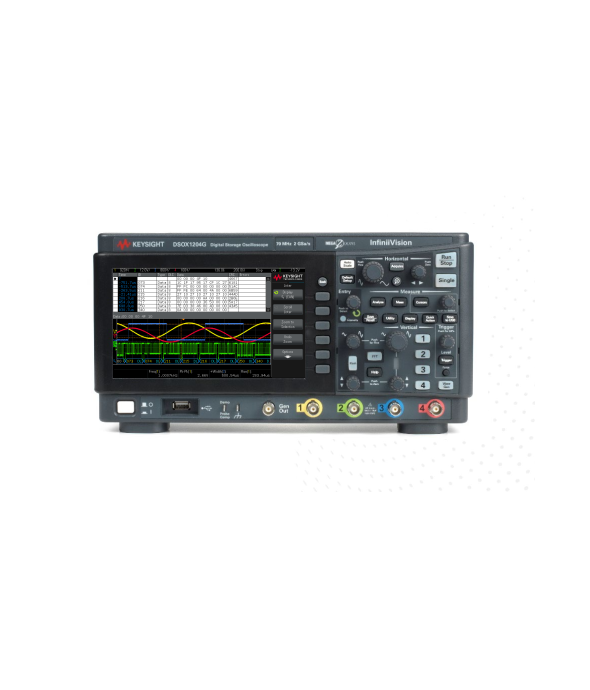

Máy hiện sóng số KEYSIGHT DSOX1204G (200MHz, 2 GSa/s, 4CH)

Băng thông:

70 MHz (băng thông cơ bản)

200 MHz (D1200BW2A)

Kênh analog: 4

Kích hoạt ngoài (External trigger): Ngõ vào ở bảng điều khiển phía sau (không hiển thị)

Tốc độ lấy mẫu tối đa trên mỗi kênh:

2 GSa/s (khi sử dụng một hoặc hai kênh)

1 GSa/s (khi sử dụng ba hoặc bốn kênh)

Độ sâu bộ nhớ tối đa trên mỗi kênh:

2 M điểm (khi sử dụng một hoặc hai kênh)

1 M điểm (khi sử dụng ba hoặc bốn kênh)

WaveGen: Máy phát hàm 20 MHz

Đồ thị Bode: Tích hợp sẵn (chuẩn)

Tốc độ cập nhật dạng sóng: 200,000 dạng sóng/giây

Phân tích giao thức nối tiếp: Tích hợp sẵn (chuẩn) — hỗ trợ I²C, SPI, UART/RS-232, CAN, LIN

Bộ nhớ phân đoạn: Tích hợp sẵn (chuẩn)

Mask/limit testing: Tích hợp sẵn (chuẩn)

Tín hiệu huấn luyện tích hợp: Tích hợp sẵn (chuẩn)

Vôn kế số tích hợp (Digital Voltmeter): Tích hợp sẵn (chuẩn)

Bộ đếm tần số: Tích hợp sẵn (chuẩn)

Toán học dạng sóng: Cộng, trừ, nhân, chia, FFT (biên độ và pha), bộ lọc thông thấp

Đo tự động: 14 phép đo biên độ, 14 phép đo thời gian và 4 phép đếm xung

Màn hình hiển thị: Màn hình TFT LCD 7 inch WVGA

Kết nối: USB 2.0 (host và thiết bị), LAN
