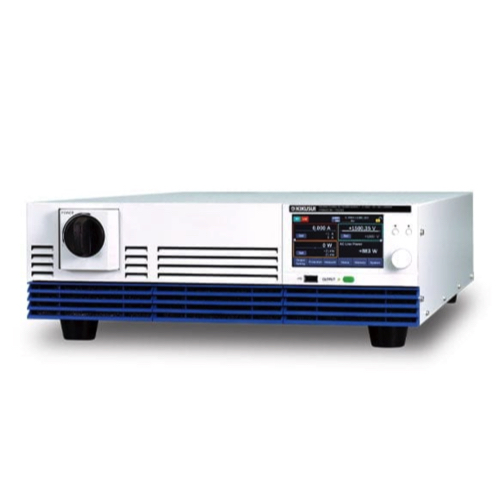

Nguồn DC 2 hướng KIKUSUI PXB20K-1500 (20kW; 0 V ~ 1500 V; -30A ~ +30A)

Định mức đầu ra

Công suất định mức: ±20000 W

Điện áp định mức (Source): 0 V đến 1500 V

Điện áp hoạt động (Sink): 30 V đến 1500 V

Dòng điện định mức: ±30 A

Điện áp đầu ra

Điện áp cài đặt tối đa: 1575 V

Độ chính xác cài đặt: ±(0.2 % giá trị cài đặt + 0.1 % giá trị định mức)

Độ phân giải cài đặt: 0.1 V

Biến động nguồn: ±300 mV

Biến thiên tải: ±750 mV

Remote Sensing

Điện áp bù tối đa (hai chiều): 10 % giá trị định mức

Giới hạn trên cài đặt điện trở trong: 63000 mΩ

Độ phân giải cài đặt điện trở trong: 5 mΩ

Chuyển đổi đáp ứng: Nhanh, Chậm (FAST, SLOW)

Chuyển đổi tốc độ thay đổi (TYP):

375 V/ms hoặc lớn hơn

375 V/ms

37.5 V/ms

3.75 V/ms

0.375 V/ms

Chỉ Source

Đáp ứng quá độ: 10 ms hoặc nhỏ hơn

Nhiễu gợn sóng

p-p: 2500 mV

rms: 750 mV

Thời gian tăng

Tải đầy đủ: 10 ms

Không tải: 10 ms

Thời gian giảm

Tải đầy đủ: 10 ms

Không tải: 10 ms

Dòng điện đầu ra

Dòng Source tối đa có thể cài đặt: +31.5 A

Dòng Sink tối đa có thể cài đặt: -31.5 A

Dải dòng cài đặt liên tục: -31.5 A đến +31.5 A

Độ chính xác cài đặt: ±(0.75 % giá trị định mức)

Độ phân giải cài đặt: 0.002 A

Biến động nguồn: ±60 mA

Biến thiên tải: ±60 mA

Đặc tính ngắn mạch

Thời gian tăng (TYP): 5 ms

Thời gian giảm (TYP): 5 ms

Nạp / Xả

Thời gian chuyển đổi (TYP): 10 ms

Chuyển đổi đáp ứng

Chế độ: Nhanh, Chậm (FAST, SLOW)

Chuyển đổi tốc độ thay đổi (TYP)

Tối đa: 7.5 A/ms hoặc lớn hơn

7.5 A/ms

0.75 A/ms

0.075 A/ms

0.0075 A/ms

*Thông số chi tiết xin vui lòng xem Datasheet
