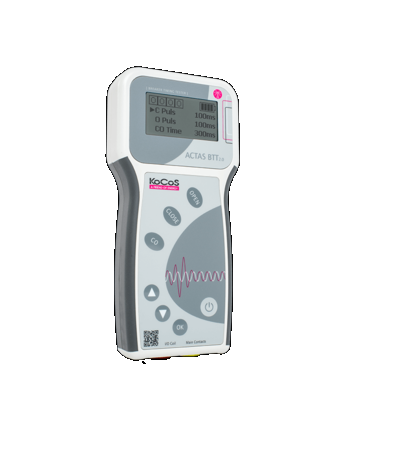

Máy phân tích thời gian đóng cắt KoCoS ACTAS BTT 2.0

Mô tả chung: Thiết bị đo dùng để kiểm tra thời gian vận hành của thiết bị đóng cắt điện hạ áp, trung áp và cao áp, tiếp điểm rơ-le, contactor và dao cách ly

Phạm vi ứng dụng: Xác định thời gian vận hành, độ đồng bộ của quá trình mở tiếp điểm / đóng tiếp điểm và dòng cuộn coil

Các chế độ vận hành: O, C, CO, kích hoạt bên ngoài thông qua ngõ vào tiếp điểm phụ

Đầu ra điều khiển: Đầu ra chuyển mạch điện tử (IGBT) để điều khiển một pha cho cuộn đóng và cuộn mở, tất cả các chuỗi vận hành có thể cấu hình theo bước 50 ms

IGBT điều khiển cuộn nhả – Điện áp: 300 VAC/DC

IGBT điều khiển cuộn nhả – Dòng điện: 20 A

IGBT điều khiển cuộn nhả – Độ chính xác: < 0.1 ms

Bảo vệ đầu ra: Đầu ra được bảo vệ chống quá áp, quá tải và quá nhiệt, cách ly điện 2.5 kV

Đầu ra điều khiển phát hiện điện áp: 12…300 V AC/DC

Thời gian ghi dữ liệu: 1000…5000 ms

Ngõ vào nhị phân – Tiếp điểm chính: 3

Ngõ vào nhị phân – Ngõ vào phụ: 1

Ngõ vào nhị phân – Độ phân giải: 0.1 ms

Ngõ vào nhị phân – Độ chính xác: < 0.1 ms

Bảo vệ ngõ vào: Ngõ vào được bảo vệ chống quá áp, quá tải và quá nhiệt, cách ly điện 2.5 kV

Dòng cuộn coil – Dải đo: 20 A

Dòng cuộn coil – Độ phân giải: 10 mA

Dòng cuộn coil – Độ chính xác: 0.5 % của dải đo

Giao diện – Cổng kết nối: 1 × đầu ra điều khiển cuộn coil (bộ cáp với đầu cắm an toàn 4 mm để kết nối với thiết bị đóng cắt)

Giao diện – Cổng kết nối: 1 × ngõ vào nhị phân cho tiếp điểm chính / AUX

Giao diện người dùng: Bảng điều khiển với màn hình đồ họa, vận hành bằng một tay, phím riêng cho từng chế độ thử nghiệm

Truyền thông: Bluetooth / Android / iOS

Nguồn cấp – Dải điện áp rộng: 9 – 30 V

Bộ nguồn ngoài: 24 V / 0.5 ADC, 15 W (có thể sử dụng bộ nguồn từ 9–30 VDC)

Pin tích hợp: Giám sát bằng vi xử lý, thời gian sử dụng pin lên đến 18 giờ

Vỏ thiết bị – Kích thước: 100 × 230 × 35 mm (R × C × S)

Khối lượng thiết bị đo: 0.3 kg

Cấp bảo vệ: IP51

Điều kiện vận hành – Nhiệt độ môi trường: −5…50°C

Điều kiện vận hành – Độ ẩm tương đối: 5…95% (không ngưng tụ)

Chứng nhận CE: EN 61010-1: 2020-03 – Yêu cầu an toàn đối với thiết bị điện dùng cho đo lường, điều khiển và phòng thí nghiệm

Chứng nhận CE: EN 61326-1: 2022-11 – Thiết bị điện dùng cho đo lường, điều khiển và phòng thí nghiệm – yêu cầu EMC

Chứng nhận CE: Chỉ thị điện áp thấp 2014/35/EU

Chứng nhận CE: Chỉ thị tương thích điện từ 2014/30/EU
