Làm quen cách Đo tự cảm với máy hiện sóng và máy phát tín hiệu?

Phương pháp này vừa tiết kiệm chi phí, vừa dễ triển khai mà vẫn đảm bảo độ chính xác đủ cao để đánh giá giá trị tự cảm trong môi trường phòng thí nghiệm hoặc dây chuyền sản xuất.

Trước hết, như thế nào là độ tự cảm

Độ tự cảm là đại lượng đặc trưng cho khả năng của một mạch điện tạo ra từ trường khi có dòng điện chạy qua. Khi dòng điện biến đổi, từ trường sinh ra xung quanh dây dẫn cũng thay đổi theo, qua đó hình thành một suất điện động cảm ứng có xu hướng chống lại sự thay đổi ban đầu của dòng.

Giá trị độ tự cảm phụ thuộc vào ba yếu tố chính gồm cường độ dòng điện, số vòng dây của cuộn cảm và đặc tính vật lý của vật liệu dẫn. Đại lượng này được đo bằng đơn vị henry, thể hiện bằng tỷ số giữa điện áp cảm ứng trên cuộn cảm và tốc độ thay đổi của dòng điện chạy qua nó.

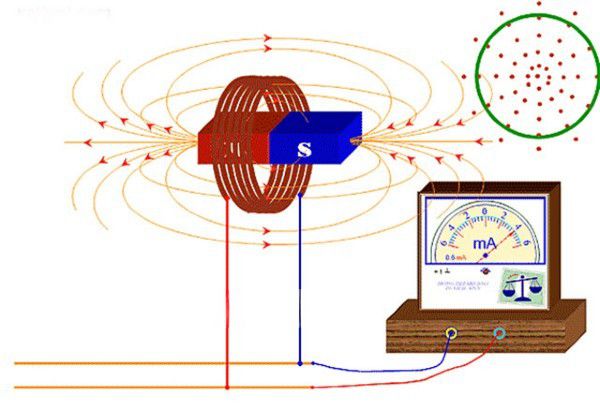

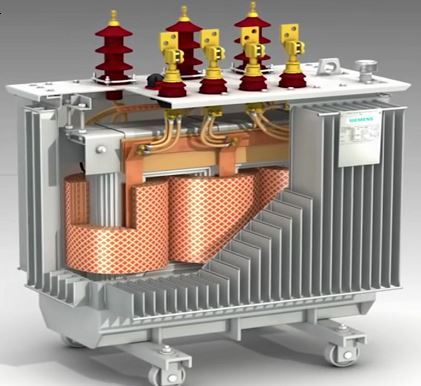

Độ tự cảm và nguyên lý hình thành suất điện động cảm ứng

Để đo độ tự cảm, có thể thiết lập một mạch cộng hưởng đơn giản bao gồm cuộn cảm, tụ điện và điện trở. Dạng sóng điện áp hình sin được tạo ra bởi máy phát tín hiệu sẽ được đưa vào mạch, trong khi máy hiện sóng được dùng để quan sát điện áp trên cuộn cảm nhằm xác định điểm cộng hưởng.

Nguyên lý của phương pháp này dựa trên đặc tính cộng hưởng giữa cuộn cảm và tụ điện. Khi mạch đạt đến tần số cộng hưởng, trở kháng tổng trở của mạch đạt cực tiểu và điện áp đạt giá trị đặc trưng. Biết trước giá trị của tụ điện và tần số cộng hưởng, có thể tính được độ tự cảm theo công thức:

L = 1/(4π²f²C)

Trong đó:

L là độ tự cảm (đơn vị henry)

f là tần số cộng hưởng (đơn vị hertz)

C là điện dung (đơn vị farad)

Tiêu chí chọn thiết bị đo độ tự cảm

Khi lựa chọn thiết bị phù hợp để đo độ tự cảm, cần cân nhắc đến các yếu tố kỹ thuật cốt lõi như dải tần hoạt động, độ chính xác, khả năng phân giải và tính thân thiện khi vận hành. Trước tiên, bạn cần xác định rõ khoảng tần số mà mạch sẽ làm việc để chọn thiết bị có khả năng đáp ứng dải tần đó một cách đầy đủ. Đối với những yêu cầu đo có độ chính xác cao, các dòng máy chuyên dụng như LCR meter hoặc máy phân tích mạng sẽ là lựa chọn ưu tiên, vượt trội hơn so với máy hiện sóng phổ thông hay thiết bị kiểm tra cáp.

Bên cạnh yếu tố kỹ thuật, tính dễ sử dụng cũng cần được xem xét, đặc biệt nếu đây là lần đầu thực hiện phép đo. Một giao diện trực quan, thao tác đơn giản sẽ giảm sai sót và tăng hiệu quả xử lý. Cuối cùng, lựa chọn thiết bị cần hài hòa giữa ngân sách và yêu cầu đo lường thực tế, nhằm đảm bảo hiệu quả đầu tư trong dài hạn.

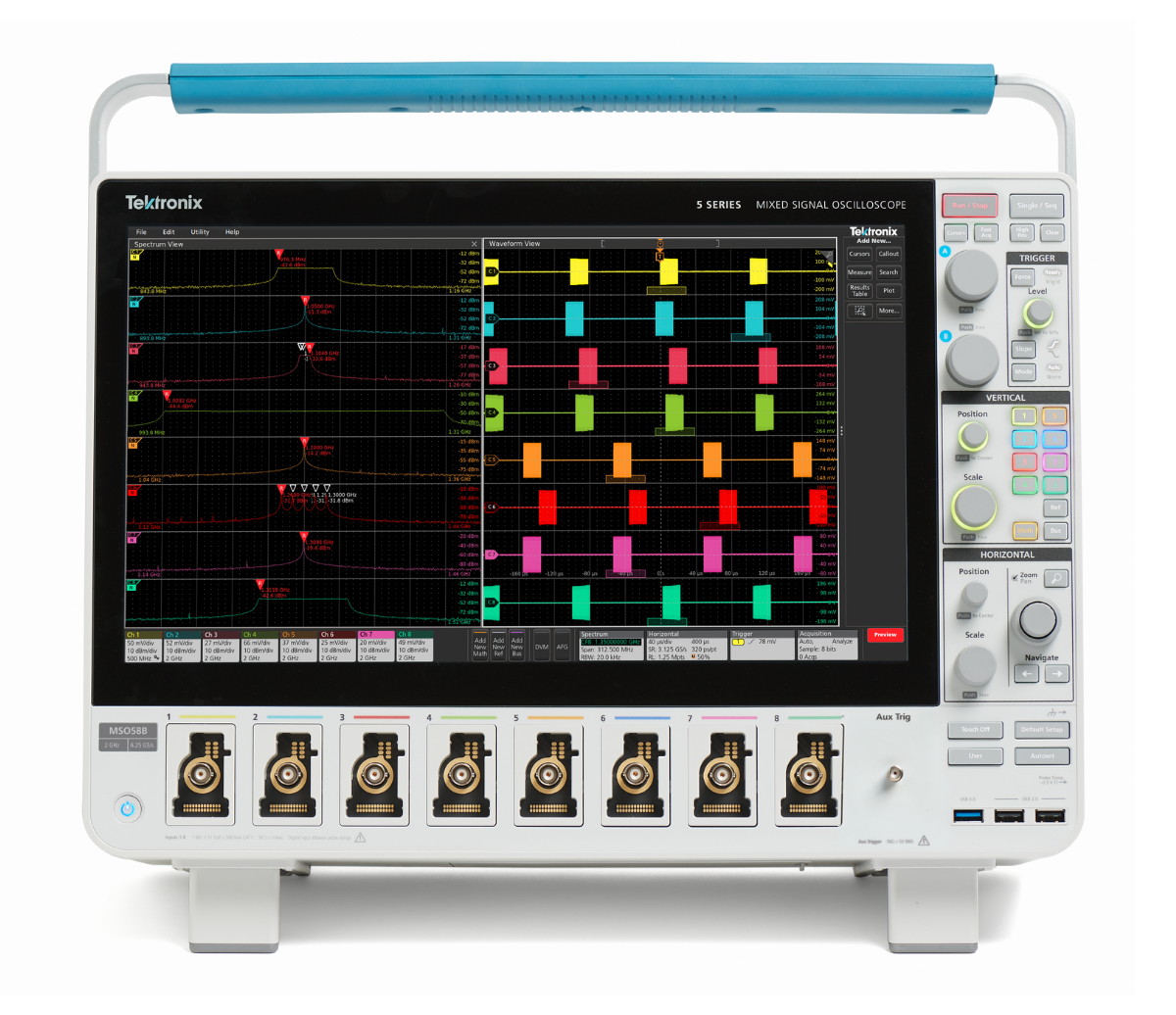

Vì sao nên dùng máy hiện sóng và máy phát tín hiệu để đo độ tự cảm

Dù có nhiều phương pháp đo độ tự cảm khác nhau, việc kết hợp máy phát tín hiệu Rohde-Schwarz và máy hiện sóng số vẫn là lựa chọn được ưa chuộng trong các ứng dụng cơ bản. Lý do trước hết đến từ chi phí. So với máy LCR hay phân tích mạng, bộ đôi này có giá thành hợp lý hơn, phù hợp với hầu hết kỹ thuật viên, sinh viên hoặc phòng lab nhỏ.

Thêm vào đó, đây là hai thiết bị dễ tiếp cận, phổ biến trong hầu hết phòng thí nghiệm điện tử và có thể triển khai phép đo nhanh chóng nhờ giao diện thân thiện. Với các mạch hoạt động trong dải tần trung bình và yêu cầu độ chính xác không quá khắt khe, phương pháp này vẫn đảm bảo được độ tin cậy cần thiết.

Tuy nhiên, cũng cần lưu ý rằng cách đo này sẽ bị giới hạn về độ chính xác, dải tần và đòi hỏi hiệu chuẩn thủ công. Do đó, nếu hệ thống làm việc ở tốc độ cao hoặc yêu cầu đo vi sai phức tạp, nên cân nhắc các thiết bị chuyên biệt hơn.

Mẹo khắc phục sự cố khi đo độ tự cảm

Cách đo độ tự cảm bằng máy hiện sóng và máy phát tín hiệu đôi khi gặp phải sai số do nhiễu, kết nối không ổn định hoặc điều chỉnh chưa đúng. Các mẹo dưới đây sẽ giúp bạn xử lý những tình huống này một cách hiệu quả.

Điều chỉnh tần số và biên độ tín hiệu

Đặt tần số trong phạm vi phù hợp với đặc điểm của cuộn cảm và giới hạn của thiết bị đo. Nếu tín hiệu bị biến dạng hoặc không rõ ràng, có thể cần hiệu chỉnh lại. Trường hợp biên độ vượt quá ngưỡng, hãy dùng bộ chia áp hoặc bộ suy giảm để giảm mức tín hiệu đưa vào mạch.

Đảm bảo biên độ tín hiệu nằm trong phạm vi hoạt động

Biên độ tín hiệu quá thấp sẽ khó quan sát, còn nếu quá cao có thể gây sai lệch hoặc hỏng thiết bị. Cần kiểm tra định mức điện áp của cuộn cảm và đảm bảo tín hiệu đầu vào không vượt quá mức cho phép.

Kiểm tra kết nối

Các tiếp điểm lỏng lẻo sẽ khiến kết quả đo sai lệch và có nguy cơ gây hỏng cổng thiết bị. Trước khi thực hiện phép đo, cần rà soát lại toàn bộ kết nối, cáp tín hiệu và điểm tiếp xúc.

Kiểm tra kết nối mặt đất

Một trong những nguyên nhân phổ biến khiến phép đo sai lệch là nối đất không đúng cách. Sử dụng thiết bị như đồng hồ vạn năng hoặc bút thử điện cảm ứng để xác minh tính liên tục của nối đất. Đảm bảo tất cả thiết bị, cuộn cảm và nguồn tín hiệu đều được tiếp địa an toàn.

Nếu phát hiện hiện tượng vòng lặp đất gây nhiễu, hãy dùng bộ cách ly tiếp địa để loại bỏ hiện tượng này và cải thiện độ chính xác phép đo.

Kiểm tra tiếng ồn

Nhiễu điện từ và nhiễu tần số cao là yếu tố ảnh hưởng lớn đến phép đo độ tự cảm. Hãy kiểm tra tín hiệu đầu vào và loại bỏ nguồn nhiễu nếu có. Đặt hệ thống cách xa nguồn gây nhiễu như đường dây điện, bộ phát sóng hoặc đèn huỳnh quang. Cáp tín hiệu nên chọn loại có vỏ bọc chống nhiễu. Nếu cần, hãy kết hợp với bộ lọc thông thấp hoặc tấm chắn nhiễu.

Sử dụng cuộn cảm khác

Nếu sau khi kiểm tra mà tín hiệu vẫn không ổn định, có thể nguyên nhân nằm ở chính cuộn cảm đang sử dụng. Hãy thay thế bằng một cuộn cảm khác có thông số kỹ thuật phù hợp. Lưu ý đến độ tự cảm danh định, giới hạn dòng điện, điện áp và điều kiện môi trường làm việc để chọn linh kiện thay thế chính xác.

Xác minh cài đặt máy hiện sóng trước khi đo độ tự cảm

Trước khi tiến hành đo độ tự cảm bằng dao động ký, cần thiết lập đầy đủ các thông số phạm vi để đảm bảo phép đo chính xác. Hãy chắc chắn rằng bạn đã chọn đúng thang đo dọc và ngang cũng như thiết lập mức kích hoạt hợp lý. Trong một số trường hợp, cần hiệu chỉnh mức tăng để tín hiệu được hiển thị rõ ràng và ổn định.

Thang điện áp nên được điều chỉnh sao cho điện áp trên cuộn cảm chiếm khoảng một phần ba toàn phạm vi hiển thị trên trục dọc. Về thời gian, hãy chọn thang thời gian cho phép quan sát được nhiều chu kỳ tín hiệu, giúp việc phân tích dạng sóng trở nên dễ dàng và trực quan hơn.

Ngoài ra, việc xác định đúng kích thước cửa sổ đo cũng đóng vai trò quan trọng. Nếu cửa sổ hiển thị quá hẹp hoặc không phù hợp, tín hiệu có thể bị cắt méo hoặc mất chi tiết, gây sai lệch trong quá trình ghi nhận dữ liệu. Trước khi bắt đầu đo, cần đảm bảo rằng máy hiện sóng đã được hiệu chuẩn đúng cách và đang hoạt động ổn định trong dải thông số cần thiết.

Phương pháp đo độ tự cảm bằng máy hiện sóng kết hợp máy phát tín hiệu mang lại lợi thế lớn về khả năng theo dõi tín hiệu thời gian thực. Đặc biệt trong các ứng dụng yêu cầu giám sát liên tục hoặc đánh giá linh kiện dưới điều kiện thay đổi, đây là một lựa chọn đáng tin cậy và hiệu quả về chi phí.
