Trong vận hành và bảo trì máy biến áp, đo điện trở một chiều của cuộn dây là một phép kiểm tra cần thiết để đánh giá tình trạng các mối nối, điểm tiếp xúc và sự ổn định của cuộn dây. Máy đo điện trở cuộn dây máy biến áp thực hiện phép đo bằng cách cấp dòng điện một chiều vào cuộn dây, chờ giá trị ổn định rồi xác định điện trở của cuộn dây.
Kết quả đo có thể thay đổi theo nhiệt độ cuộn dây, dòng điện thử và tình trạng thực tế của các điểm tiếp xúc. Do đó, cần kiểm soát điều kiện đo và thực hiện thao tác nhất quán giữa các lần kiểm tra. Việc đối chiếu kết quả theo thời gian sẽ giúp nhận biết những thay đổi bất thường và hỗ trợ đánh giá tình trạng cuộn dây chính xác hơn.
Máy đo điện trở một chiều là gì ?

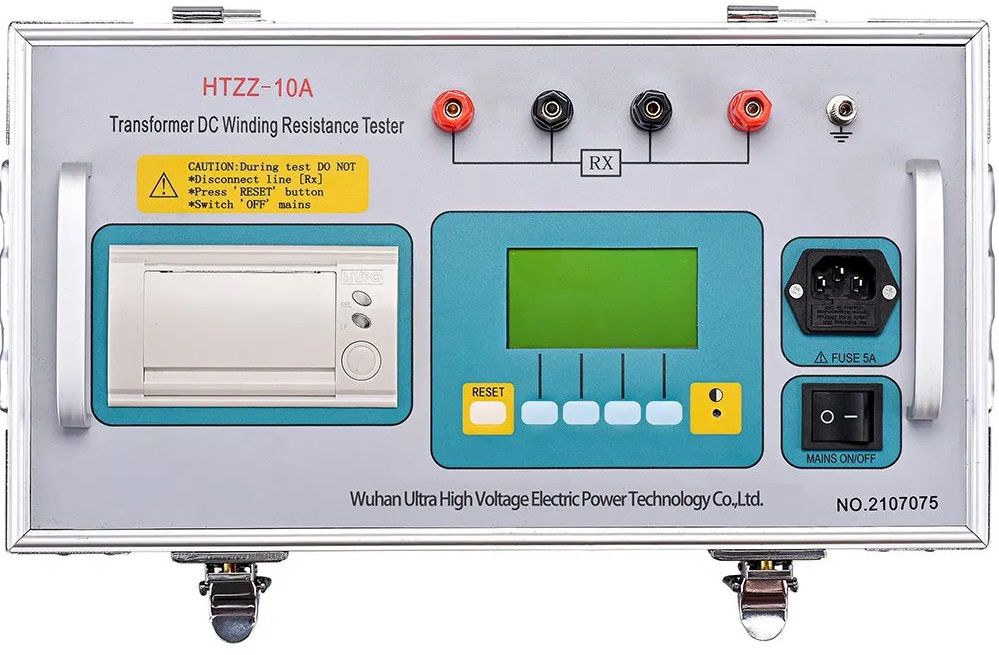

Máy đo điện trở một chiều là dụng cụ đo chuyên dụng cho các thiết bị cảm ứng, điển hình là cuộn dây máy biến áp. Thiết bị cấp một mức dòng điện thử nhất định và thực hiện phép đo điện trở DC của cuộn dây. Cách tiếp cận này hướng đến việc đánh giá giá trị điện trở trong điều kiện dòng thử phù hợp với đặc điểm của đối tượng cần kiểm tra.
So với phương pháp dùng dòng thử thấp, phép đo với dòng lớn hơn có thể phù hợp hơn khi kiểm tra các thiết bị có tính cảm hoặc có dải điện trở nhỏ. Tuy nhiên, mức dòng thử không nên được chọn theo một công thức chung cho mọi trường hợp. Người vận hành cần căn cứ loại thiết bị, tình trạng đối tượng đo và phương thức thử đang áp dụng.
Vì sao cần đo điện trở DC cuộn dây máy biến áp?
Điện trở một chiều là một thông số điện cơ bản của cuộn dây. Sự thay đổi của giá trị này có thể gợi ý nhu cầu kiểm tra thêm các vấn đề như mối nối lỏng, tiếp xúc kém, đứt dây hoặc biến dạng cuộn dây. Vì thế, phép đo điện trở DC thường được xem là một phần dữ liệu quan trọng khi đánh giá tình trạng máy biến áp.
Điều quan trọng là không nên kết luận chỉ từ một giá trị đo riêng lẻ. Dữ liệu sẽ hữu ích hơn khi được đặt trong bối cảnh lịch sử kiểm tra của cùng thiết bị, điều kiện nhiệt độ tại thời điểm đo và cấu hình kết nối cuộn dây. Cách phân tích này giúp nhận biết xu hướng biến đổi thay vì chỉ nhìn vào một con số tức thời.
Các yếu tố ảnh hưởng đến kết quả đo
Nhiệt độ của đối tượng thử
Nhiệt độ ảnh hưởng đáng kể đến điện trở của vật dẫn. Theo dữ liệu nguồn, điện trở có xu hướng tăng khi nhiệt độ tăng; điện trở suất của đồng và nhôm cũng tăng theo nhiệt độ. Do đó, cần ghi nhận nhiệt độ thực tế trong quá trình kiểm tra để phục vụ việc hiệu chỉnh và so sánh số liệu theo quy trình hoặc tiêu chuẩn đang sử dụng.
Mức dòng điện thử
Dòng điện thử là yếu tố liên quan trực tiếp đến độ ổn định của phép đo trên thiết bị cảm ứng. Đối tượng có công suất lớn hoặc điện trở nhỏ có thể cần dòng thử lớn hơn để nhận được số đọc ổn định và đáng tin cậy. Việc lựa chọn cần bám sát loại thiết bị và dải điện trở cần đo, không nên tùy tiện tăng dòng khi chưa xác định phương pháp thử phù hợp.
Trạng thái kết nối và cuộn dây
Cách đấu nối cuộn dây, chất lượng điểm tiếp xúc và tình trạng thực tế của đối tượng đều có thể tác động đến số đọc điện trở. Một tiếp điểm không tốt hoặc mối nối chưa chắc chắn có thể làm sai lệch dữ liệu. Trước khi đo, nên kiểm tra kết nối để hạn chế các nguyên nhân gây nhiễu xuất phát từ quá trình gá đặt.
Quy trình sử dụng máy đo điện trở một chiều hiệu quả
- Xác định đối tượng và phương pháp đo: Làm rõ loại thiết bị cảm ứng, cấu hình cuộn dây và tình trạng cần kiểm tra trước khi chọn chế độ đo.
- Chọn dòng điện thử phù hợp: Dòng thử cần tương thích với công suất định mức và dải điện trở của đối tượng. Mục tiêu là thu được số đọc ổn định để phục vụ đánh giá.
- Ổn định điều kiện môi trường: Ưu tiên thực hiện phép đo trong điều kiện nhiệt độ ổn định khi có thể. Đồng thời, ghi lại nhiệt độ tại thời điểm đo để hỗ trợ đối chiếu và hiệu chỉnh sau đó.
- Thực hiện thao tác đúng quy trình: Người sử dụng cần hiểu rõ chức năng, trình tự vận hành và cách kết nối của thiết bị đo. Thao tác nhất quán giúp giảm sai khác giữa các lần kiểm tra.
- Phân tích dữ liệu có bối cảnh: Đối chiếu giá trị đo với số liệu lịch sử, nhiệt độ và thông tin về hiện trạng thiết bị. Khi xuất hiện chênh lệch, cần xem xét toàn diện thay vì chỉ dựa vào một lần đo.
Lưu ý khi lựa chọn Máy đo điện trở một chiều
Khi tìm hiểu Máy đo điện trở một chiều, doanh nghiệp nên ưu tiên khả năng đáp ứng đối tượng thử thực tế và quy trình kiểm tra nội bộ. Các nội dung cần làm rõ gồm loại thiết bị cảm ứng cần đo, nhu cầu sử dụng dòng thử, cách vận hành và yêu cầu quản lý dữ liệu đo.
Thiết bị có giao diện và quy trình thao tác rõ ràng có thể hỗ trợ người dùng thực hiện công việc nhất quán hơn. Dù vậy, độ tin cậy của kết quả vẫn phụ thuộc vào việc chọn đúng phương pháp, kiểm soát điều kiện đo và đánh giá dữ liệu một cách có hệ thống.
Câu hỏi thường gặp
Nhiệt độ có cần được ghi lại khi đo không?
Có. Vì điện trở thay đổi theo nhiệt độ, việc ghi nhận nhiệt độ thử là cơ sở quan trọng cho hiệu chỉnh và so sánh kết quả ở các thời điểm khác nhau.
Làm sao chọn dòng điện thử?
Việc chọn dòng điện thử phụ thuộc vào công suất định mức và dải điện trở của thiết bị cần đo. Với thiết bị công suất lớn hoặc điện trở nhỏ, có thể cần dòng thử lớn hơn để có số đọc ổn định, nhưng cần tuân theo phương pháp thử phù hợp.
Máy đo điện trở DC cuộn dây máy biến áp giúp phát hiện gì ?
Sự thay đổi điện trở có thể phản ánh nhu cầu kiểm tra thêm các vấn đề tiềm ẩn như đứt dây, mối nối lỏng, tiếp xúc kém hoặc biến dạng cuộn dây. Khi sử dụng Máy đo điện trở thấp cần phân tích kết quả đo cùng dữ liệu lịch sử và điều kiện đo.
