Máy phân tích phổ cầm tay Keysight N9340B, N9342C, N9343C, N9344C

Hệ thống thông tin liên lạc không dây có mặt khắp nơi . Các hệ thống này được sử dụng để truyền thông tín hiệu chiến lược đến những nơi cần thiết trong nhiều lĩnh vực từ quân sự, thực thi pháp luật, giải trí đến y tế, công nghiệp, phát thanh truyền hình. Việc đảm bảo các hệ thống này luôn hoạt động với hiệu suất tối ưu chưa bao giờ là nhiệm vụ đơn giản, tuy nhiên giờ đây đã không còn là vấn đề.

Hệ thống thông tin liên lạc không dây có mặt khắp nơi . Các hệ thống này được sử dụng để truyền thông tín hiệu chiến lược đến những nơi cần thiết trong nhiều lĩnh vực từ quân sự, thực thi pháp luật, giải trí đến y tế, công nghiệp, phát thanh truyền hình. Việc đảm bảo các hệ thống này luôn hoạt động với hiệu suất tối ưu chưa bao giờ là nhiệm vụ đơn giản, tuy nhiên giờ đây đã không còn là vấn đề.

Tuân thủ tiêu chuẩn MIL PRF 28800 Class 2 phù hợp môi trường làm việc khắc nghiệt ngoài trời

Kiểm tra thực địa dễ dàng hơn


Trong quá trình đo lường tại thực địa, dòng máy phân tích phổ cầm tay N934X của Keysight sẽ giúp công việc thuận lợi hơn. Máy phân tích được trang bị các tính năng cần thiết để hoạt động trong môi trường khắc nghiệt, đồng thời hiệu suất của máy cũng đảm bảo hoàn thành công việc theo đúng quy trình. Dòng máy phân tích phổ cầm tay giúp tự động hoá các tác vụ thường ngày, tiết kiệm thời gian và đảm bảo kết quả đo nhất quán. Việc kiểm tra thực địa trở nên dễ dàng hơn với N934X.

  • Máy phân tích phục vụ kiểm tra thực địa trang bị đầy đủ các tính năng cần thiết

  • Máy cầm tay với hiệu suất của máy để bàn đảm bảo kết quả đo chính xác

  • Option task planner giảm 95% thời gian thiết lập, cho phép kiểm tra tự động và nhất quán, dễ dàng ghi kết quả đo, tạo báo cáo và chia sẻ kế hoạch.


Máy phân tích phục vụ kiểm tra thực địa trang bị đầy đủ các tính năng cần thiết

Trong quá trình kiểm tra thực địa, thiết bị cần đáp ứng những thách thức đặt ra. Với độ bền và tính di động cao, máy phân tích phổ cầm tay của Keysight có các tính năng cần thiết, giúp công việc dễ dàng hơn.

  • Thiết kế chắc chắn, không có quạt hoặc lỗ thông khí, dùng cho môi trường khắc nghiệt.

  • Màn hình hiển thị rõ ràng ban ngày và ban đêm

  • Option bộ thu GPS tích hợp và ăng-ten GPS.

  • Các option phần mềm để phân tích nhiễu và giám sát phổ.

  • Điều khiển từ xa qua USB/LAN. Gửi lệnh SCPI qua kết nối telnet/socket


Lý do máy phân tích phổ cầm tay của Keysight phù hợp kiểm tra thực địa:

  • Trọng lượng nhẹ: Chỉ 3,6 kg / 7,9 lbs (đã kèm pin)

  • Phím có đèn nền: Giúp nhập dữ liệu trong điều kiện thiếu sáng.

  • Bàn phím: Dễ dàng vận hành khi đeo găng tay bảo hộ

  • Ngưỡng trên và dưới: Nhanh chóng xác định pass/fail

  • Tuân thủ MIL-PRF 28800F Class 2: Đảm bảo độ bền và hiệu suất

  • Pin: Thời lượng 4 lên đến 4 tiếng, dễ dàng thay thế

  • Bảo mật: Ghi đè toàn bộ dữ liệu người dùng bằng một lần nhấn nút và kết nối/ngắt kết nối cổng LAN hoặc cổng USB bằng mật khẩu

Máy phân tích cầm tay với hiệu suất của máy để bàn đảm bảo kết quả đo chính xác


Việc đảm bảo kết quả đo chính xác là rất quan trọng, đặc biệt khi kiểm tra thực địa. Máy phân tích phổ cầm tay cung cấp độ chính các và độ tin cậy của máy để bàn. Ngoài thiết kế chắc chắn, N934X cũng được trang bị các tính năng tốt nhất của dòng máy cầm tay.

  • Hiệu suất RF cao nhất: -164 dBm DANL (chuẩn hóa thành 1 Hz), thời gian quét tối thiểu <2 ms

  • Autotune

  • Chức năng đo one-button để đo công suất kênh, băng thông chiếm dụng, tỉ số công suất kênh lân cận, và mặt nạ phổ phát xạ

  • Đo bộ lọc, bộ khuếch đại, cáp và ăng-ten với option bộ tạo theo dõi tích hợp và VSWR bridge

  • Kiểm tra vùng phủ sóng, phân tích nhiễu, xóa băng tần và giám sát phổ với option quét kênh và giám sát phổ

  • Option phân tích điều chế AM/FM/ASK/FSK và quét theo thời gian

  • Đo công suất trung bình và công suất đỉnh độ chính xác cao với cảm biến công suất USB Keysight

So sánh hiệu suất của các model ESA với máy phân tích phổ cầm tay

Trọng lượng của máy ESA chưa bao gồm pin. Thiết bị này chỉ dùng nguồn AC.

Tăng hiệu quả công việc với phần mềm task planner

N9342C, N9343CN9344C đều có option phần mềm task planner giúp giảm 95% thời gian thiết lập, cho phép kiểm tra tự động và nhất quán, dễ dàng ghi kết quả đo, tạo báo cáo và chia sẻ kế hoạch.

  • Kết hợp các thiết lập đo lường thành một task plan

  • Hiển thị hướng dẫn tiền đo lường trên màn hình

  • Tạo task plan từ các phép đo đã lưu trước đó với phần mềm PC

  • Sao chép các tệp task plan sang nhiều máy phân tích qua mạng LAN hoặc USB

  • Tiến hành kế hoạch theo quy trình và tự động.


Phần mềm miễn phí đi kèm với mỗi model N934X


Bên cạnh giao diện thân thiện với người dùng, giúp người dùng dễ dàng thiết lập các task plan và sử dụng chức năng điều khiển từ xa của máy phân tích, phần mềm đi kèm còn có các tính năng như:

  • Hiển thị và kiểm soát đồng thời các máy phân tích. Hỗ trợ quét phổ, power suite, biểu đồ phổ, kiểm tra cáp và ăng-ten

  • Gửi tệp từ máy tính đến máy phân tích hoặc ngược lại.

  • Tạo chuẩn kênh, điều chỉnh biên độ, giới hạn, tệp task plan

  • Hiển thị màn hình máy phân tích khi kết nối với máy tính

  • Xuất dữ liệu dưới định dạng .csv hoặc .kml cho các ứng dụng như Google Earth và MapInfo

  • Chỉnh sửa và xuất tập tin ăng-ten chứa bảng để đo cường độ trường

  • Tạo báo cáo đo lường để in

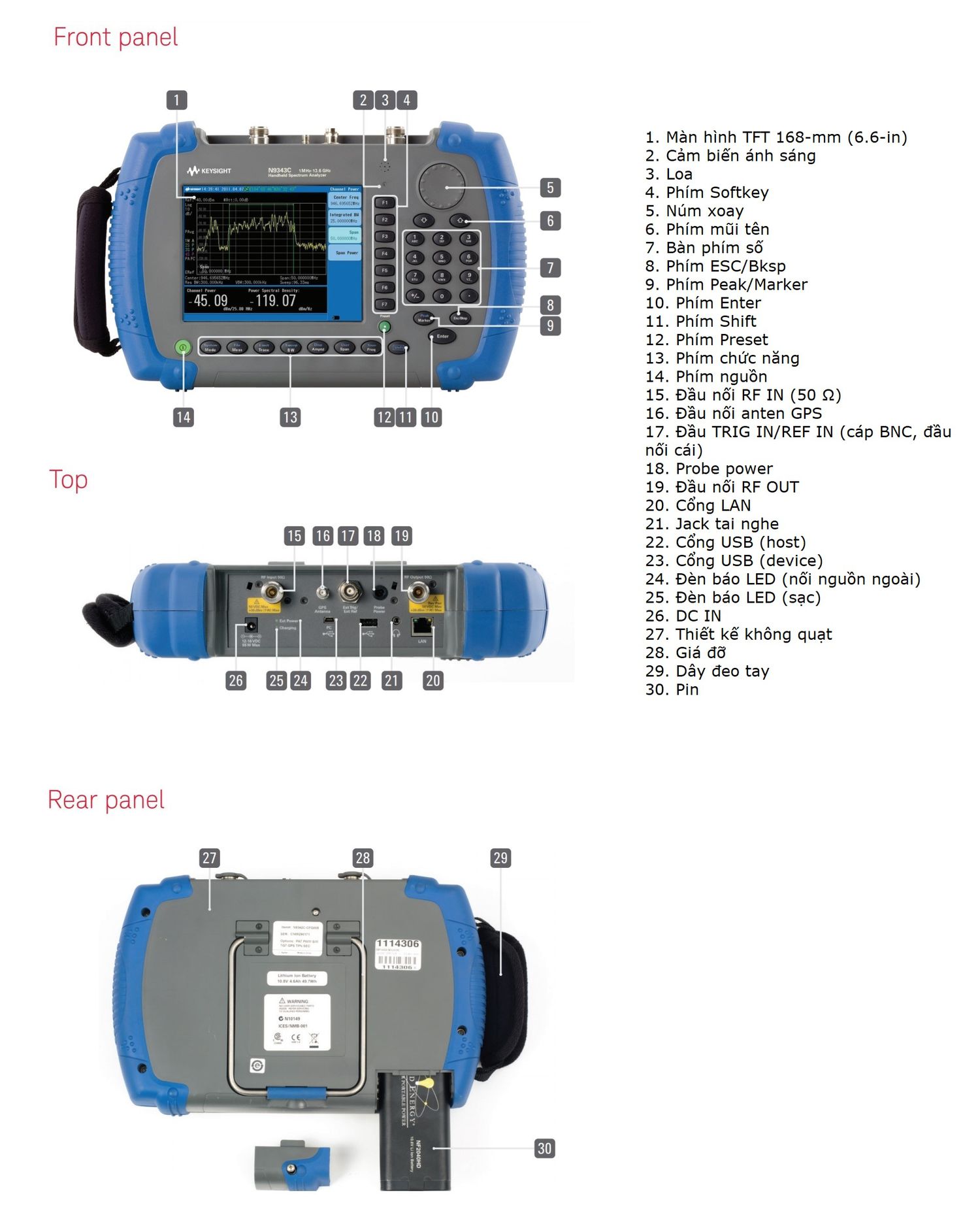

Cấu tạo máy phân tích phổ cầm tay N934xC


Lắp đặt, kiểm định và bảo trì hệ thống truyền thông không dây

Dù hệ thống truyền thông không dây có thể khác nhau về kiểu điều chế và băng tần, chúng vẫn có các điểm chung trong lắp đặt, kiểm định và bảo trì.

  • Xác định nhiễu

  • Giám sát tín hiệu từ xa

  • Kiểm tra cáp và ăng-ten

  • Khảo sát thực địa

  • Đo bộ lọc và bộ khuếch đại

Đó là lý do dòng máy N934X của Keysight là máy phân tích tín hiệu đa năng trang bị đầy đủ các tính năng cần thiết phục vụ quá trình kiểm tra thực địa cả trước, trong và sau khi lắp đặt hệ thống truyền thông.

Thích hợp với mọi lĩnh vực

  • Quân sự

  • Thực thi pháp luật

  • Giải trí

  • Y tế

  • Công nghiệp

  • Phát thanh truyền hình

  • Viễn thông

  • An ninh giám sát

  • Vũ trụ

  • Mạng lưới thông minh

  • Hệ thống vô tuyến di động tư nhân

Xác định nhiễu

Dù là tự nhiên hay nhân tạo, cố ý hay vô tình, khi bị nhiễu thì việc khôi phục tính toàn vẹn tín hiệu truyền thông sẽ là ưu tiên hàng đầu. Đối với mọi loại hệ thống truyền thông gồm thoại, video hoặc dữ liệu, việc xác định và phân tích nguồn gây nhiễu được dự đoán dựa trên các kết quả chính xác và đáng tin cậy. Giờ đây, với thiết kế nhỏ gọn chỉ vừa lòng bàn tay, máy phân tích vẫn đảm bảo cung cấp hiệu suất của một máy để bàn. Máy phân tích cầm tay giúp nhanh chóng loại bỏ khả năng xảy ra trục trặc hệ thống, tách riêng thời điểm, độ lặp và thời lượng nhiễu đồng thời mô tả đặc điểm giúp xác định và giảm thiểu tín hiệu gây nhiễu. Nhờ đó chất lượng hệ thống được khôi phục.Dòng máy phân tích phổ cầm tay của Keysight với giá thành cạnh tranh cung cấp các tính năng xác định nhiễu nhanh chóng, dễ dàng và chính xác hơn:

  • Hai điểm đánh dấu phổ cho biết tần số, biên độ và thời gian.

  • Âm báo cho biết cường độ tín hiệu trên một dải tần cụ thể

  • Tốc độ quét nhanh với chức năng kích hoạt hỗ trợ xác định vị tín hiệu nhiễu đỉnh hoặc ngắt quãng

  • Option hiển thị, ghi và phát lại phổ như một công cụ phân tích hữu hiệu phục vụ nghiên cứu

  • Phím tắt điều chỉnh máy phân tích để có độ nhạy tốt nhất

  • Tính năng điều chỉnh và nghe AM/FM để nghe các tín hiệu analog AM/FM bị nhiễu.

  • 4 trace được hiển thị đồng thời với các thiết bị dò khác nhau bao gồm ghi MAX và MIN.

  • Option bộ tạo theo dõi tích hợp đo khả năng truyền qua hai cộng của bộ lọc và bộ khuếch đại để đảm bảo hệ thống hoạt động ổn định trước khi đánh giá các nguồn gây nhiễu.

Option biểu đồ phổ hiển thị phổ ba chiều: tần số, biên độ và thời gian.


Thông số DANL tốt nhất giúp phát hiện cả những tín hiệu nhỏ, giống nhiễu

Giám sát tín hiệu từ xa

Đối với nhiễu ngắt quãng, khả năng giám sát tín hiệu từ xa rất hữu ích. Sử dụng dòng máy N934X như một cảm biến giúp thu dữ liệu vào ngày giờ định trước. Với khả năng giám sát phổ diện tích trải rộng, ở các khu vực hẻo lánh hoặc thu thập dữ liệu trong thời gian dài, dòng máy phân tích phổ cầm tay của Keysight là thiết bị lý tưởng cho các cơ quan an ninh chính phủ, các cơ quan quân sự và các khu vực tư nhân như phát thương mại.


Dòng máy phân tích phổ cầm tay N934X cung cấp các tính năng giúp giám sát tín hiệu từ xa nhanh chóng, dễ dàng và chính xác hơn:

  • Điều khiển qua mạng LAN cho phép điều khiển và truyền dữ liệu từ xa.

  • Cổng USB thuận tiện lưu dữ liệu vào USB hoặc thiết bị lưu trữ khác.

  • Option ghi biểu đồ phổ lên tới 1.500 trace để ghi lại các kết quả phục vụ chẩn đoán sau này

  • Option quét kênh hiển thị và ghi lại công suất kênh cho tối đa 20 kênh khác nhau

  • Quét nhanh các tín hiệu nhiễu đỉnh hoặc gián đoạn giả

  • Dùng được cả nguồn AC và DC để sử dụng ở nhiều địa điểm khác nhau

  • Xuất dữ liệu và trace qua mạng LAN hoặc USB


Xác định nguồn tín hiệu không mong muốn

Việc ngăn chặn các tín hiệu không mong muốn là điều cần thiết. Để nhanh chóng xác định các nguồn tín hiệu này cần một máy phân tích phổ đa năng. Máy phân tích cầm tay của Keysight với thiết kế nhỏ gọn tiện lợi được trang bị các tính năng cần thiết của máy phân tích phổ. Các tính năng này đặc biệt quan trọng đối với các cơ quan chính phủ, các cơ quan quân đội và các ngành công nghiệp có nhu cầu xác định nhanh nguồn sóng vô tuyến hoặc sóng viba.

Option ba lô, dây đeo và túi đựng thuận tiện hơn khi kiểm tra thực địa


Dòng máy phân tích cầm tay của Keysight với giá thành cạnh tranh trang bị các tính năng giúp xác định nguồn tín hiệu nhanh chóng, dễ dàng và chính xác hơn:

  • Tốc độ quét và kích hoạt nhanh cùng với ăng-ten định hướng, hỗ trợ xác định vị trí và hướng của tín hiệu nhiễu đỉnh, gián đoạn hoặc liên tục

  • RBW hẹp và dải động tốt nhất trong phân khúc giúp tìm ra các tín hiệu nhỏ lẫn trong các tín hiệu lớn

  • Option bộ thu và ăng-ten GPS tích hợp cung cấp vị trí chính xác và tự động đánh dấu toạ độ GPS trên mỗi trace

  • Option ăng-ten định hướng xác định vị trí tín hiệu và phát âm báo vị trí tín hiệu

  • Option ba lô, dây đeo và túi đựng hỗ trợ để người dùng có thể cầm ăng-ten định hướng và thiết bị liên lạc khi dò tín hiệu

  • Các điểm/bảng đánh dấu đơn giản hóa việc theo dõi đồng thời nhiều tín hiệu

Khảo sát và lập bản đồ thực địa

Trước khi lắp đặt mạng truyền thông di động hoặc không dây, đài phát thanh, mạng WiFi, mạng lưới thông minh, hệ thống vô tuyến trong bệnh viện, hệ thống di động tư nhân hoặc hệ thống liên lạc quân sự mới cần khảo sát thực địa. Trong quá trình phát triển đường cơ sở quang phổ cho khu vực, máy phân tích phổ cầm tay giúp dễ dàng xác định các hiệu ứng đa đường, mức nhiễu nền, tầm nhìn thẳng hoặc nhu cầu dọn phổ. Dòng máy phân tích của Keysight tự động ghi lại tọa độ GPS, đo cường độ trường theo dBµV/m, ghi lại kết quả và có khả năng thực hiện các chức năng này trong mọi lĩnh vực. Đồng thời máy còn có thể tải xuống dữ liệu đo để tạo báo cáo bản đồ cường độ trường gồm đặc điểm phổ của khu vực.

Option quét kênh HSA cho phép đo công suất đa kênh và xuất dữ liệu cho các ứng dụng như Google Earth và MapInfo

Các chức năng đo
