Bộ thiết bị đo điện áp bước và điện áp tiếp xúc Metrel MI 3295 Standard set (55 A; 10 µV)

Điện áp bước, điện áp tiếp xúc (dải đo Um) (Dải đo/Độ phân giải/Độ chính xác):

0.01 mV ... 19.99 mV / 0.01 mV / ±(2 % giá trị đọc + 2 digits)

20.0 mV ... 199.9 mV / 0.1 mV / ±(2 % giá trị đọc + 2 digits)

200 mV ... 1999 mV / 1 mV / ±(2 % giá trị đọc + 2 digits)

2.00 V ... 19.99 V / 0.01 V / ±(2 % giá trị đọc + 2 digits)

20.0 V ... 59.9 V / 0.1 V / ±(2 % giá trị đọc + 2 digits)

Điện áp bước, điện áp tiếp xúc (dải đo tính toán U) (Dải đo/Độ phân giải/Độ chính xác):

0.0 V ... 199.9 V / 0.1 V / Giá trị tính toán

200 V ... 999 V / 1 V / Giá trị tính toán

Dòng điện (Dải đo/Độ phân giải/Độ chính xác):

0.00 A ... 9.99 A / 0.01 A / ±(3 % giá trị đọc + 5 digits)

10.0 A ... 99.9 A / 0.1 A / ±(3 % giá trị đọc + 3 digits)

Điện trở nối đất (Dải đo/Độ phân giải/Độ chính xác):

0.001 Ω ... 1.999 Ω / 0.001 Ω / ±(2 % giá trị đọc + 5 digits)

2.00 Ω ... 19.99 Ω / 0.01 Ω / ±(2 % giá trị đọc + 5 digits)

20.0 Ω ... 99.9 Ω / 0.1 Ω / ±(2 % giá trị đọc + 5 digits)

100.0 Ω ... 199.9 Ω / 0.1 Ω / ±(5 % giá trị đọc)

Điện trở suất đất (Dải đo/Độ phân giải/Độ chính xác):

0.00 Ωm ... 9.99 Ωm / 0.01 Ωm / Giá trị tính toán

10.0 Ωm ... 99.9 Ωm / 0.1 Ωm / Giá trị tính toán

100 Ωm ... 999 Ωm / 1 Ωm / Giá trị tính toán

1.00 kΩm ... 9.99 kΩm / 10 Ωm / Giá trị tính toán

10.0 kΩm ... 99.9 kΩm / 100 Ωm / Giá trị tính toán

Điện áp hở mạch: < 50 VAC

Dòng thử: < 7.5 A

Tần số thử: 55 Hz

STATION

Nguồn cấp: 230 V AC, 50 / 60 Hz

Cổng giao tiếp: RS232

Bộ nhớ: 1000 vị trí bộ nhớ

Cấp quá áp: CAT II / 300 V

Cấp đo lường: CAT IV / 50 V

Cấp bảo vệ: IP30

Màn hình: LCD có đèn nền (128 × 64 điểm)

Kích thước (W × H × D): 563 × 275 × 257 mm

Trọng lượng: 29.5 kg

METER

Nguồn cấp: 6 × pin sạc AA 1.2 V

Cổng giao tiếp: USB, RS232

Bộ nhớ: 1500 vị trí bộ nhớ

Cấp đo lường: CAT IV / 50 V

Cấp bảo vệ: IP40

Màn hình: LCD có đèn nền (128 × 64 điểm)

Kích thước (W × H × D): 230 × 103 × 115 mm

Trọng lượng: 1.3 kg

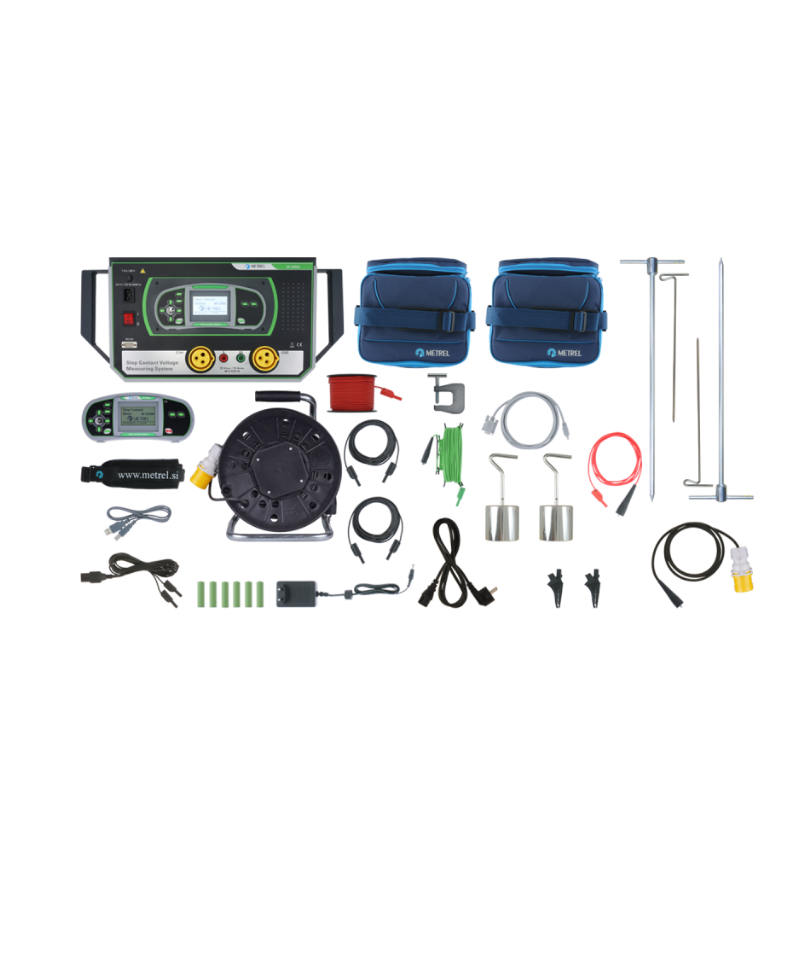

Cung cấp bao gồm

• Thiết bị MI 3295S và MI 3295M

• Cáp nguồn

• Đầu dò điện áp bước (25 kg), 2 chiếc: A 1353

• Cọc dòng điện A 1529, 2 chiếc

• Cọc điện thế A 1629 dài 60 cm, 2 chiếc

• Dây đo dòng điện A 1325 dài 50 m, màu đen, 10 mm², kèm kẹp cá sấu, cuộn trên tang

• Dây đo dòng điện A 1392 dài 10 m, màu đen, 10 mm², kèm kẹp cá sấu

• Kẹp G A 1530

• Dây đo màu đen, 2 × 3 m

• Dây đo màu xanh lá, 10 m

• Dây đo màu đen, 1.5 m

• Dây đo màu xanh lá, 4 m

• Dây đo màu đỏ, 50 m

• Dây nối kèm kẹp cá sấu màu đỏ, dài 1 m

• Kẹp cá sấu, 2 chiếc

• Cáp RS232

• Cáp USB

• Túi xách mềm, 2 chiếc

• Dây đeo cổ mềm

• Pin NiMH loại AA, 6 chiếc

• Bộ đổi nguồn

• Hướng dẫn sử dụng

• Metrel ES Manager BASIC Licence

• SW 1201 Metrel ES Manager (phần mềm cài đặt)

• SW 0113 HVLink PRO
