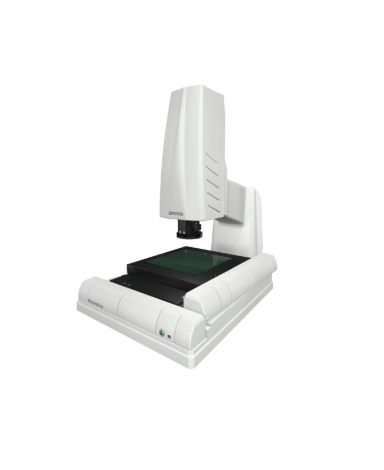

Máy đo quang học Micro.Vu Vertex 341UC (250 mm/s, 100mm/s)

Thể tích đo [mm]: 315 × 315 × 160

Tải trọng bàn đo [kg]: 20

Kích thước bên ngoài [mm]: 900 × 1410 × 1065

Trọng lượng máy [kg]: 150

Tốc độ tối đa XY [mm/s]: 250

Tốc độ tối đa Z [mm/s]: 100

Độ phân giải tuyến tính [µm]: 0.1

Điện năng:

Điện áp đầu vào [VAC]: 100–240

Công suất tiêu thụ (tối đa) [W]: 120

Công suất tiêu thụ (chế độ nhàn rỗi) [W]: 45

Công suất tiêu thụ (chế độ ngủ) [W]: 35

Môi trường hoạt động:

Nhiệt độ hoạt động [°C]: 18 – 27; thay đổi <1°/giờ, <2°/ngày

Nhiệt độ lưu trữ [°C]: 0 – 50

Độ ẩm tương đối: 30% – 80% (không ngưng tụ)

Mức ồn [dB(A)]: < 70

Độ cao tối đa [m]: 4000

TÍNH NĂNG TIÊU CHUẨN CỦA MÁY

Hành trình trục X: 315 mm

Hành trình trục Y: 315 mm

Hành trình trục Z: 160 mm

Độ chính xác tuyến tính tổng thể: Uxy = 2.5 + L/180

Tải trọng bàn: 10 kg

Đo trường nhìn

Hệ thống video màu

Hệ thống servo 3 trục

Cần điều khiển (joystick) cho chuyển động X, Y, Z

Chiếu sáng profile (Profile Lighting)

PHỤ KIỆN TIÊU CHUẨN CỦA MÁY

Phần mềm InSpec Classic cho Windows (tương thích Windows 11)

Thang đo kính X, Y, Z với bộ mã hóa 0.1 µm

Ống kính zoom lập trình 12x với chiếu sáng đồng trục và zoom kỹ thuật số 3:1

Đèn LED trắng Macro dạng vòng cho LWD (1X)

Tủ thép cho Vertex 341

Thiết bị không bao gồm

Hệ thống máy tính kèm màn hình LCD

Bàn máy tính

UPS (Nguồn điện dự phòng)
