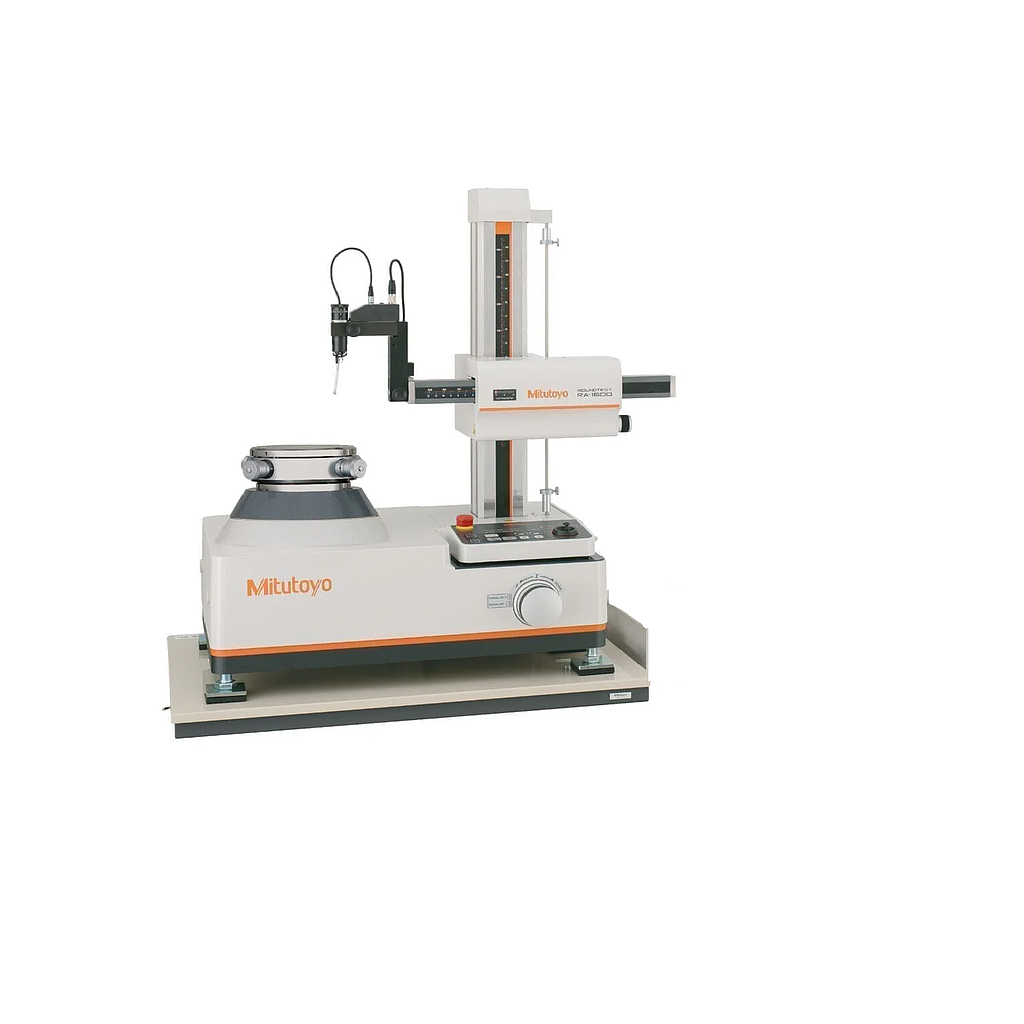

Bộ bàn xoay
Độ chính xác quay:
Theo phương xuyên tâm: (0.02 + 6H / 10000) μm
(H: Chiều cao đầu dò theo phương đứng, đơn vị mm) – Theo chuẩn JIS B7451-1997
Theo phương trục (dọc): (0.02 + 6X / 10000) μm
(X: Khoảng cách từ tâm quay, đơn vị mm)
Tốc độ quay: 4, 6, 10 vòng/phút (rpm)
Đường kính bàn xoay: ø150 mm
Điều chỉnh định tâm / cân bằng: Hệ thống D.A.T.
Dải điều chỉnh định tâm: ±3 mm
Dải điều chỉnh cân bằng (độ nghiêng): ±1°
Tải trọng tối đa: 25 kg
Đường kính đo tối đa: ø280 mm
Đường kính chi tiết tối đa: ø560 mm
Bộ truyền động trục đứng (Z – Cột nâng)
Độ thẳng khi di chuyển:
Phạm vi hẹp: 0.20 μm / 100 mm
Phạm vi rộng: 0.30 μm / 300 mm
Độ song song với trục bàn xoay: 1.5 μm / 300 mm
Tốc độ dịch chuyển: Tối đa 15 mm/s
(Tốc độ khi đo: 0.5, 1, 2, 5 mm/s)
Chiều cao đo tối đa (đường kính trong/ngoài): 300 mm
Độ sâu đo tối đa:
Với đường kính > ø32: 91 mm (dùng đầu dò tiêu chuẩn)
Với đường kính > ø7: 50 mm (dùng đầu dò tiêu chuẩn)
Bộ truyền động xuyên tâm (Trục X – Cánh tay ngang)
Độ thẳng khi di chuyển: 2.7 μm / 140 mm
Độ vuông góc với trục bàn xoay: 1.6 μm / 140 mm
Dải dịch chuyển: 165 mm (Từ tâm bàn: -25 mm ~ +140 mm)
Tốc độ dịch chuyển: Tối đa 8 mm/s
(Tốc độ khi đo: 0.5, 1, 2, 5 mm/s)
Đầu dò
Lực đo: 10 ~ 50 mN (chỉnh 5 mức)
(Vị trí đo ID/OD với đầu dò tiêu chuẩn)
Dải đo:
Tiêu chuẩn: ±400 μm / ±40 μm / ±4 μm
Theo dõi (tracking): ±5 mm
Hình dạng và vật liệu đầu dò: ø1.6 mm, cacbua vonfram (tungsten carbide)
Chuyển đổi IN/OUT một chạm
Thang chia góc đầu dò (±45°)
Tính năng phát hiện va chạm trục Z
Thông số khác
Nguồn điện: 100 V ~ 240 V
Công suất tiêu thụ: 80 W
Áp suất khí nén yêu cầu: 0.39 MPa
Lưu lượng tiêu thụ khí: 22 L/phút (trạng thái tiêu chuẩn)
Khối lượng máy chính (NET): 170 kg
