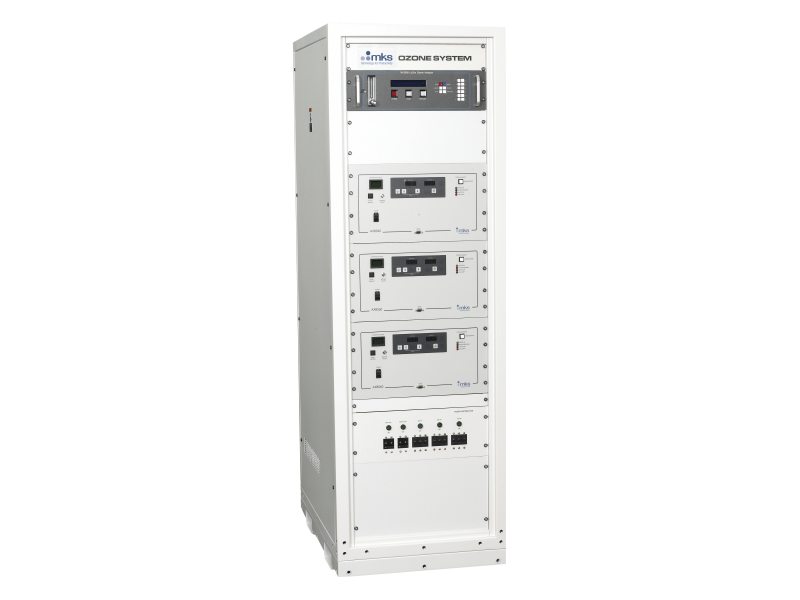

Hệ thống cấp Ozone độc lập, 4 kênh SEMOZON® MKS AX8555 (0,5 - 5 slm)

Đầu ra Ozone: 26 - 180 g / giờ mỗi kênh

Lưu lượng: 0,5 - 5 slm mỗi kênh

Khí cấp: Oxy, Nitơ (20-100 ppm tổng lưu lượng), Carbon Dioxide (1000-2000 ppm tổng lưu lượng)

Áp suất cấp khí nạp: danh nghĩa 60 psig (4,2 kg / cm2), tối đa 75 psig (5,3 kg / cm2), áp suất N2 / CO2 >10 psi so với áp suất O2

Độ tinh khiết khí cấp: tối thiểu 99,9995%

Nhiệt độ hoạt động: 41 - 104 ° F (5 - 40 ° C)

Nhiệt độ nước làm mát Yêu cầu: 63 - 73 ° F (17 - 23 ° C)

Yêu cầu lọc nước làm mát: 20µm

Yêu cầu điện áp: 208 volt AC (± 10%), ba pha

Yêu cầu dòng điện: 15 Amps RMS, dịch vụ 30 Amps, 31 Amps RMS, dịch vụ 50 Amps (tùy thuộc cấu hình) tối thiểu 10.000 A.I.C.

Tần số: 50/60 Hz

Chỉ báo áp suất: Đồng hồ đo áp suất đầu vào cho từng loại khí

Tốc độ dòng xả: 150 cfm (70,8 l / s)

Kiểm soát áp suất không khí: 70-100 psig

Kích thước: 24 x 75 x 36 inch (610 x 1575 x 914 mm) (rộng x cao x sâu)

Độ ẩm tương đối: 30 - 90% (không ngưng tụ)

Trọng lượng: 600 lbs. (272 kg) đối với hệ thống có một máy phát, 880 lbs. (400 kg) đối với hệ thống có bốn máy phát

Tuân thủ: CE, S2 - 0302, F47

Độ cao: Lên đến 3280 ft. (1000 m) trên mực nước biển trung bình
