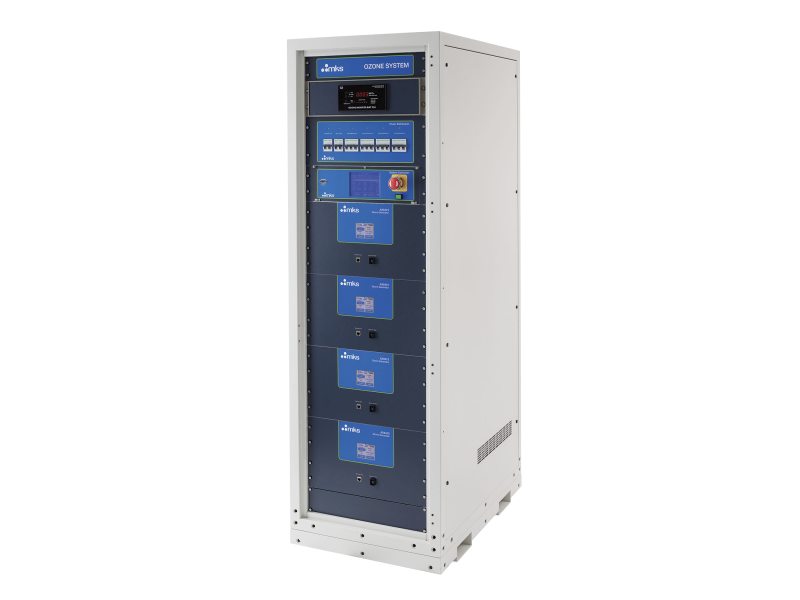

Hệ thống cấp Ozone SEMOZON® MKS AX8580 (50 slm)

Đầu ra Ozone:> 400g / Nm3

Lưu lượng: 2,5 gpm/máy phát

Khí cấp: Oxy, Nitơ

Áp suất cấp khí nạp: danh định 70 ± 2 psig (483 ± 13,5 kPa, 4,92 ± 0,14 kg / cm2), 80 ± 2 psig (551 ± 13,5 kPa, 5,62 ± 0,14 kg / cm2) áp suất N2 tối đa >10 psi so với áp suất O2

Độ tinh khiết khí cấp: tối thiểu 99,9995%

Nhiệt độ hoạt động: 5-40 ° C (41 - 104 ° F)

Nhiệt độ nước làm mát Yêu cầu: 5 - 17 ° C

Chất lượng nước làm mát Yêu cầu: 1 - 3 MΩcm DI

Yêu cầu điện áp: 208 volt AC (± 10%), ba pha

Yêu cầu dòng điện: Tối đa 65 Amps (hệ thống được điền đầy đủ)

Tần số: 50/60 Hz

Tốc độ dòng xả: Hệ thống hai máy phát yêu cầu 125 CFM (3,5m3 / phút)

Hệ thống bốn máy phát yêu cầu 250 CFM (7m3 / phút)

Áp suất tĩnh 125CFM (3,5m3 / phút) yêu cầu 0,1 in H20 tối thiểu (25 Pa) , được đo 3 ft bên trong ống dẫn khí thải do khách hàng cung cấp, 250 CFM (7m3/phút)

Kiểm soát áp suất không khí: 70 - 100 psig (483 - 689 kPa)

Kích thước: 26 x 82 x 38 in (661 x 2083 x 965 mm) (rộng x cao x sâu)

Độ ẩm tương đối: 30 - 90% (không ngưng tụ)

Trọng lượng: 705 lbs (320 Kg) cho hệ thống có một máy phát 1 kênh và giám sát an toàn BMT

1015 lbs (461 Kg) cho hệ thống có bốn máy phát 1 kênh và giám sát an toàn BMT

1045 lbs (480 Kg) cho hệ thống có hai máy phát 1 kênh và giám sát an toàn BMT và máy làm lạnh

Tuân thủ: ETL 9700614, SEMI S2-0715

Độ cao: Lên đến 1000 m (3280 ft) trên mực nước biển trung bình
